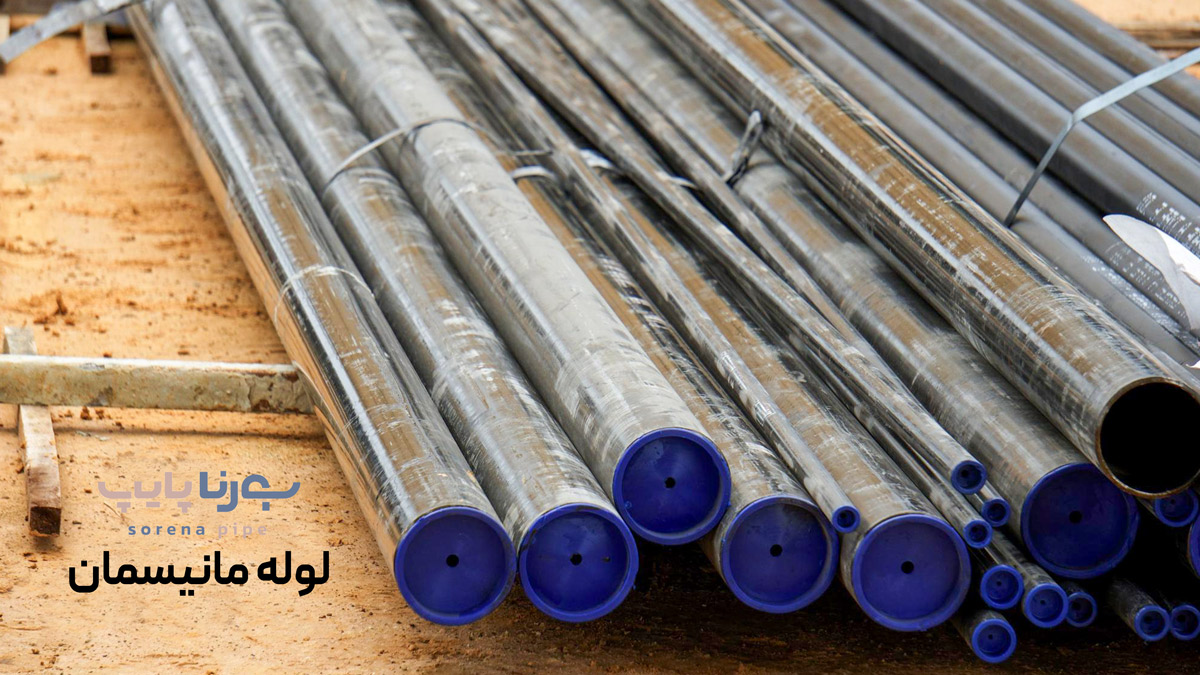

لوله مانیسمان

لوله مانیسمان یا لوله بدون درز، یکی از مهم‌ترین تجهیزات صنعتی است که به دلیل مقاومت و دوام بالای خود، کاربرد گسترده‌ای در صنایع مختلف دارد. این نوع لوله با استفاده از فرآیندی پیچیده و بدون نیاز به جوشکاری تولید می‌شود که نتیجه آن، محصولی کاملا یکپارچه و مقاوم است. ساخت این لوله‌ها به کمک سوراخ‌کردن شمش‌های فولادی انجام می‌شود و به همین دلیل هیچ گونه درزی در ساختار آن‌ها وجود ندارد.

تاریخچه لوله مانیسمان

لوله مانیسمان یا لوله بدون درز یکی از نوآوری‌های برجسته در صنعت فلزات به شمار می‌رود. این نوع لوله نخستین بار توسط برادران مانیسمان، راینهارد و مکس، در کارخانه خانوادگی آن‌ها واقع در شهر رمشاید آلمان تولید شد. آن‌ها در سال 1885 فرآیند نوردی را اختراع کردند که امکان تولید لوله‌های فولادی بدون درز را فراهم می‌کرد. این اختراع به سرعت به ثبت رسید و در سال 1886 تولید انبوه اولین لوله‌های فولادی بدون درز آغاز شد.

در دهه 1890، برادران مانیسمان با تکمیل فرآیند “Pilger Rolling”، گام بزرگی در بهبود تولید لوله‌های بدون درز برداشتند. این فناوری، که به عنوان فرآیند مانیسمان در سطح جهانی شناخته شد، تحولی اساسی در تولید لوله‌های بدون درز ایجاد کرد و راه را برای کاربردهای گسترده آن در صنایع مختلف باز کرد. از جمله این کاربردها می‌توان به صنایع مهندسی، لوله‌کشی و تولید تجهیزات صنعتی اشاره کرد.

وجه تمایز لوله‌های مانیسمان در نبود جوشکاری در فرآیند تولید آن‌هاست. این لوله‌ها مستقیما از شمش فولادی ساخته می‌شوند و به همین دلیل از مقاومت و استحکام بالاتری نسبت به لوله‌های درزدار برخوردارند. این ویژگی باعث شده است تا در صنایع حساس مانند نفت و گاز، پتروشیمی و نیروگاه‌ها به طور گسترده از آن‌ها استفاده شود.

امروزه، نام مانیسمان نه تنها یادآور کارخانه‌ای در آلمان است که در تولید مقاطع بدون درز تخصص دارد، بلکه به عنوان یک اصطلاح فنی در ایران و بسیاری از کشورهای دیگر برای اشاره به لوله‌های بدون درز به کار می‌رود. این لوله‌ها به دلیل فرایند تولید پیشرفته‌ای که دارند، همچنان به عنوان یکی از بهترین انتخاب‌ها برای کاربردهای صنعتی و ساختمانی محسوب می‌شوند.

اختراع برادران مانیسمان نه تنها نقطه عطفی در تاریخ صنعت فلزات بود، بلکه تاثیری ماندگار در توسعه فناوری و صنعت در جهان به جای گذاشت. فرآیند مانیسمان به تدریج به استانداردی جهانی تبدیل شد و همچنان در خط مقدم تولید لوله‌های فولادی بدون درز قرار دارد.

مشخصات فنی لوله مانیسمان

لوله مانیسمان دارای ویژگی‌های خاصی است که آن را از سایر انواع لوله‌ها متمایز می‌کند. از جمله مشخصات فنی این محصول می‌توان به موارد زیر اشاره کرد:

• جنس: فولاد کربنی، فولاد ضد زنگ یا فولاد آلیاژی.
• ضخامت: رده‌های مختلف از 20 تا 160 برای پوشش نیازهای متنوع.
• قطر: از ½ اینچ تا 24 اینچ.
• طول: معمولا بین 6 تا 12 متر.
• استانداردها: تولید بر اساس استانداردهای معتبر جهانی مانند ASTM و API.
• مقاومت بالا: در برابر فشار، حرارت و خوردگی.

کاربردهای لوله مانیسمان

لوله‌های مانیسمان به دلیل ویژگی‌های فنی و ساختاری خود، در بسیاری از صنایع حساس و کاربردهای متنوع مورد استفاده قرار می‌گیرند. برخی از مهم‌ترین کاربردهای این نوع لوله عبارتند از:

1. انتقال سیالات: استفاده در خطوط انتقال و توزیع سیالاتی مانند نفت، گاز، بخار و آب.
2. مبدل‌های حرارتی و مخازن تحت فشار: مناسب برای ساخت مبدل‌های حرارتی در پالایشگاه‌ها، صنایع پتروشیمی، و سیستم‌های تولید بخار.
3. لوله‌کشی ساختمانی و تاسیسات: برای لوله‌کشی آب، گاز، و تاسیسات آتش‌نشانی در پروژه‌های ساختمانی.
4. صنایع غذایی و دارویی: به دلیل بهداشت بالا و مقاومت در برابر واکنش‌های شیمیایی، در انتقال مواد غذایی و دارویی به‌کار می‌روند.
5. نیروگاه‌ها و تولید انرژی: در نیروگاه‌های تولید برق و سیستم‌های آبرسانی صنعتی استفاده می‌شوند.
6. دیگ‌های بخار و کوره‌ها: استفاده در محیط‌های با دمای بالا و خوردگی زیاد مانند تجهیزات دیگ بخار و کوره‌های صنعتی.
7. صنایع مکانیکی: برای تراشکاری، ماشین‌کاری، و جایگزینی میله‌ها در ماشین‌آلات صنعتی.
8. ابزار دقیق: به‌کارگیری در سیستم‌های آنالیز، مدارهای هیدرولیک، و ابزارهای اندازه‌گیری در صنایع شیمیایی و نفت و گاز.
9. صنعت هوافضا: در تجهیزات صنایع هوایی به دلیل نیاز به مقاومت بالا و سختی مناسب.

کاربردهای عمومی و صنعتی دیگر:

انتقال زغال‌سنگ و مواد معدنی.، تجهیزات دریایی و کشتی‌سازی، تولید اسکلت دوچرخه و ابزار صنعت خودرو، استفاده در برج‌های خطوط انتقال برق و گلخانه‌ها، صنایع هسته‌ای، بیوتکنولوژی، و ساخت شفت‌های انتقال خودرو.

 ویژگی‌ها و مزایای لوله مانیسمان

لوله‌های مانیسمان یا بدون درز به عنوان یکی از پیشرفته‌ترین و قابل‌اعتمادترین انواع لوله‌ها در صنایع مختلف شناخته می‌شوند. این نوع لوله‌ها به دلیل ساختار خاص خود، فاقد هرگونه جوش و درز بوده و از یکپارچگی فوق‌العاده‌ای برخوردارند. این ویژگی باعث می‌شود که این لوله‌ها در شرایط کاری سخت و محیط‌های صنعتی پرچالش، عملکردی مطمئن و ماندگار داشته باشند. استفاده از آلیاژهای باکیفیت و رعایت استانداردهای دقیق تولید، تضمین‌کننده دوام و قابلیت اطمینان این محصولات است.

از ویژگی‌های کلیدی این لوله‌ها می‌توان به مقاومت بی‌نظیر در برابر فشار، دما و خوردگی اشاره کرد که آن‌ها را به انتخابی ایده‌آل برای پروژه‌های حساس تبدیل کرده است. در ادامه به بررسی جزئیات ویژگی‌ها و مزایای این لوله‌ها می‌پردازیم:

• استحکام و دوام استثنایی: ساختار بدون درز این لوله‌ها، آن‌ها را به محصولی با استحکام بالا تبدیل کرده است. مقاومت در برابر فشارهای مکانیکی، تغییرات دمایی و تنش‌های محیطی باعث می‌شود که لوله‌های مانیسمان در کاربردهایی مانند صنایع نفت، گاز و پتروشیمی عملکردی عالی داشته باشند.
• ساختار یکنواخت و همگن: یکی از ویژگی‌های مهم لوله‌های مانیسمان، یکنواختی و همگنی در تمام طول لوله است. این ویژگی باعث جریان روان سیالات و گازها با کمترین اصطکاک و افت فشار می‌شود. همچنین، نصب آسان و دقیق این لوله‌ها به دلیل ابعاد ثابت و دقیق‌شان، زمان و هزینه نصب را به حداقل می‌رساند.
• مقاومت بالا در برابر خوردگی: لوله‌های بدون درز با استفاده از آلیاژهای مقاوم در برابر زنگ‌زدگی تولید می‌شوند. این خصوصیت آن‌ها را برای استفاده در محیط‌های خورنده و شرایطی که احتمال اکسیداسیون وجود دارد، به گزینه‌ای ایده‌آل تبدیل کرده است.
• مقاومت در برابر دما و فشار زیاد: لوله‌های مانیسمان برای تحمل شرایط بحرانی طراحی شده‌اند. توانایی حفظ ساختار در دماها و فشارهای بسیار بالا، آن‌ها را به انتخابی مطمئن برای صنایع حساس تبدیل کرده است. این ویژگی در کاربردهایی مانند خطوط انتقال نفت و گاز یا صنایع شیمیایی بسیار حائز اهمیت است.
• قابلیت‌های عالی در ماشین‌کاری و فرآوری: لوله‌های مانیسمان به دلیل ساختار بدون درز و دقیق خود، قابلیت بالایی در ماشین‌کاری دارند. این لوله‌ها به راحتی برش خورده، خم می‌شوند و با جوش‌کاری به قطعات دیگر متصل می‌شوند. این ویژگی انعطاف‌پذیری بالایی در طراحی و اجرا به این لوله‌ها می‌بخشد.
• عمر طولانی و کاهش هزینه‌ها: استفاده از مواد اولیه باکیفیت در تولید این لوله‌ها، موجب افزایش عمر مفید آن‌ها شده است. در نتیجه، هزینه‌های تعمیر و نگهداری کاهش یافته و بهره‌وری بیشتری فراهم می‌شود.
• سازگاری با استانداردهای بین‌المللی: تولید لوله‌های مانیسمان با رعایت استانداردهای سختگیرانه بین‌المللی انجام می‌شود که این امر تضمینی برای کیفیت بالا و اطمینان از عملکرد مطلوب آن‌ها در کاربردهای مختلف است.

 انواع لوله مانیسمان

لوله‌های مانیسمان بر اساس رده، فرآیند تولید، و کشور تولیدکننده به انواع مختلفی تقسیم می‌شوند. در ادامه، انواع این لوله‌ها و مشخصات هر یک را بررسی می‌کنیم.

رده‌بندی لوله‌های مانیسمان

• رده 20: شامل لوله‌هایی با ضخامت 2 تا 6 میلی‌متر است که سایز آن‌ها از 1 تا 12 اینچ متغیر بوده و وزن حداکثری برابر با 300 کیلوگرم دارد. این نوع لوله برای فشارهای پایین و متوسط مناسب است.
• رده 40: دارای ضخامتی بین 2 تا 10 میلی‌متر است و سایز آن مشابه رده 20 بین 1 تا 12 اینچ قرار دارد. وزن این لوله‌ها در برخی موارد به 500 کیلوگرم می‌رسد و برای انتقال سیالات و گاز در صنایع مختلف به کار می‌رود.
• رده 60: معمولا در قطر 8 تا 24 اینچ تولید می‌شود و وزن آن بر اساس ضخامت متغیر است. این نوع لوله کم‌تر رایج بوده و برای پروژه‌های خاص کاربرد دارد.
• رده 80: ضخامتی بین 3 تا 9 میلی‌متر دارد و وزن آن از 9 تا 150 کیلوگرم متغیر است. این نوع لوله برای محیط‌های صنعتی سخت و فشارهای بالا مناسب است.
• رده 120: با وزنی تا 700 کیلوگرم تولید می‌شود و برای پروژه‌های سنگین و صنعتی خاص استفاده می‌شود.
• رده 160: بیشترین ضخامت را در بین تمامی رده‌ها داراست و برای صنایع خاص با نیاز به تحمل فشار بسیار بالا طراحی شده است.

انواع لوله مانیسمان بر اساس فرآیند تولید

لوله‌های مانیسمان از طریق فرآیندهای مختلفی تولید می‌شوند.« نورد گرم» برای تولید لوله‌های با دیواره ضخیم و استحکام بالا استفاده می‌شود. این روش در دمای بالاتر از تبلور مجدد انجام شده و قطر بیرونی لوله‌ها حداقل 3.2 سانتی‌متر است. در مقابل،« نورد سرد» برای تولید لوله‌هایی با دقت ابعادی بالا و سطح پرداخت بهتر به کار می‌رود. این لوله‌ها معمولا در ماشین‌آلات و تجهیزات هیدرولیک استفاده می‌شوند و قابلیت انعطاف بالایی دارند. «کشش سرد» نیز یکی دیگر از روش‌های تولید است که برای لوله‌های نازک با استحکام بالا مناسب است و کاربردهای گسترده‌ای در صنایع خودروسازی و تجهیزات دیگ بخار دارد. همچنین، فرآیند «اکستروژن» برای تولید لوله‌هایی با اشکال خاص نظیر مربع، بیضی و چندضلعی استفاده می‌شود که در صنایع خاص کاربرد دارند.

انواع لوله مانیسمان بر اساس کشور تولیدکننده

1. لوله‌های داخلی: این لوله‌ها توسط شرکت‌هایی مانند گروه ملی فولاد اهواز و شرکت دقیق کاوه ایرانیان تولید می‌شوند. لوله‌های داخلی معمولا تا سایز 6 اینچ تولید شده و به دلیل کیفیت بالا، برای مصارف داخلی بسیار مناسب هستند.
2. لوله‌های خارجی: این لوله‌ها در کشورهایی مانند چین، ژاپن، کره جنوبی، رومانی، اوکراین، روسیه و کشورهای اروپایی تولید می‌شوند. لوله‌های خارجی تنوع زیادی در سایز و کیفیت دارند و بر اساس استانداردهای بین‌المللی عرضه می‌شوند.

گریدهای لوله مانیسمان

ASTM A53 Type S GR A و GR B:

• گرید A: مناسب برای دما و فشار پایین
• گرید B: محبوبیت بیشتر و کاربرد در صنایع نفت و گاز

لوله گوشتدار

• ضخامت بالا: (0.2 سانتی‌متر به بالا)
• طول شاخه‌ها: 6 متر
• کاربرد: انتقال سیالات با فشار بالا، حفاری نفت، قطعات خودروسازی و صنایع سنگین

لوله‌های مانیسمان در ابعاد و رده‌های مختلفی تولید می‌شوند. سه پارامتر اصلی برای مشخص کردن ابعاد این لوله‌ها عبارتند از:

• قطر بیرونی (OD): اندازه قطر خارجی لوله که معمولا بر حسب اینچ بیان می‌شود.
• ضخامت دیواره (WT): ضخامت دیواره لوله که نقش مهمی در تعیین مقاومت لوله دارد.
• قطر داخلی (ID): اندازه داخلی لوله که وابسته به ضخامت دیواره و قطر بیرونی است.

رده‌بندی ضخامت لوله مانیسمان

لوله‌های بدون درز بر اساس ضخامت دیواره به رده‌های مختلفی دسته‌بندی می‌شوند:

1. مطابق با استاندارد ANSI B36 APL5L: این روش بر اساس ضخامت لوله، رده‌ها را تعیین می‌کند.
2. رده‌بندی هشت‌گانه: بر اساس استاندارد ANSI و استفاده از فرمول‌های خاص.
3. تقسیم‌بندی بر اساس وزن: شامل سه گروه اصلی – STD (استاندارد)، XS (سنگین)، و XXS (فوق سنگین).

ساختار و پوشش لوله مانیسمان

لوله‌های مانیسمان دارای طراحی بدون جوش هستند که امنیت و حفاظت بالایی را فراهم می‌کنند. این لوله‌ها معمولا از مواد زیر ساخته می‌شوند:

• باند فیوژن اپوکسی
• چسب کوپلیمری
• پلی اتیلن

تولید و استانداردهای لوله مانیسمان

تولید لوله مانیسمان نیازمند تجهیزات پیشرفته و تکنولوژی بالا است. این محصول بر اساس استانداردهای جهانی نظیر ASME B36.10 و ASME B36.19 تولید می‌شود تا کیفیت و دقت لازم را داشته باشد. هر لوله مانیسمان پس از تولید، تحت آزمایش‌های مختلف از جمله تست هیدرواستاتیک قرار می‌گیرد تا مقاومت و کیفیت آن تایید شود.
مقایسه لوله مانیسمان با سایر لوله‌های صنعتی
لوله‌های مانیسمان و لوله‌های درزدار صنعتی دو نوع از محصولات مهم در صنعت لوله‌کشی هستند که هرکدام دارای ویژگی‌ها و کاربردهای خاصی هستند. در این مطلب، به مقایسه جامع این دو نوع لوله می‌پردازیم تا انتخاب مناسب‌تری داشته باشید.

• ساختار و استحکام: لوله‌های مانیسمان (Seamless Pipes) به دلیل ساختار بدون درز خود از استحکام بالایی برخوردارند. نبود جوش در این لوله‌ها باعث افزایش یکنواختی مواد و کاهش احتمال نشت یا خرابی در فشارهای بالا می‌شود. در مقابل، لوله‌های درزدار (Welded Pipes) دارای خطوط جوش در طول خود هستند که ممکن است نقاط ضعف ایجاد کند و در شرایط خاص باعث کاهش استحکام شود. این موضوع به‌ویژه در صنایع حساس مانند نفت و گاز اهمیت پیدا می‌کند.
• مقاومت در برابر حرارت: یکی از ویژگی‌های بارز لوله‌های مانیسمان، مقاومت بالای آنها در برابر حرارت است. این لوله‌ها می‌توانند دماهای بالا را بدون تغییر شکل یا تخریب تحمل کنند و به همین دلیل در صنایع نیروگاهی، پتروشیمی و خطوط انتقال مواد داغ بسیار کاربرد دارند. از سوی دیگر، لوله‌های درزدار به دلیل ساختار جوش‌دار و استفاده از مواد اولیه متفاوت، در برابر تغییرات دما حساس‌تر بوده و عملکرد کمتری نسبت به لوله‌های مانیسمان دارند.
• دقت در ابعاد: لوله‌های مانیسمان با دقت بالایی تولید می‌شوند و ابعاد داخلی و خارجی آنها کاملا مطابق با استانداردهای بین‌المللی است. این دقت در صنایع حساس که نیاز به هماهنگی بالا میان اجزا دارند، از اهمیت زیادی برخوردار است. اما لوله‌های درزدار به دلیل فرآیند جوشکاری ممکن است دارای تلورانس بیشتری در ابعاد باشند.
• تحمل فشار: لوله‌های مانیسمان به دلیل ساختار یکپارچه خود، قادر به تحمل فشارهای بسیار بالا هستند. این ویژگی باعث شده است که این لوله‌ها در انتقال سیالات تحت فشار، مانند گازهای صنعتی و مواد شیمیایی، جایگاه ویژه‌ای داشته باشند. در مقابل، لوله‌های درزدار بیشتر برای کاربردهایی با فشار پایین‌تر و شرایط کمتر حساس، مانند انتقال آب و فاضلاب یا ساخت سازه‌های فلزی، استفاده می‌شوند.
• هزینه تولید و کاربردها: لوله‌های درزدار به دلیل فرآیند تولید ساده‌تر و مواد اولیه ارزان‌تر، از هزینه تولید کمتری برخوردارند. این امر باعث شده است که در پروژه‌هایی که نیاز به بودجه اقتصادی دارند، گزینه مناسبی باشند. با این حال، لوله‌های مانیسمان به دلیل کیفیت بالا و کاربرد در شرایط حساس، هزینه بیشتری دارند اما در صنایع خاص، انتخاب برتر محسوب می‌شوند.

تفاوت لوله مانیسمان و درزدار

تفاوتهای مهم بین لوله‌های درزدار و لوله‌های مانیسمان را می‌‌توان در حوزه‌های روش تولید، مواد اولیه، و خواص فنی آن‌ها خلاصه کرد.

• تفاوت در روش تولید : لوله‌های درزدار با خم کردن ورق‌های فولادی و جوش‌زنی دور لوله تولید می‌شوند. این روش هم برای لوله‌های با درز مستقیم و هم اسپیرال استفاده می‌شود. در مقابل، لوله‌های مانیسمان از شمش‌های فولادی بدون استفاده از روش‌های جوشی و با استفاده از فرآیندهای مانند ایکس‌تروزیون و سنبه‌کاری تولید می‌شوند.
• تفاوت در مواد اولیه: در تولید لوله‌های درزدار از ورق‌های فولادی استفاده می‌شود، اما لوله‌های مانیسمان از شمش یا مقاطع چهارگوش فولادی به عنوان مواد اولیه استفاده می‌شود. این تفاوت باعث افزایش استحکام و دوام لوله‌های مانیسمان و حذف خطرات مربوط به درزهای جوشی می‌شود.
• تفاوت خواص: لوله‌های درزدار با داشتن درزهای جوشی در بدنه، تحمل فشار کمتری دارند، در حالی‌که لوله‌های مانیسمان با بدنه‌ای یکپارچه و عاری از درز، استحکام بسیار بالاتری در برابر فشار دارند. به همین دلیل، لوله‌های مانیسمان به صورت گسترده در مناطق با فشار بالا و کاربردهای حساس استفاده می‌شوند.

مراحل تولید لوله مانیسمان

لوله مانیسمان یا بدون درز، با استفاده از روش‌های پیشرفته و مواد اولیه باکیفیت تولید می‌شود. این نوع لوله‌ها برخلاف لوله‌های درزدار، فاقد هرگونه جوش در ساختار خود هستند. فرآیند تولید شامل مراحل زیر است:

1. آماده‌سازی مواد اولیه: تولید لوله مانیسمان از شمش‌های فولادی و مقاطع چهارگوش فولادی آغاز می‌شود. شمش‌ها به صورت استوانه‌ای یا بلوک‌های فلزی وارد کارخانه می‌شوند. در این مرحله، تصمیم‌گیری درباره ضخامت و ابعاد نهایی لوله، بر اساس نیاز مشتری و استانداردهای بین‌المللی انجام می‌شود.
2. برش و پیش‌گرم کردن شمش: شمش‌ها در اندازه‌های مشخصی برش خورده و وارد کوره‌های حرارتی می‌شوند. حرارت‌دهی باید تا حدی باشد که شمش‌ها نرم شوند و قابلیت شکل‌دهی پیدا کنند. سپس فرآیند سنبه‌کاری چرخشی (Piercing) آغاز می‌شود که طی آن شمش‌ها به حالت اولیه لوله تبدیل می‌شوند.
3. شکل‌دهی اولیه و تاب‌گیری: پس از سنبه‌کاری، شمش‌ها وارد مرحله تاب‌گیری می‌شوند. در این بخش، لوله‌های تولید شده به صورت یکنواخت و با ضخامت دلخواه تنظیم می‌شوند. این فرآیند به بهبود مقاومت و کیفیت مکانیکی لوله کمک می‌کند.
4. تکمیل و برش نهایی: لوله‌های بدون درز در این مرحله به طول‌ها و اندازه‌های مشخص برش داده می‌شوند. این اندازه‌ها می‌توانند بر اساس نیاز مشتری تغییر کنند. سطح داخلی و خارجی لوله نیز در این مرحله تمیزکاری و صاف می‌شود.
5. بازرسی و بسته‌بندی: لوله‌های تولید شده از نظر کیفیت و مقاومت در برابر فشار آزمایش می‌شوند. محصولاتی که استانداردهای لازم را دارند، بسته‌بندی و برای ارسال آماده می‌شوند. لوله‌های بی‌کیفیت یا معیوب از خط تولید حذف می‌شوند.

روش‌های جایگزین تولید

با پیشرفت فناوری، روش‌های جدیدی برای تولید لوله‌های بدون درز ابداع شده است. از جمله:

1. ریخته‌گری گریز از مرکز: تولید لوله‌های با کیفیت و مقاومت بالا.
2. ریخته‌گری پاششی: یک روش مدرن برای تولید لوله‌های با ضخامت یکنواخت.

این تکنیک‌ها امکان تولید لوله‌هایی با کاربردهای خاص در صنایع نفت و گاز، پتروشیمی و ساخت‌وساز را فراهم می‌کنند.

لوله مانیسمان استیل چیست؟

لوله استیل مانیسمان (Stainless Steel Seamless Pipe) یکی از مقاطع فلزی پیشرفته است که با ساختاری بدون درز و از شمش فولاد ضد زنگ تولید می‌شود. این لوله‌ها به دلیل استحکام بالا، دوام فوق‌العاده و مقاومت در برابر فشار و دمای زیاد، انتخابی مناسب برای محیط‌های سخت و شرایط دشوار هستند. خاصیت ضدزنگ بودن آن‌ها باعث می‌شود که در برابر خوردگی و زنگ‌زدگی مقاومت زیادی داشته باشند و در صنایع دریایی، شیمیایی و غذایی کاربرد گسترده‌ای پیدا کنند. سطح داخلی صاف این لوله‌ها جریان سیالات را با کاهش اصطکاک همراه می‌سازد و استفاده از آن‌ها در خطوط انتقال مایعات و گاز را به گزینه‌ای ایده‌آل تبدیل می‌کند. همچنین، ساختار بدون درز آن‌ها دقت ابعادی بالایی را فراهم کرده که اتصال ایمن و کارآمد را تضمین کرده و خطر نشتی را کاهش می‌دهد. این لوله‌ها در رده‌های مختلفی مانند 304/304L، 316/316L و 321 تولید می‌شوند و هر کدام متناسب با شرایط خاصی طراحی شده‌اند.

لوله گازی مانیسمان گازی چیست؟

لوله گازی مانیسمان نیز یکی از کاربردی‌ترین لوله‌های بدون درز است که برای انتقال ایمن و مطمئن گاز طراحی شده است. این لوله‌ها از فولاد کربنی یا استیل ضدزنگ ساخته می‌شوند و برای مصارف صنعتی و خانگی بسیار مناسب هستند. ساختار یکپارچه و مستحکم این لوله‌ها تضمین‌کننده استحکام بالا و کاهش خطر ترک‌خوردگی یا نشت است. به دلیل توانایی تحمل فشارهای بالا و دماهای متغیر، این لوله‌ها به طور گسترده در خطوط انتقال گاز طبیعی و صنعتی مورد استفاده قرار می‌گیرند. بسته به شرایط محیطی، از فولاد کربنی در محیط‌های عادی و از استیل ضدزنگ در محیط‌های مرطوب و خورنده استفاده می‌شود. این لوله‌ها مطابق با استانداردهای API 5L برای فولاد کربنی و ASTM A312/A358/A790 برای استیل ضدزنگ تولید می‌شوند تا کیفیت و ایمنی آن‌ها تضمین شود. به همین دلیل، این لوله‌ها در پروژه‌های نفت و گاز، خطوط انتقال گاز خانگی، پالایشگاه‌ها و نیروگاه‌ها نقش حیاتی دارند.

جوشکاری لوله مانیسمان:

برای اتصال لوله‌های مانیسمان به یکدیگر، از جوشکاری استفاده می‌شود که نیازمند رعایت استانداردها و مراحل مشخصی است. در ادامه به مراحل جوشکاری لوله مانیسمان می‌پردازیم:

1. حرارت‌دهی پیش از جوشکاری: پیش از آغاز جوشکاری لوله‌های بدون درز، عملیات حرارت‌دهی اهمیت بالایی دارد. در این مرحله، دمای قطعه به طور یکنواخت افزایش یافته و با کنترل دقیق دما، احتمال ایجاد ترک یا نقص در جوش به حداقل می‌رسد. برای انجام این کار، از تجهیزات پیشرفته حرارتی مادون قرمز استفاده می‌شود که علاوه بر ثبت روند تغییرات دما، ضریب انتقال حرارت را نیز اندازه‌گیری می‌کند. فاصله استاندارد بین نقطه اندازه‌گیری و محل جوش باید بین 15 تا 20 میلی‌متر باشد.
2. فرآیند جوشکاری: جوشکاری لوله مانیسمان معمولا به روش قوس الکتریکی انجام می‌شود. برای کاهش تغییر شکل و حفظ استحکام قطعه، جوشکاری به صورت متقارن و توسط دو نفر از مرکز به طرفین صورت می‌گیرد. در حین کار باید به ترتیب لایه‌های جوش توجه ویژه داشت و پس از اتمام هر لایه، فرآیند جوشکاری با جهت عکس تکرار شود. رعایت این روش باعث کاهش تنش‌های داخلی و جلوگیری از اعوجاج در لوله می‌شود
3. عملیات حرارتی پس از جوشکاری: پس از اتمام جوشکاری، عملیات حرارتی یکی از مراحل حیاتی است. این عملیات باید در فاصله زمانی کمتر از 12 ساعت انجام شود. اگر امکان اجرای فوری عملیات حرارتی وجود نداشته باشد، باید از روش‌هایی مانند عایق‌بندی حرارتی استفاده شود تا از تغییرات ناخواسته دما جلوگیری گردد. در نهایت، خنک‌سازی سریع با اندازه‌گیری دقیق ضریب انتقال حرارت انجام می‌شود.

راهنمایی خرید لوله مانیسمان

برای انتخاب لوله مانیسمان باید به عواملی نظیر نوع سیال، فشار کاری، دما و شرایط محیطی توجه شود. با انتخاب لوله مناسب، می‌توانید از کارایی بالا و طول عمر بیشتر سیستم خود اطمینان حاصل کنید. لوله‌های مانیسمان با کیفیت و استاندارد بالا، بهترین گزینه برای پروژه‌های حساس و صنعتی هستند.

برای شناسایی لوله‌های مانیسمان اصل و تفکیک آن‌ها از انواع تقلبی، می‌توان به چندین ویژگی کلیدی توجه کرد که به صورت زیر توضیح داده شده است:

1. بررسی سطح لوله: یکی از مهم‌ترین معیارها برای تشخیص لوله مانیسمان اصل، سطح خارجی و داخلی آن است. لوله‌های مانیسمان اصیل سطحی صاف و هموار دارند و فاقد هرگونه چین، چروک، یا ترک هستند. در صورتی که روی سطح لوله‌ها حفره، شیار یا شکاف‌های غیرطبیعی مشاهده شود، احتمال غیر اصل بودن آن بالا است.
2. شکل مقطع لوله: لوله‌های مانیسمان اصل دارای مقطعی کاملا دایره‌ای هستند. در صورتی که مقطع لوله‌ها بیضی یا دارای انحراف باشد، می‌توان آن را به عنوان یک نشانه تقلبی بودن در نظر گرفت. قطر داخلی لوله‌های اصل نیز باید دقیقا مطابق با استانداردهای جهانی باشد.
3. براقیت فلزی: ظاهر لوله‌های مانیسمان اصیل، براق و یکدست است. این براقیت ناشی از کیفیت مواد اولیه و فرآیند تولید استاندارد آن‌ها است. در صورتی که لوله‌ای دارای براقیت کم یا ناهمگون باشد، احتمال دارد تقلبی باشد.
4. علامتگذاری‌های تجاری: یکی دیگر از روش‌های تشخیص، توجه به علائم و حکاکی‌های روی لوله است. لوله‌های اصل دارای علامتگذاری‌هایی دقیق، خوانا و واضح هستند. وجود خطا در حکاکی یا ناقص بودن این علائم، می‌تواند نشان‌دهنده‌ی تقلبی بودن لوله باشد.
5. نبود موج‌های غیرعادی در طول لوله: لوله‌های مانیسمان اصل، کاملا صاف و بدون موج هستند. وجود هرگونه موج یا ناهمواری در طول لوله، نشان‌دهنده نقص در تولید یا تقلبی بودن محصول است.
6. مطابقت مشخصات فنی: مشخصات فنی لوله‌های مانیسمان، از جمله قطر، ضخامت دیواره و وزن باید کاملا مطابق با استانداردهای تعریف‌شده باشد. عدم تطابق این مشخصات می‌تواند دلیلی بر تقلبی بودن لوله باشد.

برای اطمینان از خرید لوله مانیسمان اصل، بهتر است محصولات را از تولیدکنندگان یا فروشندگان معتبر تهیه کنید و به گواهی‌های اصالت محصول دقت داشته باشید. همچنین، مقایسه مشخصات درج‌شده روی لوله با استانداردهای جهانی می‌تواند در انتخاب بهتر به شما کمک کند.

نکات مهم هنگام خرید لوله مانیسمان

• مشخص کردن نیاز پروژه: ابتدا نیازهای پروژه خود را شناسایی کنید و بر اساس آن نوع لوله، طول و ضخامت موردنیاز را تعیین کنید.
• بررسی برند تولیدکننده: کیفیت و ماندگاری لوله ارتباط مستقیمی با برند آن دارد. برندهای معتبر مانند کاوه و اهواز گزینه‌های مطمئنی هستند.
• استعلام قیمت روز: به دلیل نوسانات قیمت مواد اولیه، بهتر است قبل از خرید، قیمت‌ها را بررسی و مقایسه کنید.
• مشاوره با کارشناسان: اگر در انتخاب دچار تردید هستید، از مشاوران متخصص در این زمینه کمک بگیرید.
• اطمینان از اصالت محصول: از تامین‌کنندگان معتبر خرید کنید تا از کیفیت و اصالت محصول مطمئن شوید.

چرا قیمت لوله مانیسمان بالاتر است؟

قیمت لوله‌های مانیسمان معمولا بالاتر از لوله‌های درزدار است که دلیل اصلی آن به فرآیند تولید پیچیده‌تر و استفاده از مواد اولیه با کیفیت‌تر برمی‌گردد. این لوله‌ها بدون درز تولید می‌شوند و به همین دلیل از استحکام بالاتری برخوردارند. استانداردهای خاصی که برای تعیین ضخامت دیواره، قطر داخلی و خارجی و وزن لوله اعمال می‌شوند، نیز بر قیمت نهایی تاثیرگذارند.

عوامل موثر بر قیمت لوله مانیسمان

• رده لوله مانیسمان: هرچه رده لوله بالاتر باشد، قیمت آن بیشتر است. برای مثال، لوله مانیسمان رده ۴۰ معمولا گران‌تر از رده ۲۰ است.
• مواد اولیه و آلیاژ: نوع مواد به‌کاررفته در ساخت لوله تاثیر زیادی بر قیمت دارد.
• طول و ضخامت: طول و ضخامت لوله مستقیما بر هزینه خرید اثر می‌گذارد.
• برند تولیدکننده: برندهای معتبر معمولا محصولات خود را با قیمت بالاتری عرضه می‌کنند.
• قیمت روز فولاد: نوسانات بازار فولاد و سایر فلزات به‌طور مستقیم بر قیمت لوله مانیسمان تاثیر دارد.
• کاربری لوله: نوع پروژه و نیازهای خاص آن، می‌تواند هزینه‌ها را تغییر دهد.
• رقابت در بازار: عرضه و تقاضا نیز بر قیمت تاثیرگذار است.

بهترین برندهای لوله مانیسمان در ایران

در ایران برندهای متعددی لوله مانیسمان تولید می‌کنند که برخی از آن‌ها به دلیل کیفیت و ماندگاری بالا شناخته‌شده هستند:

1. لوله مانیسمان کاوه: شرکت لوله‌های دقیق کاوه ایرانیان یکی از پیشگامان در تولید لوله‌های بدون درز با استانداردهای جهانی است. این برند، محصولات خود را در رده‌های مختلف (۲۰، ۴۰ و ۸۰) عرضه می‌کند.
2. لوله مانیسمان اهواز: گروه ملی صنعتی فولاد ایران یکی دیگر از تولیدکنندگان معتبر است که علاوه بر تامین نیاز داخلی، محصولات خود را به کشورهای خاورمیانه صادر می‌کند.

لوله مانیسمان وارداتی

با توجه به مصرف بالای لوله‌های مانیسمان در ایران، بخشی از نیاز بازار از طریق واردات تامین می‌شود. از جمله برندهای محبوب خارجی می‌توان به « مانیسمان چینی» اشاره کرد که به دلیل کیفیت بالا و قیمت مناسب، یکی از گزینه‌های پرطرفدار در بازار ایران است. برای خرید این لوله‌ها، باید به نوسانات قیمت روز فولاد توجه داشت.

لوله مانیسمان سورنا پایپ

لوله مانیسمان سورنا پایپ با حذف خط جوش و استفاده از متریال باکیفیت، به گزینه‌ای ایدئال برای پروژه‌های صنعتی و تاسیساتی تبدیل شده است. این شرکت با تکیه بر تجربه و تخصص مهندسی، طیف گسترده‌ای از لوله‌های بدون درز را در اندازه‌های متنوع ارائه می‌دهد. بهره‌مندی از فناوری‌های به‌روز در فرآیند تولید و کنترل کیفی دقیق، باعث شده تا لوله‌های مانیسمان سورنا پایپ در برابر فشار و خوردگی دوام بالایی داشته باشند.

سورنا پایپ علاوه بر تضمین کیفیت، خدمات مشاوره‌ای لازم برای انتخاب مناسب‌ترین سایز و مدل لوله را در اختیار مشتریان قرار می‌دهد. به همین دلیل، بسیاری از فعالان حوزه صنعت و ساختمان، لوله مانیسمان سورنا پایپ را به عنوان راهکاری مطمئن و اقتصادی در پروژه‌های خود به کار می‌گیرند.
