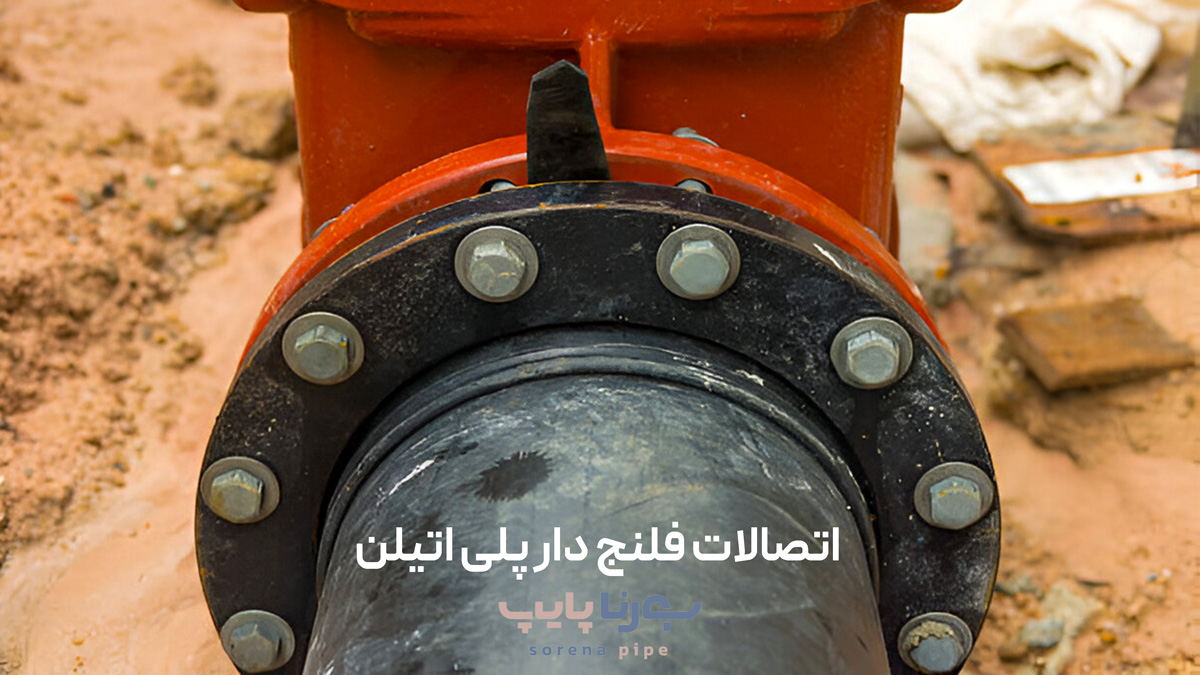

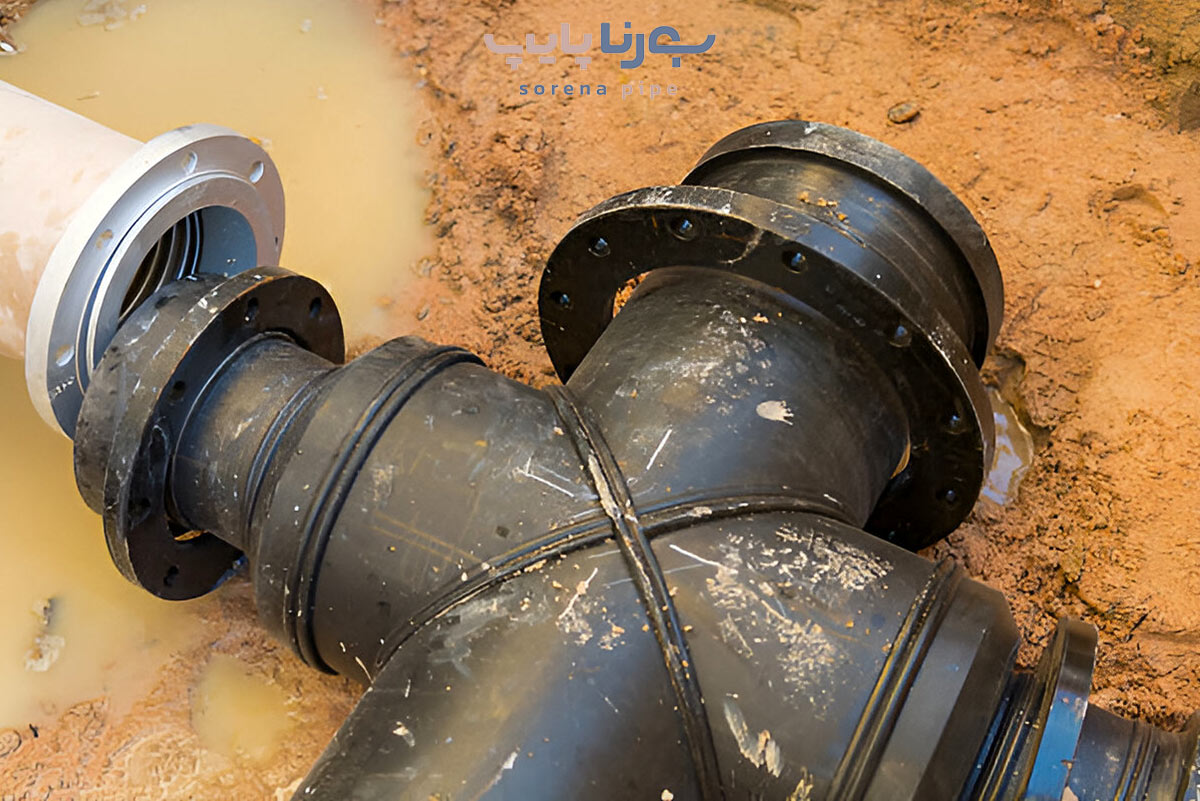

اتصالات فلنج دار پلی اتیلن به عنوان یکی از روش‌های رایج اتصال در خطوط لوله پلی اتیلن با چگالی بالا (HDPE) شناخته می‌شوند. این اتصالات در واقع ترکیبی از یک فلنج پلی اتیلن (معمولا به شکل استاب اند یا فلنج آداپتور) و یک رینگ فلزی پشتیبان هستند که توسط پیچ و مهره به یک فلنج مقابل متصل می‌گردند. فلنج‌ها جزو اجزای اتصالات لوله‌کشی محسوب می‌شوند که برای وصل کردن لوله‌ها، شیرآلات و تجهیزات به یکدیگر به کار می‌روند. در سیستم‌های لوله پلی اتیلن، استفاده از فلنج امکان اتصال مطمئن لوله‌های پلی اتیلن به لوله‌ها یا تجهیزات با جنس‌های دیگر (مانند فولاد یا چدن) را فراهم می‌کند. اهمیت این اتصالات در صنعت به قدری است که بدون آنها اتصال مستقیم لوله پلی اتیلن به بسیاری از شیرآلات و پمپ‌ها عملی نخواهد بود. علاوه بر این، فلنج‌ها اتصالاتی پیچ و مهره‌ای هستند که بر خلاف جوش دائم، قابلیت جداسازی دارند؛ به همین دلیل در مواردی که نیاز به تعمیر، تعویض یا تغییر مسیر خطوط باشد بسیار مفید واقع می‌شوند. در ادامه به بررسی مزایا، کاربردها، نحوه نصب و اصطلاحات مرتبط با اتصالات فلنج‌دار پلی اتیلن می‌پردازیم.
مزایا
اتصالات فلنجی پلی اتیلن به دلیل ویژگی‌های منحصر به فردشان، مزایای متعددی را در سیستم‌های لوله‌کشی ارائه می‌دهند:
- آب‌بندی مطمئن و جلوگیری از نشتی: طراحی اتصال فلنجی به گونه‌ایست که با استفاده از واشر بین دو فلنج، اتصال کاملا آب‌بند می‌شود و احتمال نشتی به حداقل می‌رسد. وقتی پیچ‌ها به درستی سفت شوند، اتصال فلنج‌دار می‌تواند فشار سیال را بدون نشت تحمل کند. این ویژگی برای جلوگیری از هدررفت سیال و حفظ ایمنی سیستم بسیار حائز اهمیت است.
- استحکام و دوام بالا: اجزای این اتصال (شامل بدنه پلی اتیلنی و رینگ فلزی) مقاومت بالایی در برابر فشار و ضربه دارند. پلی اتیلن ماده‌ای انعطاف‌پذیر و مستحکم است و در برابر تنش‌های محیطی و خوردگی شیمیایی مقاومت خوبی نشان می‌دهد. همچنین رینگ‌های فولادی پشتیبان که در اتصالات فلنجی استفاده می‌شوند معمولا از جنس ضدزنگ یا پوشش‌دار بوده و در برابر زنگ‌زدگی و فشار پیچ‌ها مقاومت می‌کنند.
- نصب نسبتا آسان و امکان جداسازی: یکی از مزایای مهم اتصالات فلنج‌دار، قابلیت باز و بسته کردن مجدد آنهاست. این اتصالات به کمک پیچ و مهره به هم متصل می‌شوند و می‌توان در صورت نیاز آنها را باز کرده و دوباره بست. از این رو در هنگام تعمیرات و نگهداری خطوط لوله، بخش‌های فلنجی را به سادگی می‌توان جدا کرده و پس از رفع مشکل، دوباره مونتاژ نمود. فرآیند نصب نیز با توجه به ماهیت مکانیکی اتصال، نسبتا ساده بوده و با رعایت ترتیب صحیح بستن پیچ‌ها، بدون نیاز به تجهیزات پیچیده انجام می‌شود.
- انعطاف‌پذیری در کاربرد و تطبیق با اتصالات دیگر: فلنج‌های پلی اتیلن را می‌توان برای وصل کردن لوله پلی اتیلن به انواع فلنج‌های متناظر در خطوط یا تجهیزات دیگر به کار برد. به طور مثال، اتصال یک خط لوله پلی اتیلن به یک شیر فلنج‌دار فولادی از طریق این فلنج‌ها به راحتی امکان‌پذیر است. این قابلیت تطبیق‌پذیری، استفاده از لوله‌های پلی اتیلن را در سیستم‌های مختلط (شامل فلز، PVC و غیره) میسر می‌سازد.
- مقاوم در برابر شرایط محیطی: مواد به کار رفته در ساخت این اتصالات (پلی اتیلن و پلیمرهای تقویت‌شده) عموما در برابر اشعه فرابنفش خورشید و بسیاری از مواد شیمیایی مقاوم هستند. این بدان معناست که در کاربردهای فضای باز یا در مجاورت سیالات خورنده، عمر مفید بالایی دارند و خواص خود را حفظ می‌کنند. مجموع این مزایا باعث شده است اتصالات فلنج‌دار پلی اتیلن به گزینه‌ای مطمئن و پرطرفدار در پروژه‌های مختلف تبدیل شوند.
کاربردها
اتصالات فلنج‌دار پلی اتیلن در طیف وسیعی از صنایع و پروژه‌ها مورد استفاده قرار می‌گیرند که در آنها نیاز به اتصال قابل اطمینان و قابل انفصال برای لوله‌های پلی اتیلن وجود دارد. در زیر به برخی از مهم‌ترین کاربردها و صنایعی که از این اتصالات بهره می‌برند اشاره شده است:
- صنعت آب و فاضلاب: در شبکه‌های انتقال و توزیع آب شهری و روستایی، معمولا لوله‌های پلی اتیلن برای خطوط اصلی به کار می‌روند. اتصال این لوله‌ها به شیرآلات قطع و وصل، اتصالات چدنی و تجهیزات تصفیه معمولا از طریق فلنج‌ها صورت می‌گیرد. برای مثال در ایستگاه‌های پمپاژ آب یا ورودی تصفیه‌خانه‌ها، انتهای لوله پلی اتیلن را به کمک فلنج به پمپ‌ها، شیرهای پروانه‌ای و سایر ادوات فلنج‌دار متصل می‌کنند. در خطوط فاضلاب تحت فشار نیز فلنج پلی اتیلن برای وصل شدن به دریچه‌ها و ایستگاه‌های پمپاژ کاربردی است.
- صنایع نفت، گاز و پتروشیمی: هرچند در خطوط انتقال گاز شهری غالبا از جوش الکتروفیوژن و لب به لب استفاده می‌شود، اما در تاسیسات جانبی و ایستگاه‌ها، اتصالات فلنجی برای رابط بین لوله پلی اتیلن و تجهیزات فلزی به کار می‌روند. برای نمونه، اتصال یک خط پلی اتیلن انتقال گاز به فلنج شیر ایستگاهی یا اتصال به لوله فولادی در ورودی یک مخزن، با استفاده از فلنج پلی اتیلن امکان‌پذیر است. در صنایع پتروشیمی و شیمیایی نیز برای انتقال سیالات شیمیایی از لوله‌های پلی اتیلن بهره گرفته می‌شود و فلنج‌ها نقاط اتصال به پمپ‌ها، شیرآلات خاص یا مخازن فلزی را فراهم می‌کنند. این صنایع به دلیل شرایط خورنده و دمای عملیاتی، از مزیت مقاومت شیمیایی پلی اتیلن در کنار انعطاف‌پذیری اتصالات فلنجی بهره می‌برند.
- کشاورزی و آبیاری: در سیستم‌های آبیاری تحت فشار (مانند آبیاری قطره‌ای و بارانی) و شبکه‌های انتقال آب کشاورزی، لوله‌های پلی اتیلن بسیار رایج هستند. اتصالات فلنج‌دار در این حوزه برای وصل کردن لوله‌ها به شیرهای فلنج‌دار، پمپ‌های آبیاری سیار یا تجهیزات فیلتراسیون استفاده می‌شوند. مزیت فلنج در این است که کشاورز یا بهره‌بردار می‌تواند بخش‌هایی از خط لوله را به راحتی جدا کرده و جابه‌جا کند یا در زمان خرابی قطعات، آنها را تعویض نماید. علاوه بر این، در استخرها و سیستم‌های پرورش ماهی نیز که از لوله پلی اتیلن استفاده می‌شود، اتصال فلنجی امکان پیاده‌سازی اتصالات بازشو را فراهم می‌کند.
- صنایع معدن و انتقال دوغاب: در معادن برای انتقال دوغاب (مخلوط آب و ذرات جامد) از لوله‌های پلی اتیلن به دلیل مقاومت در برابر سایش استفاده می‌شود. اتصال این لوله‌ها به پمپ‌های گریز از مرکز معدن یا به بخش‌های فولادی خطوط انتقال از طریق فلنج‌های پلی اتیلن انجام می‌شود. وجود اتصال فلنجی باعث می‌شود در صورت گرفتگی یا نیاز به تعمیر پمپ، بخش لوله به سادگی از سیستم جدا گردد.
- کاربردهای خاص و پروژه‌های بزرگ: هر جا که لازم باشد یک خط لوله پلی اتیلن به تجهیزاتی با اتصال فلنج استاندارد وصل شود، فلنج پلی اتیلن حضور دارد. برای مثال در پروژه‌های انتقال آب بین شهری یا خطوط انتقال آب دریا به ساحل (آب شیرین‌کن‌ها)، معمولا انتهای خطوط پلی اتیلن را فلنج می‌زنند تا به شیرآلات، مخازن تحت فشار یا خطوط فلزی متصل شوند. به طور کلی، فلنج پلی اتیلن در اقطار بزرگ‌تر لوله‌ها بیشترین کاربرد را دارد، جایی که اتصالات پیچی یا جوشی دیگر پاسخگو نبوده و نیاز به یک اتصال مقاوم و در عین حال جداشونده احساس می‌شود.
نکات نصب
برای اطمینان از عملکرد صحیح یک اتصال فلنج دار پلی اتیلن، رعایت دستورالعمل‌های نصب و نکات فنی ضروری است. در ادامه به صورت گام‌به‌گام، روش نصب صحیح این اتصالات و نکات مهم هر مرحله توضیح داده شده است:
- آماده‌سازی انتهای لوله: ابتدا انتهای لوله پلی اتیلن که قرار است فلنج شود را کاملا تمیز کرده و از وجود هرگونه خاک، گرد و غبار یا رطوبت پاک کنید. سطح لوله باید صاف و عاری از خراش عمیق باشد. در صورت نیاز، سر لوله را با اره مناسب بریده تا برش کاملا عمود و صاف به دست آید. همچنین علامت‌گذاری محل قرارگیری فلنج روی لوله می‌تواند به هم‌محوری در مراحل بعد کمک کند.
- نصب فلنج پلی اتیلن (استاب) روی لوله: چنانچه از فلنج جوشی پلی اتیلن (استاب اند) استفاده می‌کنید، این قطعه باید به روش جوش لب به لب (بات فیوژن) به انتهای لوله متصل شود . برای این کار از دستگاه جوش پلی اتیلن متناسب با قطر لوله استفاده کرده و مطابق دستورالعمل استاندارد جوشکاری عمل کنید (سطوح را حرارت داده و تحت فشار به هم متصل کنید). پس از اتمام جوش، صبر کنید تا اتصال سرد و مستحکم شود. در صورت استفاده از رابط فلنج‌دار پیچی (فلنج مکانیکی)، طبق راهنمای سازنده، قطعات آن (شامل بدنه، اورینگ آب‌بندی و رینگ گیرنده) را روی لوله قرار داده و سرپیچ آن را محکم کنید. اطمینان حاصل کنید که فلنج پلی اتیلن (چه جوشی و چه پیچی) کاملا عمود بر محور لوله قرار گرفته است و انحرافی ندارد، زیرا هرگونه ناهم‌محوری می‌تواند در هنگام بستن دو فلنج باعث نشتی یا تنش شود.
- قراردادن رینگ فولادی و واشر: رینگ یا حلقه فلزی سوراخ‌دار (که اغلب از جنس فولاد گالوانیزه یا فولاد ضدزنگ است) را از قبل وارد لوله کرده باشید یا اکنون بر روی فلنج پلی اتیلن سوار کنید. این رینگ همان قطعه‌ایست که پس از اتصال نهایی، پشت فلنج پلی اتیلن قرار گرفته و نیروی پیچ‌ها را توزیع می‌کند. سپس واشر لاستیکی تخت (گسکت) مناسب را بین دو سطح فلنج قرار دهید. توجه کنید که جنس واشر با سیال داخل لوله سازگار باشد (مثلا برای آب آشامیدنی معمولا از واشر EPDM استفاده می‌شود). واشر باید تمیز و بدون آسیب باشد و به طور صحیح در مرکز فلنج قرار گیرد تا آب‌بندی کامل حاصل شود.
- هم‌محورسازی و بستن پیچ‌ها: دو فلنج (فلنج پلی اتیلن و فلنج مقابل که ممکن است فلزی یا پلی اتیلن باشد) را روبروی هم قرار دهید و تراز بودن آنها را کنترل کنید. سوراخ‌های پیچ باید دقیقا بر هم منطبق باشند؛ در غیر اینصورت از اهرم یا ابزار مناسب برای تنظیم موقعیت فلنج‌ها بهره ببرید (هیچ‌گاه با زور نامتعارف پیچ را جا نیاندازید که باعث آسیب به رزوه‌ها یا عدم آب‌بندی شود). تمامی پیچ و مهره‌های اتصال را یکی‌یکی با دست در محل خود قرار داده و چند رزوه اولیه را بسته و سفت کردن نهایی را به صورت تدریجی و ضربدری انجام دهید (). ترتیب سفت کردن پیچ‌ها بسیار مهم است: ابتدا پیچ‌های مقابل هم را به طور متقاطع کم کم سفت کنید تا فلنج‌ها به طور یکنواخت به هم نزدیک شوند. موسسات معتبری مانند PPI توصیه می‌کنند پس از محکم کردن ابتدایی با دست، حداقل در سه مرحله گشتاور بستن پیچ‌ها را به مقدار نهایی برسانید (). این کار مانع کج شدن فلنج پلی اتیلن و تضمین‌کننده توزیع یکنواخت فشار بر واشر آب‌بندی خواهد بود. از آچار ترک‌متر برای اعمال گشتاور توصیه‌شده توسط استاندارد یا سازنده استفاده کنید و از سفت کردن بیش از حد که ممکن است به فلنج پلی اتیلن یا واشر آسیب بزند بپرهیزید.
- کنترل نهایی و بهره‌برداری: پس از بستن پیچ‌ها، اتصال را از نظر ظاهری بازبینی کنید. باید فاصله بین دو فلنج در همه نقاط یکسان باشد و واشر به طور یکنواخت بین آنها فشرده شده باشد. خط لوله را به آرامی تحت فشار قرار دهید و محل اتصال فلنجی را از نظر عدم نشتی آزمون کنید. در صورت مشاهده نشتی جزئی، ممکن است نیاز به سفت کردن مجدد برخی پیچ‌ها باشد؛ در این حالت نیز به شکل ضربدری و با افزایشی کوچک در گشتاور، پیچ‌ها را سفت کنید تا نشتی برطرف شود. پس از اطمینان از آب‌بندی، خط آماده بهره‌برداری است. توصیه می‌شود پس از چند ساعت کارکرد تحت فشار، اتصالات فلنجی دوباره بازدید شوند و در صورت لزوم پیچ‌ها مجددا رگلاژ شوند، زیرا ممکن است اندکی relaxation در واشر یا پلی اتیلن رخ دهد. با رعایت این نکات، اتصال فلنج دار پلی اتیلن شما دارای حداکثر عمر مفید و ایمنی در بهره‌برداری خواهد بود.
کلمات کلیدی مرتبط
برای درک بهتر مطالب و نیز بهبود جستجوپذیری (SEO)، خوب است با برخی اصطلاحات مترادف و مرتبط با اتصالات فلنج‌دار پلی اتیلن آشنا شویم. ممکن است در منابع مختلف یا بازار، از نام‌های متفاوتی برای این اتصالات استفاده شود که در اصل به یک نوع اتصال اشاره دارند:
- اتصالات فلنجی پلی اتیلن: این عبارت شکل دیگری از بیان همان اتصالات فلنج‌دار پلی اتیلن است و به طور گسترده استفاده می‌شود. گاهی به جای کلمه “فلنج‌دار” از صفت “فلنجی” استفاده می‌شود که تفاوتی در معنا ندارد و منظور اتصالی است که در دو سر خود فلنج دارد.
- فلنج جوشی پلی اتیلن: به بخش پلی اتیلنی اتصال فلنج‌دار گفته می‌شود که با روش جوش لب به لب به لوله متصل می‌گردد. این قطعه که به آن استاب (Stub End) نیز می‌گویند، قسمت اصلی پلی اتیلنی فلنج را تشکیل می‌دهد. در بازار ایران ممکن است اصطلاح فلنج پایه کوتاه و فلنج پایه بلند نیز به گوش بخورد که به ترتیب اشاره به انواع کوتاه و بلند همین استاب‌ها دارند. انتخاب پایه کوتاه یا بلند بسته به فشار کاری و شرایط پروژه صورت می‌گیرد.
- رینگ فلنج و گردبر: بخش فلزی اتصال فلنجی را رینگ فلنج یا گردبر می‌نامند که معمولا از فولاد ساخته شده و دارای سوراخ‌های پیچ است. این رینگ پشت فلنج پلی اتیلن قرار می‌گیرد و هنگام بستن پیچ و مهره‌ها، نیروی فشار را تحمل و توزیع می‌کند. اطمینان از استاندارد بودن رینگ (از نظر قطر، تعداد سوراخ و کلاس فشار) برای تناسب با فلنج الزامی است.
- اتصال فلنج‌دار پیچی (مکانیکی): نوعی از اتصال فلنجی پلی اتیلن که به جای جوش خوردن به لوله، با مکانیزم پیچی و اورینگ، به صورت مکانیکی روی لوله محکم می‌شود. این نوع اتصال که رابط فلنج‌دار پلی اتیلن پیچی نیز نامیده می‌شود، نصب بسیار آسانی دارد و برای موارد موقتی یا سیستم‌های آبیاری کشاورزی کاربرد زیادی پیدا کرده است. شرکت‌های تولیدی داخلی نظیر پلی‌رود این اتصالات را در سایزهای مختلف عرضه می‌کنند.
- انواع فلنج‌ها: خوب است بدانیم خود فلنج‌ها انواع گوناگونی دارند که در اتصالات فلنجی ممکن است به‌کار روند. از جمله فلنج گلودار (Weld Neck) که دارای گردن مخروطی است و استحکام بالایی دارد، فلنج اسلیپ‌اون (Slip-On) که به فلنج روکار هم معروف است و نصب ساده‌تری دارد، فلنج لپ جوینت (Lap Joint) یا لبه‌دار که قسمت پشتی آن جداست و با رینگ آزادانه حرکت می‌کند، و فلنج‌های دیگر مانند نوع دنده‌ای، کور (Blind) و غیره. در بحث لوله‌های پلی اتیلن عمدتا از نوع گلودار جوشی (معادل استاب اند) یا لپ‌جوینت (استاب + رینگ جدا) استفاده می‌شود و کمتر از فلنج دنده‌ای یا کور در خود لوله پلی اتیلن استفاده می‌گردد (مگر در اتصال به اجزای فلزی). آشنایی با این اصطلاحات به شما کمک می‌کند تا در متون تخصصی یا هنگام خرید، دچار سردرگمی نشوید.
جمع‌بندی
اتصالات فلنج دار پلی اتیلن نقش کلیدی در صنایع گوناگون ایفا می‌کنند و امکان بهره‌گیری از مزایای لوله‌های پلی اتیلنی را در کنار اتصالات قابل باز و بست فراهم ساخته‌اند. این اتصالات با فراهم کردن آب‌بندی مطمئن، استحکام مکانیکی بالا و در عین حال انعطاف در جداسازی، به انتخابی ایده‌آل برای اتصال لوله‌های پلی اتیلن به شیرآلات و تجهیزات تبدیل شده‌اند. در عین حال، باید تاکید کرد که نصب صحیح و رعایت استانداردها در بهره‌برداری موفق از آنها بسیار حائز اهمیت است؛ چرا که هرگونه سهل‌انگاری می‌تواند به نشتی یا حوادث پرهزینه منجر شود. با توجه به رشد روزافزون استفاده از لوله‌های پلی اتیلن در پروژه‌های انتقال سیالات، اهمیت اتصالات فلنجی بیش از پیش نمایان شده است. به طور خلاصه، وجود اتصالات فلنج‌دار پلی اتیلن در یک سیستم لوله‌کشی به معنای اطمینان، دوام و سهولت تعمیر و نگهداری آن سیستم است. بهره‌گیری صحیح از این اتصالات، عمر مفید شبکه را افزایش داده و ایمنی عملکرد آن را تضمین می‌کند.
