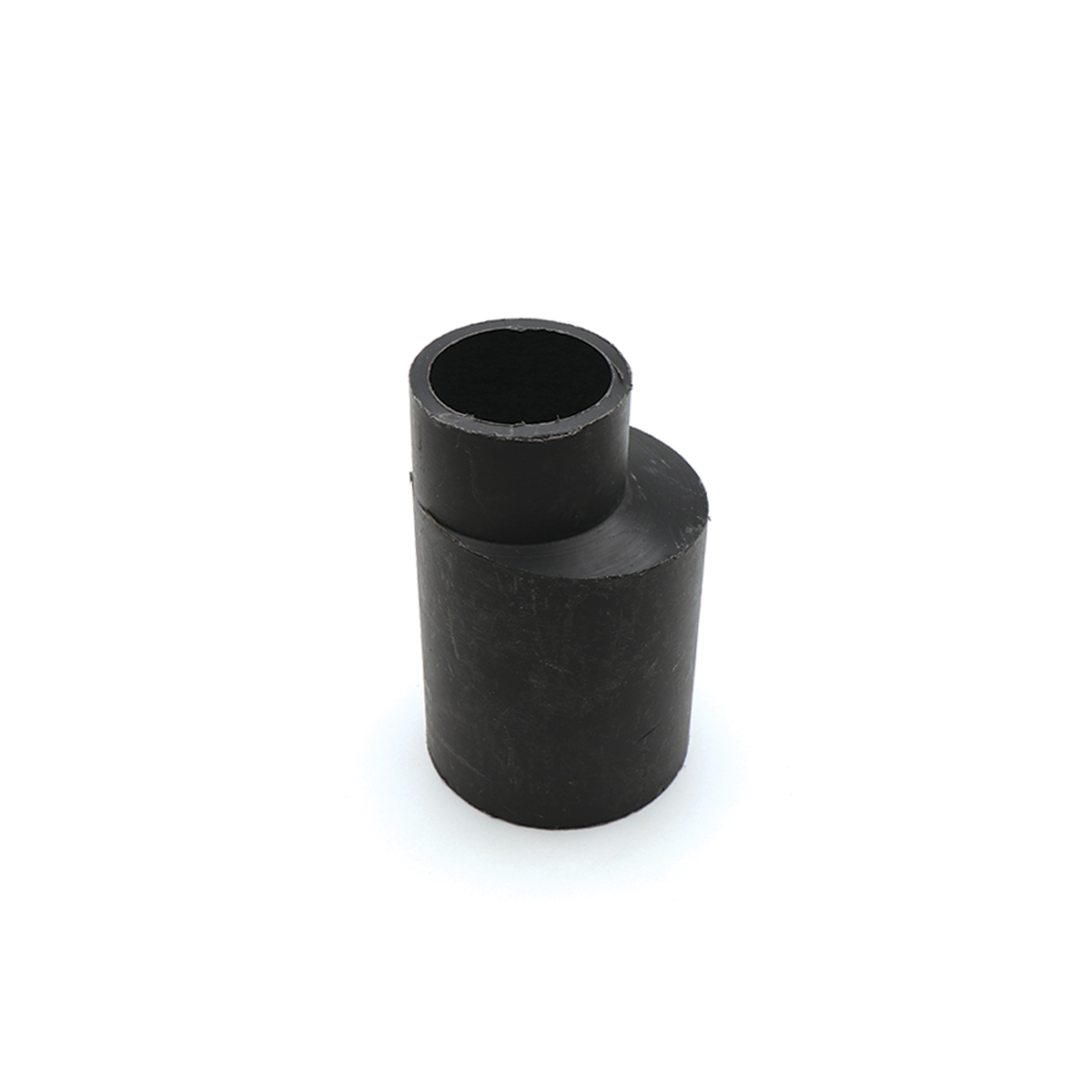

تبدیل غیرهممرکز پلی اتیلن (Eccentric Reducer) وقتی به کار میآید که باید قطر خط لوله را کم کنیم، بدون اینکه تراز «کف لوله» (BOP) بههم بخورد. این طراحی با حذف فضای گیرانداز هوا، ریسک ضربه قوچ و آشفتگی جریان را کاهش میدهد و انتقال یکنواختتری ایجاد میکند—بهخصوص در خطوط افقی و مکش پمپها.
تبدیل غیرهممرکز دقیقا چیست؟
این اتصال دو دهانه با مرکزهای جابجا دارد؛ بهنحویکه یک وجه آن تخت میماند و در امتداد کف لوله قرار میگیرد. نتیجه: مسیر عبور سیال در بالا تغییر میکند اما تراز پایین خط ثابت میماند؛ بنابراین حباب هوا شکل نمیگیرد و جریان پایدارتر است.
تفاوت با تبدیل هممرکز
در نوع هممرکز، تغییر قطر کاملا مخروطی و هممحور است. اما در نوع غیرهممرکز، تغییر قطر در قسمت بالایی رخ میدهد و سمت تخت با کف لوله همسطح میماند. این تفاوت در مکش پمپها حیاتی است؛ استفاده از تبدیل غیرهممرکز از تجمع هوا در ورودی پمپ جلوگیری کرده و احتمال کاویتاسیون، لرزش و سایش زودهنگام را کم میکند.
مزایا و کاربردها
- حفظ تراز کف لوله و جلوگیری از حبس هوا در خطوط افقی و مکش پمپها
- کاهش افت موضعی و آشفتگی هنگام تغییر قطر
- مناسب برای آبرسانی، فاضلاب، آبیاری، معدن و فرآیندی
- سازگار با نصب زیرزمینی؛ پلی اتیلن در برابر ضربه و خوردگی مقاوم است
روشهای اتصال و نکات نصب
- جوش لببهلب (Butt Fusion): سطحها تمیز، همراستا و عاری از اکسید باشند؛ فشار و دمای جوش بر اساس SDR تنظیم شود.
- جهتگیری صحیح: وجه تخت در راستایی قرار گیرد که کف لوله همسطح بماند تا فضای گیرانداز هوا ایجاد نشود.
- نزدیکی به پمپ: در مکش پمپ، تبدیل را تا حد امکان نزدیک فلنج مکش نصب کنید و از زانویی تند قبل از پمپ پرهیز شود.
- کنترل کیفیت جوش: یکنواختی دُمجوش، هممحوری و عدم ایجاد پله بررسی و سپس تست هیدرواستاتیک انجام شود.
راهنمای انتخاب فنی
- گرید مواد: PE100 برای فشارهای بالاتر نسبت به PE80 توصیه میشود.
- کلاس فشاری / SDR: تبدیل را همرده با لوله انتخاب کنید تا تمرکز تنش و پله در ناحیه جوش رخ ندهد.
- سیال و دما: برای آب شرب، فاضلاب و سیالات غیرخورنده مناسب است؛ برای دماهای بالاتر ضریب کاهش فشار لحاظ شود.
جدول سریع فشار کاری پیشنهادی
| گرید مواد | SDR | فشار اسمی (تقریبی) | روش اتصال | کاربرد نمونه |
|---|---|---|---|---|
| PE100 | SDR11 | PN16 | جوش لببهلب | آبرسانی شهری/صنعتی |
| PE100 | SDR17 | PN10 | جوش لببهلب | آبیاری و خطوط ثقلی-فشاری |
| PE80 | SDR11 | PN12.5 | جوش لببهلب | آبیاری سبک و فرعی |
| PE100 | SDR9 | PN20 | جوش لببهلب | مکش/دهش پمپ و فشار بالاتر |
یادآور: مشخصات سازنده و نقشههای اجرایی پروژه، مرجع نهایی انتخاب هستند. جدول فوق، راهنمای اولیه است.
ابعاد مرجع: L1، L2، Lt
- Lt: طول کل تبدیل
- L1: طول بخش دهانه بزرگتر
- L2: طول بخش دهانه کوچکتر
این ابعاد برای هممحوری، فضای نصب و کنترل کیفیت هنگام تحویل قطعه استفاده میشوند.
جدول سایزهای نامی تبدیل غیرهممرکز پلی اتیلن (میلیمتر)
| سایز نامی | Lt | L2 | L1 |
|---|---|---|---|
| 50×90 | 150 | 35 | 50 |
| 63×90 | 150 | 35 | 50 |
| 75×90 | 150 | 35 | 50 |
| 50×110 | 150 | 35 | 50 |
| 63×110 | 150 | 35 | 50 |
| 75×110 | 150 | 35 | 50 |
| 90×110 | 150 | 35 | 50 |
| 63×125 | 150 | 35 | 50 |
| 75×125 | 150 | 35 | 50 |
| 90×125 | 150 | 35 | 50 |
| 110×125 | 150 | 35 | 50 |
| 90×160 | 180 | 35 | 50 |
| 110×160 | 180 | 35 | 50 |
| 125×160 | 180 | 35 | 50 |
| 140×160 | 180 | 35 | 50 |
| 90×180 | 180 | 35 | 50 |
| 110×180 | 180 | 35 | 50 |
| 125×180 | 180 | 35 | 50 |
| 140×180 | 180 | 35 | 50 |
| 160×180 | 180 | 35 | 50 |
| 110×200 | 185 | 40 | 50 |
| 125×200 | 185 | 40 | 50 |
| 140×200 | 185 | 40 | 50 |
| 160×200 | 185 | 40 | 50 |
| 180×200 | 185 | 40 | 50 |
| 110×225 | 185 | 40 | 50 |
| 125×225 | 185 | 40 | 50 |
| 140×225 | 185 | 40 | 50 |
| 160×225 | 185 | 40 | 50 |
| 180×225 | 185 | 40 | 50 |
| 200×225 | 185 | 40 | 50 |
| 140×250 | 185 | 40 | 50 |
| 160×250 | 205 | 40 | 50 |
| 180×250 | 205 | 40 | 50 |
| 200×250 | 205 | 40 | 50 |
| 225×250 | 205 | 40 | 50 |
| 200×315 | 220 | 40 | 50 |
| 225×315 | 220 | 40 | 50 |
| 250×315 | 220 | 40 | 50 |
| 200×355 | 220 | 40 | 50 |
| 225×355 | 220 | 40 | 50 |
| 250×355 | 220 | 40 | 50 |
| 315×355 | 220 | 40 | 50 |
| 200×400 | 220 | 40 | 50 |
| 225×400 | 220 | 40 | 50 |
| 250×400 | 220 | 40 | 50 |
| 315×400 | 220 | 40 | 50 |
| 355×400 | 220 | 40 | 50 |
خطاهای رایج و راهکارها
- عدم همخوانی PN/SDR با لوله: باعث پله و تمرکز تنش میشود؛ همرده انتخاب کنید.
- عدم هممحوری در جوش: افت بیشتر و بینظمی جریان؛ از فیکسچر و کنترل یکنواختی دُمجوش استفاده کنید.
- جهتگیری نادرست: ایجاد فضای گیرانداز هوا؛ وجه تخت را همسطح کف لوله قرار دهید.
- بیتوجهی به دما: در سرما/گرما پارامترهای جوش و زمان خنککاری را اصلاح کنید.
چرا خرید از سورنا پایپ؟
سورنا پایپ تامینکننده انواع تبدیل غیرهممرکز پلی اتیلن در گریدهای PE80/PE100 و کلاسهای فشاری متنوع است. ما مشاوره فنی برای انتخاب سایز، SDR و روش نصب ارائه میکنیم، امکان تامین سفارشی مطابق نقشه پروژه را داریم و کنترل کیفیت ابعادی (L1، L2، Lt) هنگام تحویل انجام میشود. سورنا پایپ فروشنده این محصول است و ادعای انحصار برند ندارد.
پرسش و پاسخ:
از کجا بفهمم چه سایزی مناسب خط من است؟
قطر نامی لوله ورودی/خروجی و کلاس فشاری (PN/SDR) را با هم چک کنید؛ تبدیل باید همرده لوله باشد تا پله و تنش ایجاد نشود. اگر مردد هستید، مشخصات خط را ارسال کنید تا سایز و SDR مناسب را سریع اعلام کنیم.
چگونه این محصول را از سورنا پایپ خریداری کنم؟
از طریق تماس/پیام یا ثبت درخواست استعلام، موجودی و قیمت همانروز اعلام و پیشفاکتور صادر میشود. امکان ارسال عکس نقشه و تطبیق فنی قبل از صدور فاکتور نیز فراهم است تا خریدی بیدردسر داشته باشید.
آیا ارسال به سراسر ایران دارید؟
بله؛ سفارشها با بستهبندی ایمن از طریق باربری/پیک برونشهری به تمام استانها ارسال میشود. هماهنگی زمانبندی و انتخاب روش حمل بر اساس فوریت پروژه شما انجام میگیرد.
