اتصال مطمئن و کمنشتی بین لولههای پلی اتیلن و تجهیزات فلزی رزوهای همیشه حیاتی است. «تیاِف برنجی نر» سورنا پایپ، راهحلی ترکیبی است که دمپای پلی اتیلن PE100 را با رزوهی نر برنجی یکپارچه میکند؛ نتیجه، نصبی سریع، دوام مکانیکی بالا و سرویسپذیری ساده در پروژههای آبرسانی، تاسیسات ساختمانی و صنایع سبک است.

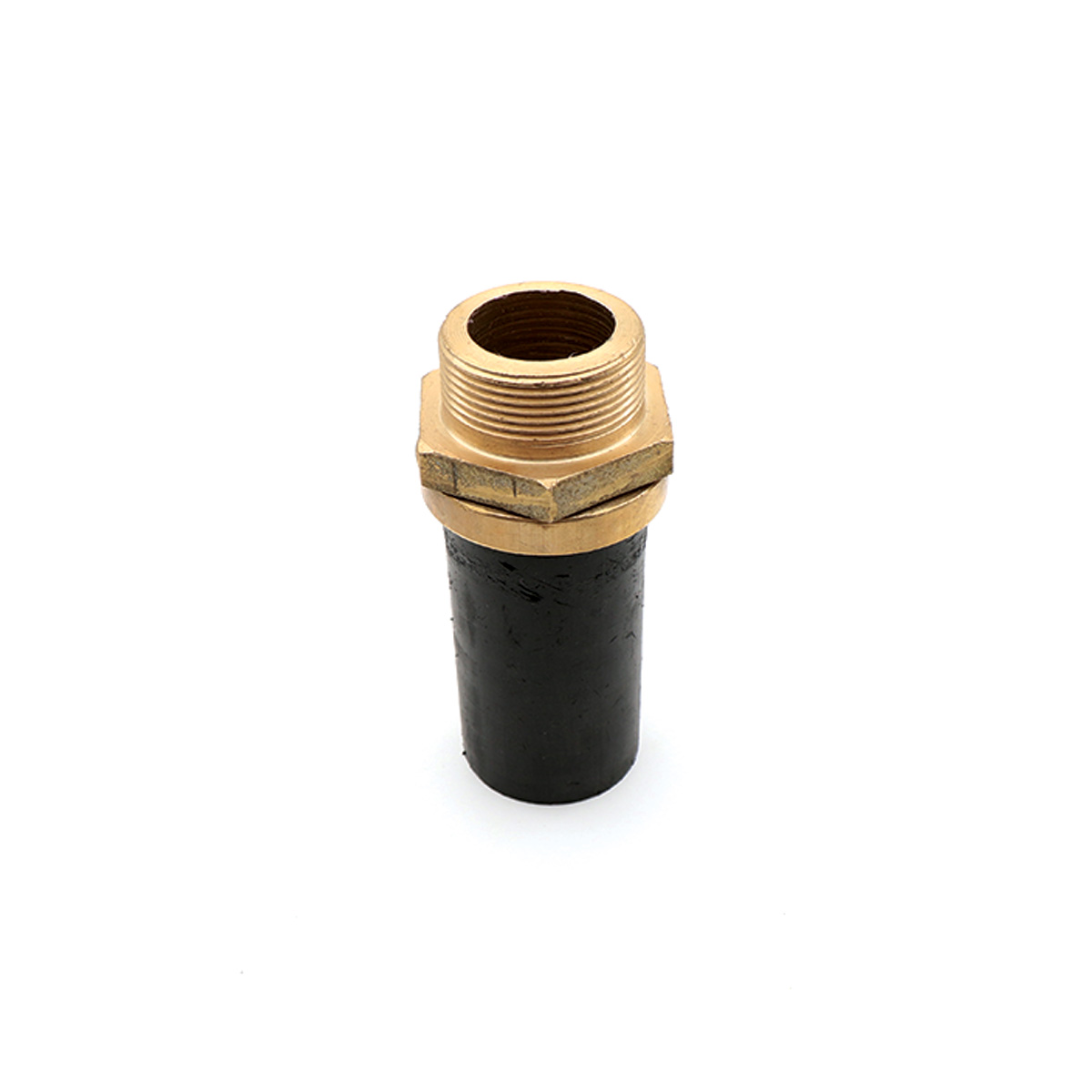

تیاِف برنجی نر چیست؟
اتصالی گذر (Transition) با دو بخش:
- سمت پلی اتیلن (PE100): اتصال به لوله با جوش لببهلب یا کوپلر الکتروفیوژن
- سمت فلزی (برنجی رزوهدار): اتصال مستقیم به اتصالات و شیرآلات رزوهای با رزوهی نر
این ساختار، مقاومت شیمیایی و عدم خوردگی بخش پلیمری را با استحکام و آشنایی اتصال رزوهای ترکیب میکند.
اجزا و عملکرد
- رزوهی نر برنجی: فورج و ماشینکاری دقیق، تحمل فشار و دمای بالاتر نسبت به پلیمر؛ آببندی با نوار PTFE یا خمیر رزوه
- ششگوش تقویتی: برای اعمال گشتاور کنترلشده و جلوگیری از لهیدگی
- دمپای پلی اتیلن PE100: مناسب جوش فیوژن استاندارد (لببهلب/الکتروفیوژن)
- اورینگ/حلقه آببندی (در برخی مدلها): کاهش تنش و کمک به آببندی
کاربردها
- اتصال لولههای PE به کلکتورها، پمپها، مبدلها و شیرآلات رزوهای در تاسیسات ساختمانی
- آبیاری تحت فشار (قطرهای و بارانی)، خطوط انتقال آب خام و واحدهای تصفیه محلی
- صنایع سبک، سیستمهای خنککاری و هوای فشرده با فشارهای کاری متعارف
- بازسازی شبکهها: گذر از خطوط فلزی قدیمی به شبکههای جدید پلی اتیلن
مزایا
- نشتی بسیار کم؛ جوش مطمئن در سمت PE و رزوهی دقیق در سمت فلزی
- دوام بالا: مقاومت خوردگی در بخش پلیمری + استحکام مکانیکی برنج
- نصب سریع و ساده: با ابزارهای رایج جوش و آچار
- سرویسپذیری آسان: امکان باز و بست رزوه برای تعمیر یا تعویض
- تنوع سایز: از قطرهای خانگی تا سایزهای صنعتی
مشخصات فنی رایج
- جنس بخش فلزی: برنج فورجشده (گزینه DZR برای آبهای خورنده)
- جنس دمپای پلیمری: پلی اتیلن PE100
- استاندارد رزوه: BSP (موازی/مخروطی بسته به مدل) یا NPT
- کلاس فشار مرسوم: PN10 تا PN16 (بسته به سایز و سازنده)
- بازه دمای کاری: حدود -10 تا +60°C برای آب سرد و گرم متعارف
- روش اتصال سمت پلیمر: جوش لببهلب یا کوپلر الکتروفیوژن
- نوع آببندی رزوه: نوار PTFE یا خمیر رزوه استاندارد
توجه: ترکیب رزوههای ناهمخوان (BSP/NPT) مجاز نیست؛ مطابق استاندارد شبکهی خود انتخاب کنید.
جدول سایزبندی و ابعاد تقریبی
| قطر لوله پلی اتیلن (میلیمتر) | سایز رزوه نر (اینچ) | طول کلی تقریبی (میلیمتر) |
|---|---|---|
| 20 | 1/2 | 70 |
| 25 | 3/4 | 75 |
| 32 | 1 | 85 |
| 40 | 1¼ | 95 |
| 50 | 1½ | 110 |
| 63 | 2 | 125 |
| 75 | 2½ | 140 |
| 90 | 3 | 160 |
| 110 | 4 | 180 |
مقادیر ممکن است با توجه به برند و سری تولید متفاوت باشد؛ قبل از خرید، دیتاشیت همان مدل را بررسی کنید.
راهنمای انتخاب و نکات خرید
- سایز صحیح: همزمان قطر بیرونی لوله PE و سایز رزوه تجهیز فلزی را در نظر بگیرید.
- فشار کاری: برای خطوط با فشار بالاتر، مدلهای PN16 (اغلب متناظر با SDR پایینتر) را برگزینید.
- نوع رزوه: اگر شبکه رزوه موازی است، BSPP؛ اگر مخروطی است، BSPT یا NPT مطابق استاندارد پروژه.
- شرایط محیطی: برای آب/محیط خورنده، نسخهی DZR توصیه میشود.
- روش اجرا: با توجه به تجهیزات موجود (الکتروفیوژن یا لببهلب) دمپای سازگار را انتخاب کنید.
- لوازم جانبی: نوار تفلون باکیفیت، کلینر سطوح و آچار گشتاور برای نتیجهی حرفهای.
راهنمای نصب خلاصه
- برش تمیز و پخزنی لوله PE؛ تمیزکاری و دیگالیزهکردن سطوح
- تراز و فیکسکردن در فک دستگاه؛ انجام جوش لببهلب طبق دما/فشار/زمان یا استفاده از کوپلر الکتروفیوژن طبق H/C و زمان توصیهشده
- خنککاری طبیعی بدون اعمال تنش تا استحکام اولیه
- آمادهسازی رزوه فلزی؛ پیچیدن یکنواخت PTFE در جهت بستن
- بستن با گشتاور کنترلشده از روی ششگوش برنجی (نه از روی بدنه PE)
- تست هیدرواستاتیک/بادی بر اساس فشار طراحی
نکات ایمنی و نگهداری
- هممحوری را دقیق رعایت کنید؛ کجی اتصال به تمرکز تنش و نشتی میانجامد.
- از آچار مناسب روی بخش ششگوش استفاده کنید؛ فشار نقطهای به بدنه پلی اتیلن وارد نکنید.
- در سرویس دورهای، آببندی رزوه را با کف صابون یا گیج فشار بررسی و در صورت نیاز تجدید کنید.
- از ضربه مستقیم و شوک حرارتی به اتصال پرهیز شود.
چرا «سورنا پایپ»؟
- مشاوره فنی رایگان برای انتخاب سایز، رزوه و کلاس فشار
- اعلام موجودی بهروز و ارائه فاکتور رسمی
- ثبت سفارش آنلاین/تلفنی و ارسال سریع به سراسر ایران با بستهبندی ایمن
- همراهی تا مرحله اجرا؛ از انتخاب اولیه تا تست نهایی کنار شما هستیم
پرسش و پاسخ:
از کجا بفهمم چه سایزی لازم دارم؟
قطر بیرونی لوله پلی اتیلن را با کولیس یا روی مارکینگ لوله بخوانید و سایز رزوه تجهیز فلزی را مشخص کنید (BSP یا NPT). اگر تردید دارید، عکس رزوه و مشخصات لوله را برای کارشناسان سورنا پایپ ارسال کنید تا سایز صحیح را اعلام کنیم.
چطور از سورنا پایپ خرید کنم؟
از طریق تماس تلفنی یا ثبت آنلاین میتوانید سفارشگذاری کنید؛ پیشفاکتور و فاکتور رسمی صادر میشود و قبل از ارسال، هماهنگی نهایی سایز/رزوه با شما انجام میگیرد.
آیا ارسال به سراسر ایران دارید؟
بله؛ سفارشها با باربری/پیک به تمام استانها ارسال میشود. امکان تعیین زمان تحویل، بستهبندی مقاوم و پیگیری مرسوله تا رسیدن به محل پروژه فراهم است.
