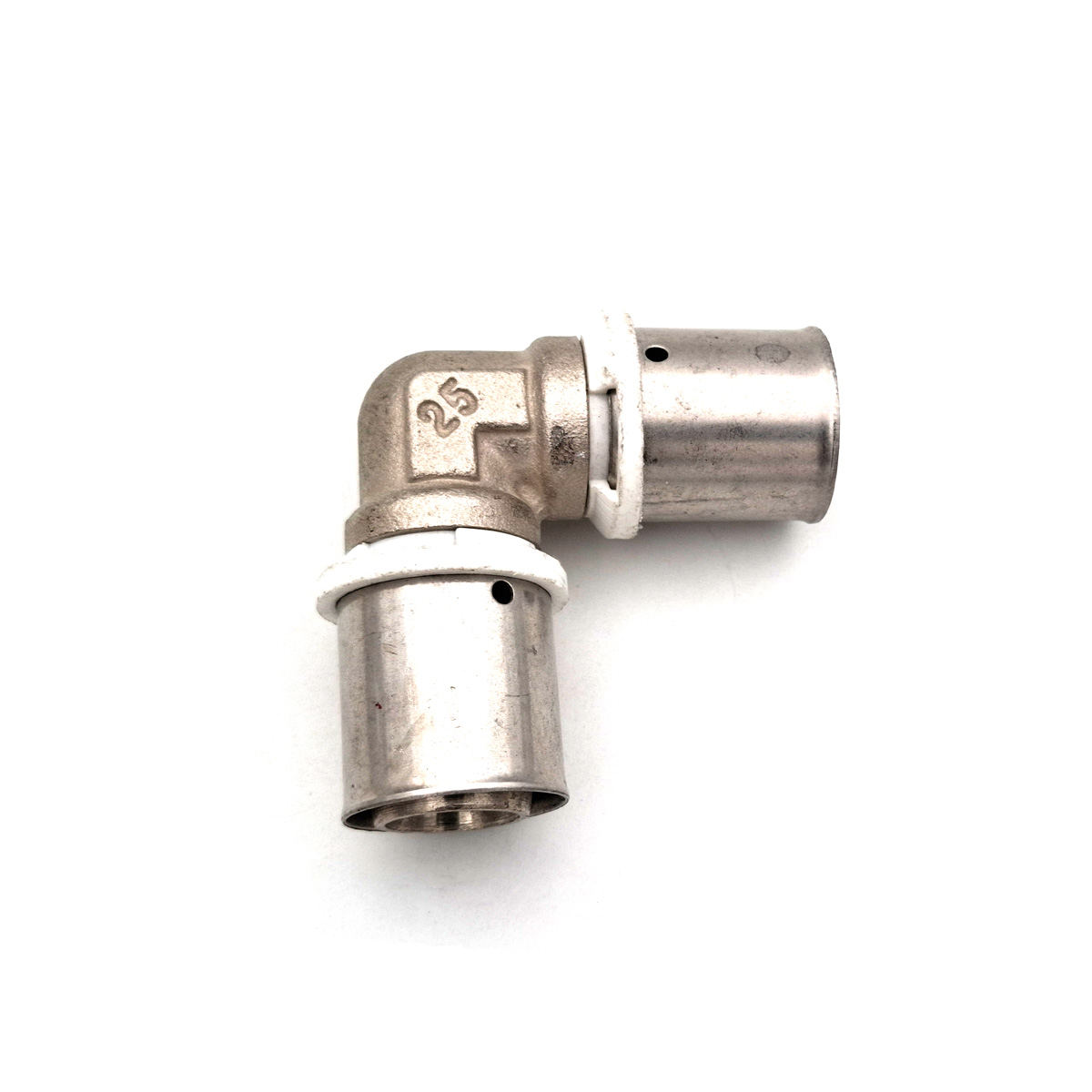

زانو پرسی یکی از پرمصرفترین اتصالات در سیستمهای لولهکشی چندلایه (PEX-AL-PEX و PEX) و برخی خطوط آبرسانی ساختمان است. این قطعه برای تغییر جهت مسیر لوله در زوایای متداول—معمولا ۹۰ درجه و ۴۵ درجه—بهکار میرود و بهکمک ابزار پرس، یک اتصال سریع، ایمن و بدون نشتی ایجاد میکند. زانو پرسی بهخاطر آببندی مطمئن، دوام بالا و سرعت نصب، جایگزین مناسبی برای روشهای دندهای و لحیمی در تاسیسات آب گرم و سرد، گرمایش رادیاتوری و سیستمهای گرمایش از کف است.
الزامات و ساختار زانو پرسی
- بدنه: غالبا از برنج فورجکاریشده (نیکلاندود) یا پلیمر مهندسی PPSU با مقاومت حرارتی و شیمیایی مناسب.
- اسلیو/فیِرول پرس (Sleeve): از استیل ضدزنگ یا آلومینیوم؛ وظیفهی ایجاد قفل مکانیکی یکنواخت روی لوله را دارد.
- اورینگ آببند: معمولا EPDM برای آب گرم/سرد خانگی؛ در برخی مدلهای خاص از FKM/Viton برای دما/شرایط سختتر استفاده میشود.
- شانه/رینگلایت و پنجره کنترل: کمک به اطمینان از عمق فروبردن صحیح لوله و مشاهدهی قرارگیری درست قبل از پرس.
- پروفایل پرس: متداولترینها TH، U و H هستند؛ انتخاب اشتباه فک پرس میتواند باعث نشتی شود.
نکته: حتما پروفایل فکِ دستگاه پرس را با پروفایل توصیهشدهی همان برند زانو تطبیق دهید.
انواع زانو پرسی
- زانو پرسی ۹۰° (پرتقاضاترین مدل برای تغییر مسیرهای عمودی/افقی)
- زانو پرسی ۴۵° (برای انحرافهای ملایمتر، کاهش افت فشار و زیبایی مسیر)
- زانو پرسی دیواری (Wall Elbow) با صفحه/پایهی نصب برای خروجیهای دروندیوار و اتصال به شیرآلات
- زانو پرسی تبدیل (دو سر با سایز متفاوت)
- زانو پرسی رزوهدار (یک سر پرس، یک سر مذکر/مونث رزوهدار جهت گذر به تجهیزات فلزی)
کاربردها
- آب سرد و گرم بهداشتی (مصارف خانگی و ساختمانی)
- گرمایش رادیاتوری و گرمایش از کف
- اتصال به کلکتورها، بویلر/پکچ، مبدلها و رایزرهای طبقات
- اصلاح مسیر در فضاهای کمجا و عبور از موانع سازهای
مزایا و نقاط قوت
- آببندی پایدار و طولانیمدت بهدلیل ترکیب قفل مکانیکی + اورینگ
- سرعت و تمیزی نصب (بدون نخ تفلون، خمیر یا لحیم)
- یکنواختی کیفیت اتصالها (کاهش خطای انسانی نسبت به رزوهکاری/لحیم)
- امکان کنترل بصری عمق لوله قبل از پرس با پنجرهی بازرسی
- در برخی برندها قابلیت Leak Before Press (نشتِ آگاهکننده در تست اولیه اگر اتصال پرس نشده باشد)
مشخصات فنی متداول
مقادیر زیر بسته به برند/سری محصول متفاوت است. هنگام خرید به دیتاشیت همان محصول مراجعه کنید.
| ویژگی | بازههای رایج |
|---|---|
| سایزبندی | 16، 20، 25، 32، 40، 50، 63 میلیمتر |
| فشار کاری نامی | تا 10 بار برای آب سرد؛ در آب گرم/سیستم گرمایشی معمولا 6–10 بار |
| بازه دمای کاری | حدود 0 تا 95°C (چرخهی کوتاهمدت ممکن است بالاتر باشد) |
| متریال بدنه | برنج فورج نیکلاندود یا PPSU |
| اسلیو پرس | استیل ضدزنگ / آلومینیوم |
| اورینگ | EPDM (عمومی) / FKM (ویژه) |
| پروفایل فک پرس | TH / U / H (مطابق دستورالعمل سازنده) |
راهنمای نصب گامبهگام (استاندارد و کمریسک)
- برش تمیز: لوله را با کاتر تیز و برش عمود ببُرید.
- کالیبراسیون و پخزنی: با ابزار مخصوص، دهانهی لوله را گرد، کالیبره و لبهگیری کنید تا اورینگ آسیب نبیند.
- فروبردن تا نشانگر: لوله را تا علامت عمق یا لبهی پنجره کنترل داخل فیتینگ جا بزنید.
- تنظیم فک مناسب: فکِ پرس با پروفایل سازگار (TH/U/H) و سایز درست را ببندید.
- پرس یکنواخت: یک پرس کامل و بدون توقف میانی انجام دهید. در برخی مدلها از دو نقطهی علامتدار پرس شود.
- بازبینی: ترازِ اتصال، عدم لهیدگی غیرطبیعی و سلامت پنجره کنترل را بررسی کنید.
- تست فشار: مطابق استاندارد پروژه (مثلا تست آب/هوا در فشار تعریفشده) قبل از بستن دیوار/کف انجام دهید.
هشدارهای رایج:
• پرس با فک اشتباه یا سایز نادرست = نشتی.
• جا نزدن کامل لوله تا علامت = کاهش سطح آببندی.
• پرس روی لوله کالیبرهنشده/لبهنگرفته = آسیب به اورینگ.
• تابش مستقیم شعله/گرمای موضعی به اتصال = تخریب آببندی.
نکات انتخاب و خرید هوشمندانه
- هماهنگی سیستم: زانو، لوله و اتصالات را از یک سیستم/برند سازگار تهیه کنید (پروفایل پرس و تلرانسها یکسان باشد).
- شرایط کاری پروژه: اگر دمای کاری بالاست یا سیال خاص است، اورینگ مناسب (EPDM/FKM) و بدنهی سازگار را انتخاب کنید.
- دسترسی ابزار: مطمئن شوید فک پرسِ سایزهای موردنیاز و پروفایل مناسب را در اختیار دارید.
- محیط نصب: برای نصب توکار از زانوهای با کیفیت و تستشده استفاده کنید و قبل از پوشش نهایی، تست فشار استاندارد بگیرید.
- خدمات پس از فروش: وجود گارانتی، دیتاشیت شفاف و قطعات یدکی امتیاز مثبت است.
خطاهای رایج و راهحلها
- نشتی در تست اولیه: اغلب ناشی از پرسنشدن کامل یا عمق ناکافی. راهحل: بازبینی عمق فروبردن، تکرار پرس با فک درست، تعویض اورینگ در صورت آسیب.
- ترکِ مویی روی لوله نزدیک اسلیو: میتواند از برش کج یا عدم کالیبراسیون باشد. راهحل: برش مجدد، کالیبراسیون دقیق و پخزنی.
- سازگاری نامطمئن فک/اتصال: مشخصات فنی برند را کنترل و در صورت تردید از فکِ چندپروفایل استفاده نکنید؛ فقط پروفایل توصیهشده.
پرسش و پاسخ:
آیا زانو پرسی برای نصب توکار در دیوار مناسب است؟
بله؛ بهشرط استفاده از برند معتبر، پرس صحیح، اورینگ سالم و انجام تست فشار قبل از پوشش نهایی. مدلهای زانو دیواری پرسی هم مخصوص نصب توکار طراحی شدهاند.
کدام پروفایل فک پرس را باید استفاده کنم (TH/U/H)؟
تنها پروفایل توصیهشدهی سازندهی همان اتصال. استفاده از فکِ ناهماهنگ—even اگر سایز یکسان باشد—ریسک نشتی را بالا میبرد.
چرا پس از تست، یک اتصال کمی نشت دارد؟
دلایل معمول: عمقِ ناکافی فروبردن لوله، کالیبرهنکردن/پخنزدن دهانه، فکِ اشتباه یا پرس ناقص. اتصال را بازبینی کنید؛ در صورت آسیب به اورینگ، تعویض و پرسِ مجدد انجام دهید.
