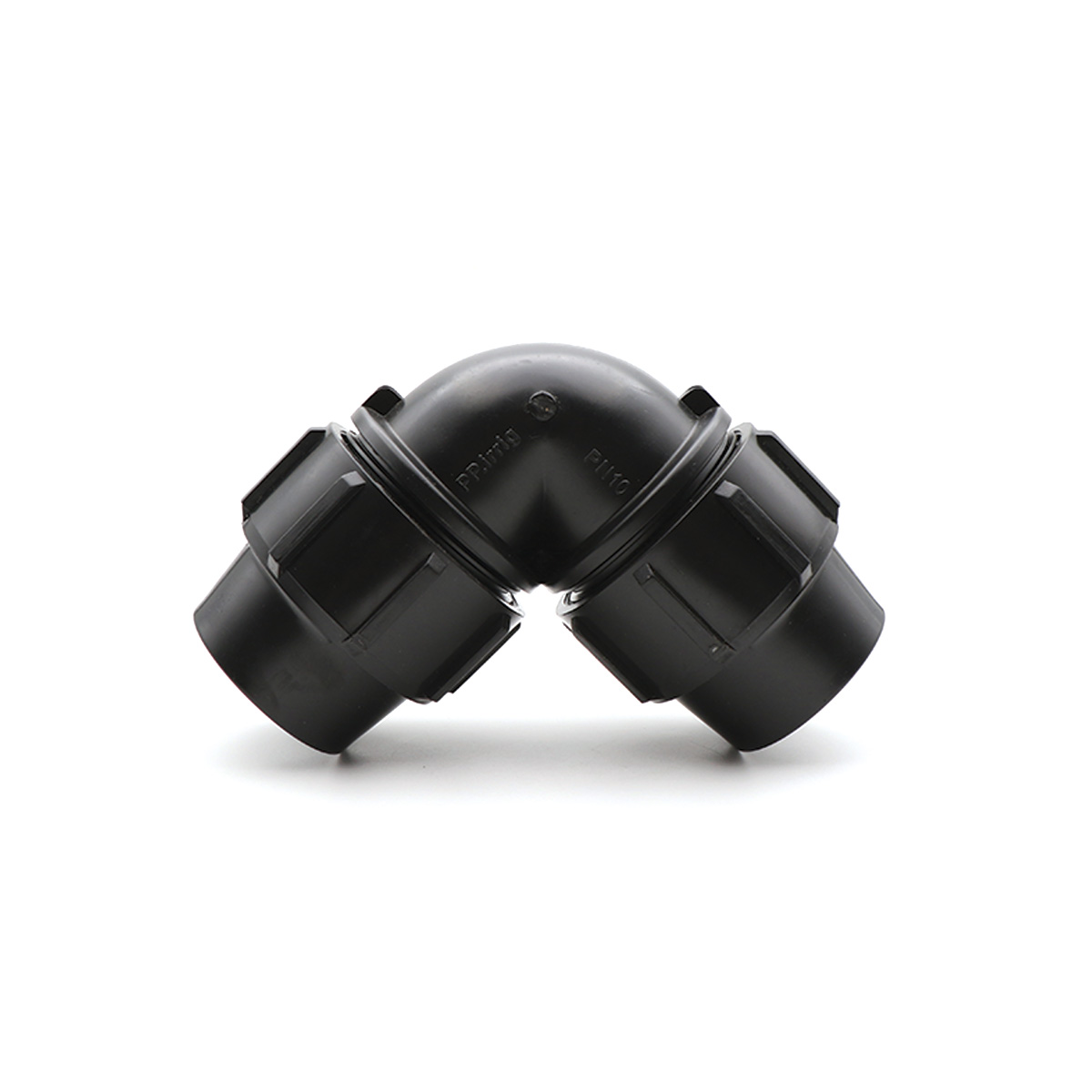

زانو ۹۰ درجه پیچی پلی اتیلن یکی از مطمئنترین اتصالات تغییر مسیر در شبکههای لولهکشی پلی اتیلن است که با تکیه بر مکانیزم پیچی و آببندی اورینگی، بدون نیاز به جوشکاری، مسیر سیال را با زاویه ۹۰ درجه منحرف میکند. این اتصال پلی اتیلن برای آبرسانی شهری و روستایی، سامانههای آبیاری مزارع و فضای سبز، خطوط آب شرب و بسیاری از فرایندهای صنعتی با الزامات مقاومت به خوردگی، گزینهای سریع، اقتصادی و قابل اطمینان است.
سورنا پایپ این محصول را با تنوع سایز و کلاس فشار، قیمت رقابتی و مشاوره تخصصی تامین میکند.
زانو پیچی ۹۰ درجه چیست؟
اتصالی مکانیکی است که به کمک مهره رزوهدار، رینگ گیرنده (گریپ رینگ)، بوش یا اسپیسِر و اورینگ الاستومری، لوله پلی اتیلن را مهار و آببندی میکند. برخی مدلها در یک یا هر دو سمت دارای رزوه نری/مادگی (فلزی یا پلیمری) برای اتصال به شیرآلات و کلکتورهای رزوهای هستند. نتیجه: نصب سریع، امکان باز و بست مجدد، و سرویس آسان در محل.
ساختار و متریال
- بدنه: پلیپروپیلن تقویتشده با پایداری ابعادی مناسب
- مهره پیچی: اعمال نیروی فشاری و قفلکردن لوله
- رینگ گیرنده: درگیری مطمئن با بدنه لوله بدون آسیبزدن به آن
- بوش/اسپیسر: توزیع یکنواخت نیرو
- اورینگ آببند: معمولا از NBR یا EPDM برای آببندی مطمئن
- اینسرت رزوهای (در مدلهای ترکیبی): برنجی یا استنلس برای استحکام رزوه و آببندی بهتر
مزایا در یک نگاه
- نصب بدون جوش و تجهیزات سنگین، سرعت اجرای بالا
- قابلیت باز و بست مجدد و تعمیر آسان
- وزن کم، ضدخوردگی و رسوب؛ مناسب خاکهای مرطوب و خورنده
- تنوع گسترده سایز و امکان تطبیق با اتصالات رزوهای
محدودیتها: حساسیت به سفتکاری بیشازحد، لزوم هممحوری مناسب لوله، کاهش ظرفیت فشار در دماهای بالاتر از مرجع، نیاز به بازبینی دورهای در خطوط با ارتعاش.
انواع متداول
- دو سر پیچی (PE × PE)
- پیچی × نری (برای اتصال به رزوه مادگی)
- پیچی × مادگی (برای اتصال به رزوه نری)
- پیچی تبدیل (تغییر سایز بین دو قطر متفاوت)
سایزبندی و فشار کاری
عرضه در سایزهای ۲۰ تا ۱۱۰ میلیمتر با کلاسهای فشار PN10 / PN16 (پوششدهی نیاز اغلب پروژههای آبرسانی و آبیاری). انتخاب PN بر اساس فشار کاری، شوکهای فشاری و دمای بهرهبرداری انجام شود.
جدول سایز، نوع اتصال و رزوههای متداول
| سایز نامی لوله (میلیمتر) | نوع اتصال رایج | رزوه در مدل ترکیبی | کلاس فشار متداول |
|---|---|---|---|
| 20 | دو سر پیچی، پیچی × نری | 1/2 اینچ | PN10، PN16 |
| 25 | دو سر پیچی، پیچی × نری/مادگی | 3/4 اینچ | PN10، PN16 |
| 32 | دو سر پیچی، پیچی × نری/مادگی | 1 اینچ | PN10، PN16 |
| 40 | دو سر پیچی، پیچی × نری/مادگی | 1 1/4 اینچ | PN10، PN16 |
| 50 | دو سر پیچی، پیچی × نری/مادگی | 1 1/2 اینچ | PN10، PN16 |
| 63 | دو سر پیچی، پیچی × نری/مادگی | 2 اینچ | PN10، PN16 |
| 75–110 | عمدتا دو سر پیچی | — | PN10، PN16 |
نکته فنی: در دمای بهرهبرداری بالاتر از ۲۰°C، ظرفیت فشار را محافظهکارانه دیرِیت کنید. نصب در معرض آفتاب مستقیم نیازمند قطعات مقاوم به UV یا پوششدهی مناسب است.
کاربردها
- آبرسانی شهری/روستایی/صنعتی
- آبیاری قطرهای و بارانی در باغ، مزرعه و گلخانه
- انتقال آب خام، آب شرب و پسابهای سبک
- مدارهای خنککاری و آب برگشتی
- برخی مواد شیمیایی سازگار با پلی اتیلن و الاستومر (قبل از استفاده سازگاری بررسی شود)
راهنمای انتخاب سریع
- فشار و دما: تطابق PN با فشار کاری + اعمال ضریب کاهش برای دماهای بالاتر
- سیال و سازگاری: بررسی کلر آزاد، افزودنیها و مواد شیمیایی با بدنه/اورینگ
- روش اتصال: دو سر پیچی برای لوله به لوله؛ مدلهای نری/مادگی برای اتصال به شیر و کلکتور
- شرایط نصب: فضای کافی برای گردش آچار و دسترسی جهت سرویس
- کیفیت قطعات: بدنه یکنواخت، رزوه سالم، اورینگ بدون بریدگی، رینگ بدون ترک
آموزش نصب خلاصه
- برش تمیز و عمود لوله و پخزدن لبه برای محافظت از اورینگ.
- علامتگذاری عمق ورود براساس طول نشیمن قطعه.
- اطمینان از ترتیب: مهره → رینگ گیرنده → بوش → اورینگ.
- ورود لوله تا توقف مکانیکی و حفظ هممحوری.
- بستن دستی مهره تا گیرایی اولیه؛ سپس با آچار ¼ تا ¾ دور بیشتر (بسته به سایز).
- در مدلهای رزوهدار، آببندی رزوه با نوار PTFE/خمیر مجاز.
- آزمون نشتی با افزایش تدریجی فشار.
عیبیابی سریع
- نشتی از اطراف مهره: بررسی پخ، تمیزی لوله، سلامت اورینگ؛ کمی افزایش سفتی.
- نشتی رزوه: بازکردن، تمیزکاری، آببندی مجدد PTFE و بستن اصولی.
- شلشدن در ارتعاش: استفاده از مهاربند/بست مناسب و بازدید دورهای.
نگهداری دورهای
- بازدید بصری در ۲۴ تا ۷۲ ساعت نخست بهرهبرداری و سپس دورهای
- کنترل سفتی مهرهها در خطوط با ارتعاش/نوسان دما
- پاکسازی رسوبات بیرونی و محافظت UV در فضای باز
- ثبت رخداد نشتی و زمان تعویض اورینگها
مقایسه با زانو جوشی پلی اتیلن
| معیار | زانو پیچی پلی اتیلن | زانو جوشی پلی اتیلن |
|---|---|---|
| زمان نصب | بسیار سریع، بدون دستگاه جوش | نیازمند دستگاه و اپراتور |
| قابلیت باز و بست | دارد، چندبار مصرف | عملا جداسازی ندارد |
| کاربرد نمونه | تعمیرات سریع، پروژههای کوچک/متوسط | فشارهای بالاتر، خطوط دائمی |
| هزینه اولیه ابزار | پایین | بالاتر (اما اتصال یکپارچه) |
| حساسیت اجرایی | سفتکاری کنترلشده و هممحوری | کنترل دمای جوش و تمیزی سطوح |
| انعطاف آینده | بالا | پایین |
نکات ایمنی و اجرایی
- استفاده از آچار تسمهای یا ابزار مناسب برای جلوگیری از آسیب مهره
- تمیزی لوله و قطعات از گردوغبار/روغن جهت حفاظت اورینگ
- اجتناب از پیچاندن لوله تحت تنش و رعایت هممحوری
- استفاده از ضربهگیر و کنترل نرم پمپ در خطوط با شوک فشاری
چرا خرید از سورنا پایپ؟
- تنوع سایز ۲۰ تا ۱۱۰ میلیمتر و کلاسهای PN10/PN16
- تامین مدلهای دو سر پیچی، نری/مادگی و تبدیل از برندهای معتبر
- مشاوره فنی قبل از خرید + راهنمای نصب عملیاتی
- ارسال سریع به سراسر ایران و امکان تکمیل سبد کامل اتصالات
پرسش و پاسخ:
چه سایزی از زانو ۹۰ درجه پیچی برای پروژه من مناسب است؟
سایز را بر اساس قطر بیرونی لوله (۲۰ تا ۱۱۰ میلیمتر) و فشار کاری انتخاب کنید؛ اگر اتصال به شیر/کلکتور دارید، مدلهای نری/مادگی با رزوه متناظر را بردارید. در صورت تردید، مشخصات فشار/دما و نوع سیال را به کارشناسان سورنا پایپ اعلام کنید تا سایز و PN مناسب را پیشنهاد دهند.
چطور میتوانم این محصول را از سورنا پایپ خریداری کنم؟
سریعترین راه، ثبت سفارش از طریق تماس با واحد فروش یا ارسال لیست اقلام (سایز، PN، نوع اتصال) است تا پیشفاکتور و زمان تحویل اعلام شود. امکان تکمیل سبد اتصالات، راهنمای نصب و هماهنگی ارسال در همان مرحله فراهم است.
آیا ارسال این محصول به سراسر ایران انجام میشود؟
بله؛ سورنا پایپ سفارشها را به تمام استانها و شهرها ارسال میکند و بسته به مقصد، بهترین روش حمل انتخاب میشود. برای پروژههای زمانحساس، گزینههای حمل سریع و هماهنگی تحویل در کارگاه نیز قابل ارائه است.
