سهراه پلی اتیلن زمانی استفاده میشود که باید یک خط لوله را به دو شاخه مطمئن تقسیم کنیم یا مسیر جریان را تغییر دهیم. این اتصال برای شبکههای آب و فاضلاب شهری و روستایی، گازرسانی، نفت و پتروشیمی، سیستمهای آبیاری تحتفشار و خطوط فرایندی انتخابی اقتصادی و بادوام است.
در سورنا پایپ، با انتخاب درست سایز، کلاس فشار (SDR)، زاویه انشعاب و روش اتصال، پایداری طولانیمدت شبکه شما تضمین میشود.

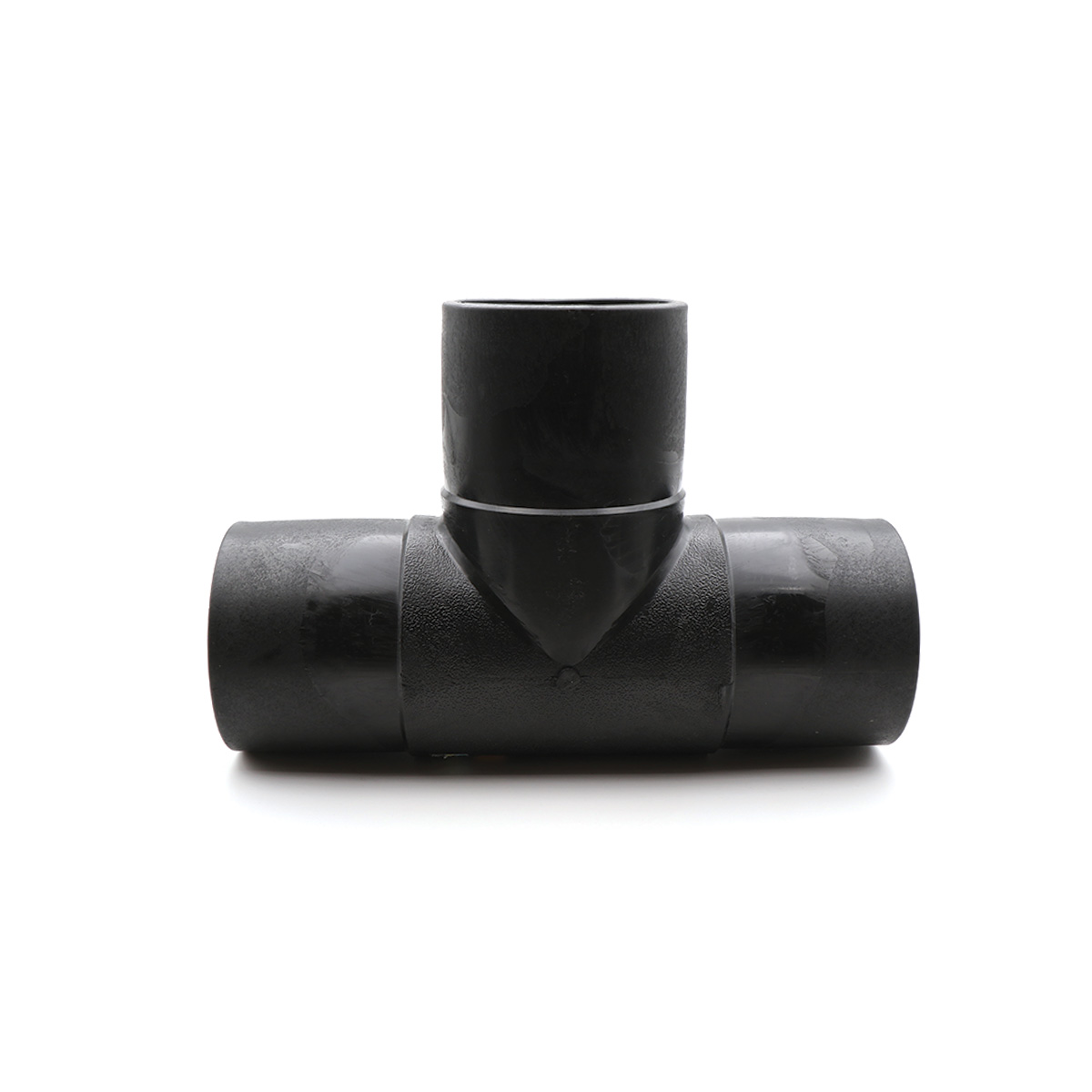

سهراه پلی اتیلن چیست؟
سهراه (Tee) یک اتصال قالبگیری یا ماشینکاریشده از پلی اتیلن—عمدتا PE100 و در برخی پروژهها PE100-RC—است که انشعاب مساوی یا نامساوی را در زاویههای 90°، 60° یا 45° ایجاد میکند. پلی اتیلن به دلیل وزن کم، انعطافپذیری، مقاومت شیمیایی بالا و تحمل ضربه، برای شبکههایی با تنشهای حرارتی و مکانیکی گزینهای مطمئن است.
مزیتهای کلیدی
- کاملا ضد خوردگی و ضد رسوب نسبت به اتصالات فلزی
- اتصال همجنس و آببندی پایدار با جوش لببهلب (Butt Fusion) یا الکتروفیوژن
- بازه دمای کاری متداول پروژههای آبی: حدود -20 تا +40°C (وابسته به گرید و استاندارد پروژه)
- افت فشار کم بهواسطه سطح داخلی صاف
- تحمل خمشهای جزئی بستر و لرزش/زلزله نسبت به اتصالات صلب
انواع سهراه پلی اتیلن در سورنا پایپ
- سهراه مساوی 90° (تزریقی یا جوشی): هر سه دهانه همسایز؛ مناسب انشعاب استاندارد از لوله اصلی.
- سهراه تبدیل (نامساوی): دهانه فرعی کوچکتر یا بزرگتر؛ بهینه برای تنظیم موضعی دبی.
- سهراه 60° و 45° (ماشینکاری): تغییر مسیر نرمتر و کاهش تلاطم.
- سهراه الکتروفیوژن: با کویل داخلی برای جوش تمیز و کنترلشده؛ ایدهآل در فضاهای محدود و تعمیرات.
- سهراه فلنجدار (هسته فولادی): برای اتصال دمونتاژپذیر در واحدهای صنعتی.
معیارهای انتخاب فنی
- سایز نامی (DN): مطابق قطر خارجی لولههای پلی اتیلن.
- کلاس فشار / SDR: نسبت قطر خارجی به ضخامت دیواره (SDR = Do / s) که باید با فشار کاری شبکه همخوان باشد.
- زاویه و نوع انشعاب: 90، 60 یا 45 درجه؛ مساوی یا تبدیل.
- روش اتصال:
- باتفیوژن: سایزهای متوسط و بزرگ.
- الکتروفیوژن: نقاط حساس، انشعابگیری و تعمیرات.
- مکانیکی/فلنجی: اتصال به تجهیزات و بخشهای دمونتاژپذیر.
- شرایط نصب: دمای محیط، دسترسی، کنترل رطوبت/آلودگی و مهارت اپراتور.
راهنمای جوش لببهلب (باتفیوژن)
- کالیبراسیون و ایمنی: دستگاه تنظیم و کالیبره باشد؛ در باد/باران/سرمای زیاد از چادر محافظ استفاده کنید.
- آمادهسازی: لبههای لوله و سهراه را تمیز و همراستا کنید؛ از گیره و غلطک برای هممحوری استفاده شود.
- گرمایش یکنواخت: صفحه داغ با دمای یکنواخت بین دو سطح؛ فشار اولیه تا تشکیل ریم یکنواخت.
- برداشت صفحه و فشردن نهایی: سریع و تمیز صفحه را بردارید و فشار جوش را اعمال کنید.
- خنککاری بدون تنش: تا سرد شدن کامل، مجموعه ثابت و بدون شوک حرارتی بماند.
نکات اجرایی مهم
- ضخامت دیواره سهراه و لوله مطابق دستورالعمل سازنده باشد.
- دمای محیط محل جوشکاری بیش از 5°C و کارگاه خشک و تمیز باشد.
- سطح تماس عاری از گردوغبار، رطوبت و خراش باشد.
- هممحوری دقیق؛ بیترازی منجر به تنش پسماند میشود.
تعریف ابعادی سهراه مساوی 90°
- Z: طول کلی سهراه
- Z1: فاصله مرکز دو دهانه موازی تا انتهای دهانه سوم
- L: ارتفاع هر طرف سهراه از مرکز تا لبه اتصال
این سه شاخص برای طراحی، جانمایی و محاسبه فضای نصب حیاتیاند.
جدول ابعاد سهراه مساوی پلی اتیلن 90° (تزریقی)
پیش از سفارش، مشخصات هر کد کالا با دیتاشیت تطبیق داده شود.
| شرح کالا | Z (میلیمتر) | Z1 (میلیمتر) | L (میلیمتر) |
|---|---|---|---|
| سهراه °90 تزریقی پلی اتیلن 500 | 970 | 511 | 201 |
| سهراه °90 تزریقی پلی اتیلن 450 | 970 | 511 | 201 |
| سهراه °90 تزریقی پلی اتیلن 400 | 645 | 325 | 125 |
| سهراه °90 تزریقی پلی اتیلن 355 | 651 | 326 | 125 |
| سهراه °90 تزریقی پلی اتیلن 315 | 596 | 299 | 125 |
| سهراه °90 تزریقی پلی اتیلن 280 | 601 | 324 | 101 |
| سهراه °90 تزریقی پلی اتیلن 250 | 517 | 282 | 101 |
| سهراه °90 تزریقی پلی اتیلن 225 | 454 | 262 | 102 |
| سهراه °90 تزریقی پلی اتیلن 200 | 450 | 239 | 108 |
| سهراه °90 تزریقی پلی اتیلن 180 | 466 | 234 | 107 |
| سهراه °90 تزریقی پلی اتیلن 160 | 400 | 200 | 102 |
| سهراه °90 تزریقی پلی اتیلن 140 | 375 | 194 | 35 |
| سهراه °90 تزریقی پلی اتیلن 125 | 290 | 147 | 67 |
| سهراه °90 تزریقی پلی اتیلن 110 | 317 | 159 | 85 |
| سهراه °90 تزریقی پلی اتیلن 90 | 247 | 136 | 70 |
| سهراه °90 تزریقی پلی اتیلن 75 | 248 | 124 | 72 |
| سهراه °90 تزریقی پلی اتیلن 63 | 221 | 106 | 60 |
| سهراه °90 تزریقی پلی اتیلن 50 | 208 | 108 | 59 |
| سهراه °90 تزریقی پلی اتیلن 40 | 151 | 96 | 38 |
| سهراه °90 تزریقی پلی اتیلن 32 | 133 | 81 | 28 |
انتخاب سریع بر اساس کاربری
| کاربری | فشار کاری رایج | SDR پیشنهادی* | روش اتصال رایج | نوع سهراه پیشنهادی |
|---|---|---|---|---|
| آبرسانی شهری | 10–16 bar | SDR11/13.6 | باتفیوژن، الکتروفیوژن | مساوی 90° یا 45° |
| آبیاری تحتفشار | 6–10 bar | SDR17/13.6 | باتفیوژن | مساوی 90° |
| فاضلاب ثقلی/تحتفشار | 3–10 bar | SDR26/17 | باتفیوژن، فلنج | مساوی یا تبدیل 45° |
| گازرسانی | طبق مشخصات بهرهبردار | SDR11 (رایج) | الکتروفیوژن | مساوی/تبدیل 90° |
| نفت و پتروشیمی | بسته به سیال/دما | SDR11/13.6 | فلنج، الکتروفیوژن | فلنجدار یا تقویتی |
* انتخاب SDR و کلاس فشار باید با استاندارد پروژه، دمای سرویس و ضریب اطمینان همخوان باشد.
دیگر گونههای پرکاربرد
- سهراه مساوی 90° سفارشی
- سهراه تبدیل پلی اتیلن
- سهراه پلی اتیلن 60° (ماشینکاری)
- سهراه پلی اتیلن 45° (ماشینکاری)
- سهراه الکتروفیوژن و سهراه تبدیل الکتروفیوژن
- شیر انشعاب سهراهی
- سهراه 90° کاروگیت
- سهراه مساوی/نامساوی فلنجدار هسته فولادی
کنترل کیفیت و بازرسی
- ردیابی بچنامبر مواد اولیه (PE100/PE100-RC) و مدارک تست فشار
- کنترل ابعادی Z، Z1 و L و بررسی بیضیشدگی دهانهها
- بازرسی ریم جوش و تست نشتی پس از نصب
- رعایت زمانهای گرمایش/سردایش مطابق دستورالعمل دستگاه جوش
چرا سورنا پایپ؟
- سبد کالایی کامل در سایزهای 63 تا 250 میلیمتر (و در برخی پروژهها تا 500)
- مشاوره فنی رایگان برای انتخاب سایز، SDR و روش اتصال
- هماهنگی لجستیکی و امکان ارسال سریع به کارگاه پروژه
- همخوانی با استانداردهای پروژه و ارائه دیتاشیت و گزارش کیفیت
پرسش و پاسخ:
چطور سایز مناسب سهراه پلی اتیلن را انتخاب کنم؟
ابتدا قطر خارجی لوله (DN) و کلاس فشار/SDR خط را مشخص کنید، سپس زاویه و نوع انشعاب (مساوی یا تبدیل) را انتخاب کنید. تیم فنی سورنا پایپ با دریافت نقشه و فشار کاری، سایز و SDR بهینه را در لحظه پیشنهاد میدهد.
چگونه این محصول را از سورنا پایپ خریداری کنم؟
از طریق تماس با واحد فروش یا ارسال لیست متریال، پیشفاکتور فوری دریافت میکنید. پس از تایید، سفارش ثبت و مطابق برنامه پروژه، ارسال و تحویل در محل کارگاه هماهنگ میشود.
آیا سورنا پایپ به سراسر ایران ارسال دارد؟
بله؛ سفارشها به تمام استانها و شهرها ارسال سراسری میشوند. برای پروژههای زمانمحور، امکان هماهنگی زمانبندی تحویل و بارگیری مستقیم به کارگاه فراهم است.
