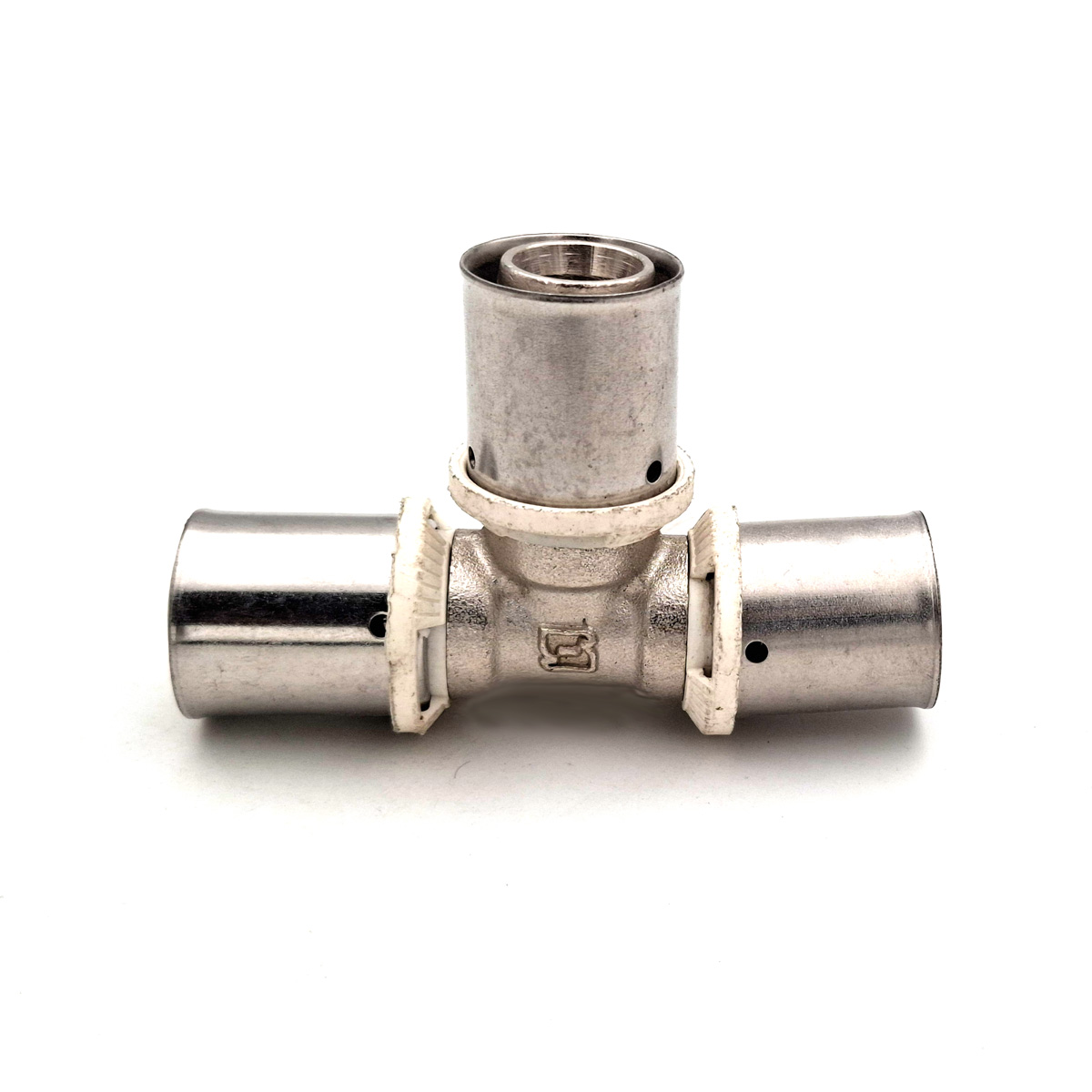

سهراهی پرسی یکی از اتصالات کلیدی در سیستمهای لولهکشی پنجلایه (PEX-AL-PEX) و برخی سیستمهای پرسی مشابه است که برای گرفتن انشعاب از خط اصلی و تقسیم جریان به دو مسیر فرعی بهکار میرود. این اتصال بهکمک آستین (اسامی رایج: بوش/سلیو) فلزی و اورینگهای آببند، پس از «پرس» با فک استاندارد، یک اتصال دائم، مطمئن و بدون نشتی ایجاد میکند. نتیجهی کار: سرعت اجرای بالا، آببندی پایدار در آب سرد و گرم بهداشتی، گرمایش رادیاتوری و گرمایش از کف.
اجزا و ساختمان
- بدنه اصلی: عموما برنج فورجکاریشده با آبکاری محافظ (برای دوام و مقاومت در برابر خوردگی و رسوب).
- آستین پرسی: استنلس استیل شکلدادهشده برای قفل مکانیکی پس از پرس.
- اورینگها: معمولا EPDM مقاوم به دما و کلر، دو حلقه آببند برای اطمینان از آببندی طولانیمدت.
- استاپ داخلی/شیار راهنما: برای اطمینان از ورود کامل لوله تا عمق استاندارد.
انواع رایج سه راهی پرسی
- سهراهی مساوی (Equal Tee): هر سه دهانه هماندازه (مثلا 20×20×20).
- سهراهی نامساوی/کاهنده (Reducing Tee): یک یا دو دهانه کوچکتر از خط اصلی (مثلا 25×20×25 یا 32×25×20).
- سهراهی با رزوه ترکیبی: در برخی سیستمها ممکن است یکی از خروجیها رزوهای (نری/مادگی) باشد؛ در پروژههای ترکیبی کاربرد دارد.
کاربردها
- آبرسانی سرد و گرم بهداشتی در واحدهای مسکونی، اداری و تجاری
- گرمایش از کف و رادیاتوری (رفت و برگشت کلکتورها)
- انشعابگیری از رایزرها برای واحدها یا فضاهای مجزا
- شبکههای صنعتی سبک و سیالات غیرخورنده با دما و فشار مجاز
مزایا
- آببندی دائم و مطمئن: حذف خطاهای رایج رزوهکاری و تفلونپیچی
- سرعت و تمیزی اجرا: مناسبِ پروژههای پرتعداد با تقاضای تحویل سریع
- افت فشار کم: مسیر داخلی بهینه و سطح صیقلی
- دوام بالا: مقاومت در برابر خوردگی، رسوب و سیکلهای دمایی
- ایمنی و یکنواختی: کیفیت نصب یکنواخت بین مجریان مختلف با ابزار استاندارد
راهنمای انتخاب
- سایز: متناسب با دبی و نقشه هیدرولیکی (رایج: 16، 20، 25، 32 میلیمتر؛ در برخی سیستمها تا 40).
- نوع سهراهی: مساوی برای انشعابات همسایز؛ نامساوی برای کاهش سایز مصرفکننده.
- پروفایل فک پرس: مطابق سیستم و برند لوله/اتصال (رایج: U، TH، H یا B). حتما فک صحیح را انتخاب کنید.
- کیفیت آببند: اورینگهای مرغوب (EPDM) و بدنه برنجی فورج برای طول عمر بیشتر.
- شرایط کاری: فشار و دمای طراحی شبکه (معمولا شبکههای پنجلایه تا 10 بار و دماهای بالای 70–90°C بسته به طراحی سیستم پشتیبانی میشود؛ مقدار دقیق تابع مشخصات سازندهی لوله/اتصال است).
مشخصات فنی معمول (راهنمای عمومی)
| ویژگی | مقدار/توضیح معمول |
|---|---|
| جنس بدنه | برنج فورجکاریشده با آبکاری محافظ |
| جنس آستین | استنلس استیل فرمدار |
| آببندی | 2 حلقه اورینگ EPDM مقاوم به دما و کلر |
| سایزبندی رایج | 16، 20، 25، 32 (برخی سیستمها تا 40) |
| نوع | مساوی و نامساوی (Reducing) |
| پروفایل پرس | U / TH / H / B (مطابق توصیه سیستم/برند) |
| سیالات سازگار | آب سرد و گرم بهداشتی، مدار گرمایشی (گلیکول رقیق در صورت مجاز بودن سیستم) |
| کاربرد | آبرسانی، گرمایش از کف، رادیاتور، انشعابگیری از رایزر |
نکته: مقادیر نهایی فشار/دما و پروفایل فک را همیشه با سیستم لوله/برند استفادهشده هماهنگ کنید.
آموزش نصب گامبهگام
- برش تمیز: لوله را با قیچی/ابزار مخصوص، کاملا عمود بر محور برش دهید.
- کالیبراسیون و پخزنی: دهانه لوله را با ابزار کالیبراتور گرد و یکنواخت کنید و لبه داخلی را کمی پخ بزنید تا اورینگ آسیب نبیند.
- علامتگذاری عمق ورود: با گیج یا بدنه اتصال، عمق استاندارد ورود لوله را روی بدنه لوله علامت بزنید.
- جایگذاری لوله: لوله را تا برخورد به استاپ داخلیِ سهراهی پرسی وارد کنید (علامت باید مماس با لبه آستین باشد).
- انتخاب فک صحیح: فک پرس مطابق پروفایل سیستم (U/TH/…) را روی آستین قرار دهید.
- پرس کامل: ماشه دستگاه را تا انتها فشار دهید تا فکها قفل پرس را کامل کنند؛ پرس ناقص ممنوع.
- بازبینی نهایی: یکنواختی چینخوردگی آستین، سالم بودن بدنه و قرارگیری علامت عمق را کنترل کنید.
اشتباهات رایج:
- عدم کالیبراسیون و پخزنی → آسیب به اورینگ و نشت
- استفاده از فک نامنطبق با پروفایل اتصال → آببندی ناقص
- پرس ناقص یا دوبارهپرس روی یک اتصال → تضعیف آستین
- چرخش اتصال هنگام پرس → نامیزانی و تنش موضعی
یادآوری مهم: اتصال پرسی دائم است و پس از پرس بازشدنی نیست؛ برای اصلاح مسیر از کوپل، بوشن یا سهراهی جدید استفاده کنید.
نکات طراحی و اجرا
- مدیریت انبساط طولی: در مسیرهای بلند، حلقه انبساط یا تغییر جهت مناسب لحاظ شود.
- فواصل بستها: طبق ضوابط سیستم پنجلایه (فواصل مناسب برای جلوگیری از لرزش و تنش).
- دسترسیپذیری: در سقف کاذب یا داکتها، دسترسی برای بازرسی و نگهداری آینده فراهم شود.
- تست فشار: پس از اتمام پرسها، شبکه را طبق دستورالعمل پروژه تحت تست هیدرواستاتیک قرار دهید.
عوامل موثر بر قیمت
- سایز و نوع (مساوی/نامساوی)
- کیفیت آلیاژ و اورینگ
- پروفایل و دقت ساخت آستین پرسی
- گواهیها و کنترل کیفیت تولید
- شرایط بازار و برند
برای استعلام قیمت روز و خرید «سه راهی پرسی» در سایزها و مدلهای مختلف، با سورنا پایپ تماس بگیرید یا درخواست پیشفاکتور خود را ثبت کنید.
پرسش و پاسخ:
تفاوت سهراهی پرسی مساوی و نامساوی چیست؟
مساوی یعنی هر سه دهانه هماندازهاند و برای انشعاب همسایز بهکار میرود. نامساوی یک یا دو دهانه کوچکتر/بزرگتر دارد و برای کاهش سایز مصرفکننده یا تنظیم دبی مسیر فرعی استفاده میشود.
بعد از پرس اگر اشتباه نصب کنم میتوانم اتصال را باز کنم؟
خیر. اتصال پرسی دائم است و بازشدنی نیست. باید بخش اشتباه را برش دهید و با یک اتصال جدید (مثلا بوشن یا سهراهی دیگر) اصلاح کنید.
از کدام پروفایل فک (U/TH/H/B) استفاده کنم؟
پروفایل فک باید دقیقا مطابق سیستم لوله/اتصال شما باشد. پیش از اجرا، راهنمای همان سیستم را بررسی کنید و همه اتصالات پروژه را با همان پروفایل پرس کنید تا آببندی یکنواخت بماند.
