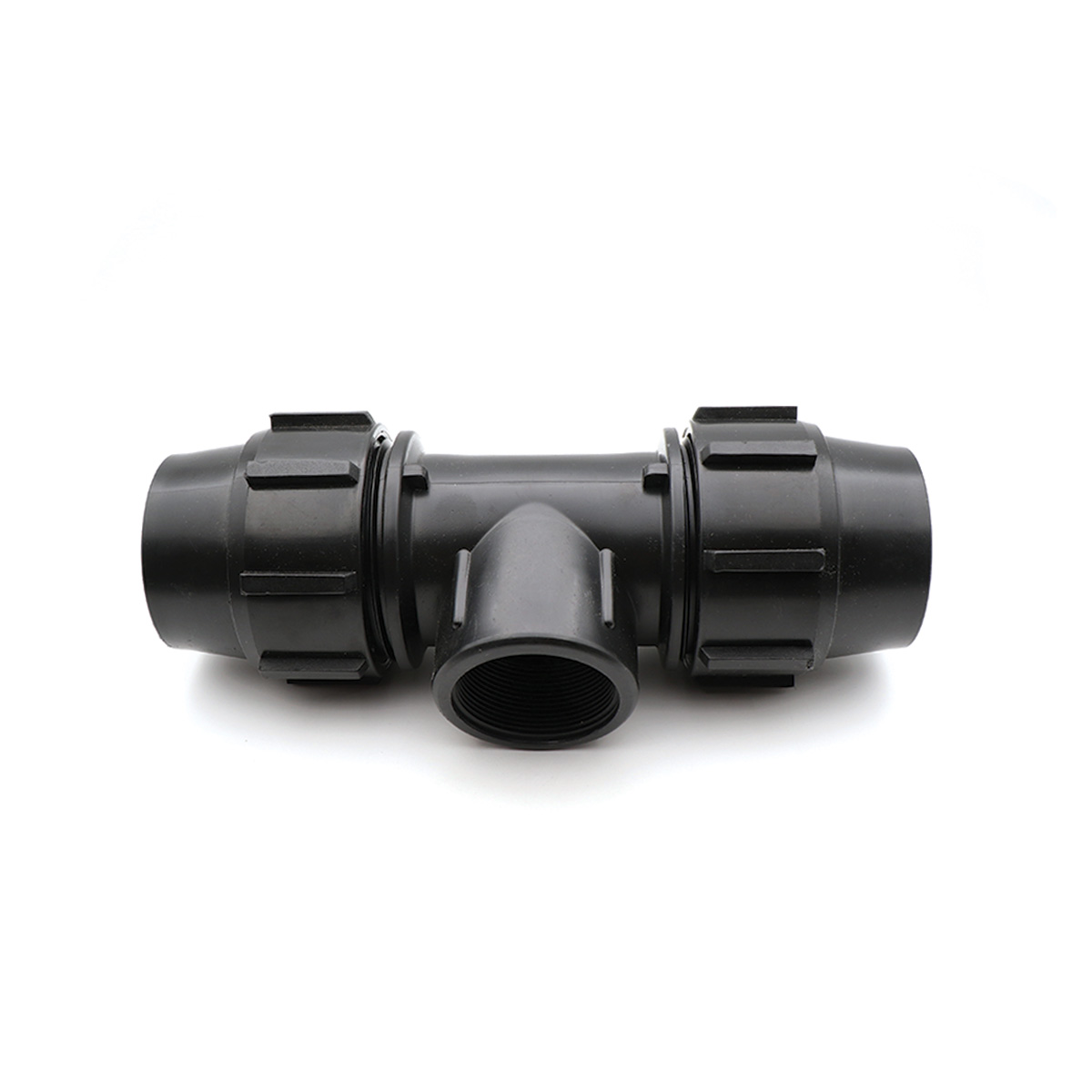

سه‌راه تبدیل پیچی پلی اتیلن سورنا پایپ، راهکاری اقتصادی و قابل‌اعتماد برای گرفتن انشعاب هم‌زمان با تغییر سایز در خطوط لوله پلی اتیلن است. این اتصال با مکانیزم فشاری (Compression) و آب‌بندی اورینگی، بدون نیاز به جوش اجرا می‌شود و برای آبرسانی، آبیاری، فاضلاب کم‌فشار و انتقال سیالات صنعتی سبک گزینه‌ای سریع و کم‌هزینه است.

سه‌راه تبدیل پیچی دقیقا چیست؟

اتصالی سه‌ورودی/خروجی که معمولا یک دهانه بزرگ‌تر (خط اصلی) و دو دهانه کوچک‌تر (انشعابات) دارد. هر دهانه شامل سرپیچ، بوش، اسپلیت‌رینگ و اورینگ است تا با سفت‌کردن یکنواخت، لوله مهار و آب‌بندی مطمئن برقرار شود. هدف: گرفتن انشعاب و کاهش سایز، بدون توقف طولانی خط و بدون تجهیزات جوشکاری.

اجزای کلیدی

• بدنه: از پلی اتیلن/پلیمر مهندسی مقاوم برای مسیر جریان.
• سرپیچ (NUT): تامین فشار و قفل‌کردن مجموعه.
• اسپلیت‌رینگ (Grip Ring): جلوگیری از لغزش لوله.
• بوش/حلقه نگهدارنده: توزیع یکنواخت نیرو روی اورینگ و بدنه.
• اورینگ NBR/EPDM: آب‌بندی در برابر نشت.
• بوشینگ تبدیل: ایجاد تغییر قطر موثر در مدل‌های تبدیل.

مزایا برای پروژه شما

• تبدیل سایز هم‌زمان با انشعاب؛ بدون اتصالات اضافی.
• نصب سریع و ساده؛ بی‌نیاز از برق و دستگاه جوش.
• آب‌بندی مطمئن با نشیمن اورینگ مهندسی‌شده.
• ماندگاری مکانیکی و شیمیایی در شرایط متداول آب و کشاورزی.
• مقاوم در فضای باز (در مدل‌های دارای افزودنی ضد UV).
• قابل دمونتاژ و استفاده مجدد در مسیرهای دیگر.

محدوده کاری پیشنهادی

• فشار اسمی: PN10 تا PN16 (آب سرد/آبیاری).
• دما: حدود 0 تا 40 درجه سانتی‌گراد (با افزایش دما، تحمل فشاری کاهش می‌یابد).
• سازگاری: قابل استفاده با لوله‌های پلی اتیلن مطابق قطر خارجی استاندارد (SDR رایج آبرسانی).

سایزبندی‌های پرمصرف

ورودی اصلی (میلی‌متر)	خروجی 1	خروجی 2	رده فشاری	نمونه کاربرد
32	25	25	PN16	انشعاب از خط مزرعه به دو خط قطره‌ای
40	32	32	PN16	آبرسانی باغ و ویلا
50	32	32	PN10/16	تقسیم آب به دو بلوک آبیاری
63	40	40	PN16	شبکه آبیاری بارانی
63	50	32	PN16	دو انشعاب با دبی متفاوت
75	50	50	PN10/16	خطوط اصلی روستایی
90	63	50	PN10	انشعاب ثانویه در مزارع بزرگ
110	90	63	PN10	کاهش سایز در مناطق با مصرف کمتر

نکته: ترکیب سایزها متنوع است؛ قطر خارجی لوله را حتما با کاتالوگ قطعه تطبیق دهید.

راهنمای انتخاب

• دبی دو خروجی از ظرفیت هیدرولیکی خط اصلی تجاوز نکند.
• فشار کاری: برای نزدیک PN16 از بدنه و اورینگ تقویت‌شده استفاده کنید.
• هماهنگی با SDR: صرف قطر خارجی کافی نیست؛ سختی حلقوی روی آب‌بندی موثر است.
• کیفیت سیال: برای آب‌های ماسه‌دار، فیلترگذاری و بازبینی دوره‌ای اسپلیت‌رینگ را لحاظ کنید.
• شرایط نصب: فضای دسترسی، امکان سرویس و جهت خروجی‌ها را از قبل برنامه‌ریزی کنید.

آموزش نصب خلاصه

1. جریان را قطع و محل کار را ایمن کنید.
2. لوله‌ها را صاف ببُرید و لبه را کمی پخ بزنید.
3. سرپیچ، اسپلیت‌رینگ و بوش را به‌ترتیب روی لوله قرار دهید.
4. در صورت مجاز بودن، کمی روانکاری انجام دهید و لوله را تا علامت عمق، داخل بدنه فرو ببرید.
5. ابتدا دستی و سپس با آچار، سرپیچ‌ها را تا گشتاور توصیه‌شده سفت کنید (از بیش‌سفت‌کردن بپرهیزید).
6. پس از هواگیری، تست نشتی/فشار انجام دهید.

چک‌لیست اجرا و نگهداری

• برش و پخ‌زنی صحیح → از آسیب به اورینگ جلوگیری می‌کند.
• تمیزی محل اتصال → شن/گل زیر اورینگ = نشت.
• رعایت عمق نشیمن → هر لوله تا انتهای نشیمنگاه وارد شود.
• گشتاور مناسب → شل = نشت / زیاد = ترک‌خوردگی.
• تست اولیه با فشار پروژه → قبل از بهره‌برداری.
• بازبینی دوره‌ای در فضای باز → کنترل سفتی سرپیچ و سلامت اورینگ.

خطاهای رایج

• استفاده از لوله غیراستاندارد (عدم انطباق قطر).
• عدم پخ‌زنی و آسیب به اورینگ.
• حذف فیلتر در آبیاری و کاهش عمر قطعات داخلی.
• گشتاور نامناسب یا ابزار نامرغوب.
• بی‌توجهی به انبساط حرارتی در مسیرهای طولانی.

کاربردها

آبرسانی شهری/روستایی، آبیاری قطره‌ای و بارانی، فاضلاب کم‌فشار و آب‌های سطحی، شست‌وشو/خنک‌کاری و انتقال سیالات غیرخورنده در صنایع سبک.

مقایسه سریع

• در برابر جوش لب‌به‌لب: سریع‌تر و ساده‌تر؛ برای فشار/دماهای خیلی بالا جوش ارجح است.
• در برابر الکتروفیوژن: هزینه کمتر و اجرای ساده‌تر؛ برای خطوط مدفون حساس، الکتروفیوژن مناسب‌تر است.
• در برابر اتصالات فلزی رزوه‌ای: بدون خوردگی و سازگار با PE؛ تحمل مکانیکی فلز در دما/فشار بالا ممکن است بیشتر باشد.

عوامل موثر بر قیمت

سایز و نسبت تبدیل، رده فشاری (PN)، کیفیت اورینگ و اسپلیت‌رینگ، افزودنی مقاوم به UV، و گواهی‌های کنترل کیفیت.

نکات طراحی هیدرولیکی

• افت فشار ناشی از کاهش سایز را محاسبه و مدیریت کنید.
• از تنش خمشی و بارگذاری غیرمحوری روی سه‌راهی جلوگیری کنید.
• پیش‌بینی شیر قطع‌کن و کوپلینگ تعمیراتی در مجاورت این اتصال پلی اتیلن را فراموش نکنید.

سورنا پایپ با سبد کامل سایزها و رده‌های فشاری، تحویل سریع، مشاوره فنی پیش از خرید و پشتیبانی پس از نصب، انتخاب و اجرای شما را کم‌ریسک و اقتصادی می‌کند. امکان ثبت سفارش آنلاین/تلفنی و ارسال به پروژه‌های عمرانی، کشاورزی و صنعتی فراهم است.
