کمربند انشعاب پلی اتیلن (سِدِل)، اتصالی است که بدون برش خط اصلی، انشعاب جدید را روی لولههای آبرسانی و آبیاری ایجاد میکند. بدنه دولکه، گسکت آببند و خروجی رزوهای یا فلنجی، نصب سریع، آببندی مطمئن و هزینه اجرای پایین را تضمین میکند.
کمربند انشعاب چیست و کجا استفاده میشود؟
سدل روی لوله اصلی بسته میشود و پس از سوراخکاری کنترلشده، خروجی رزوهای (BSP/NPT) یا فلنجی برای اتصال شیر، رایزر، هیدرانت یا تجهیزات اندازهگیری فراهم میکند. در شبکههای آب شرب، آبیاری قطرهای/بارانی، خطوط پساب تصفیهشده و انشعابات صنعتی کاربرد دارد.
انواع رایج

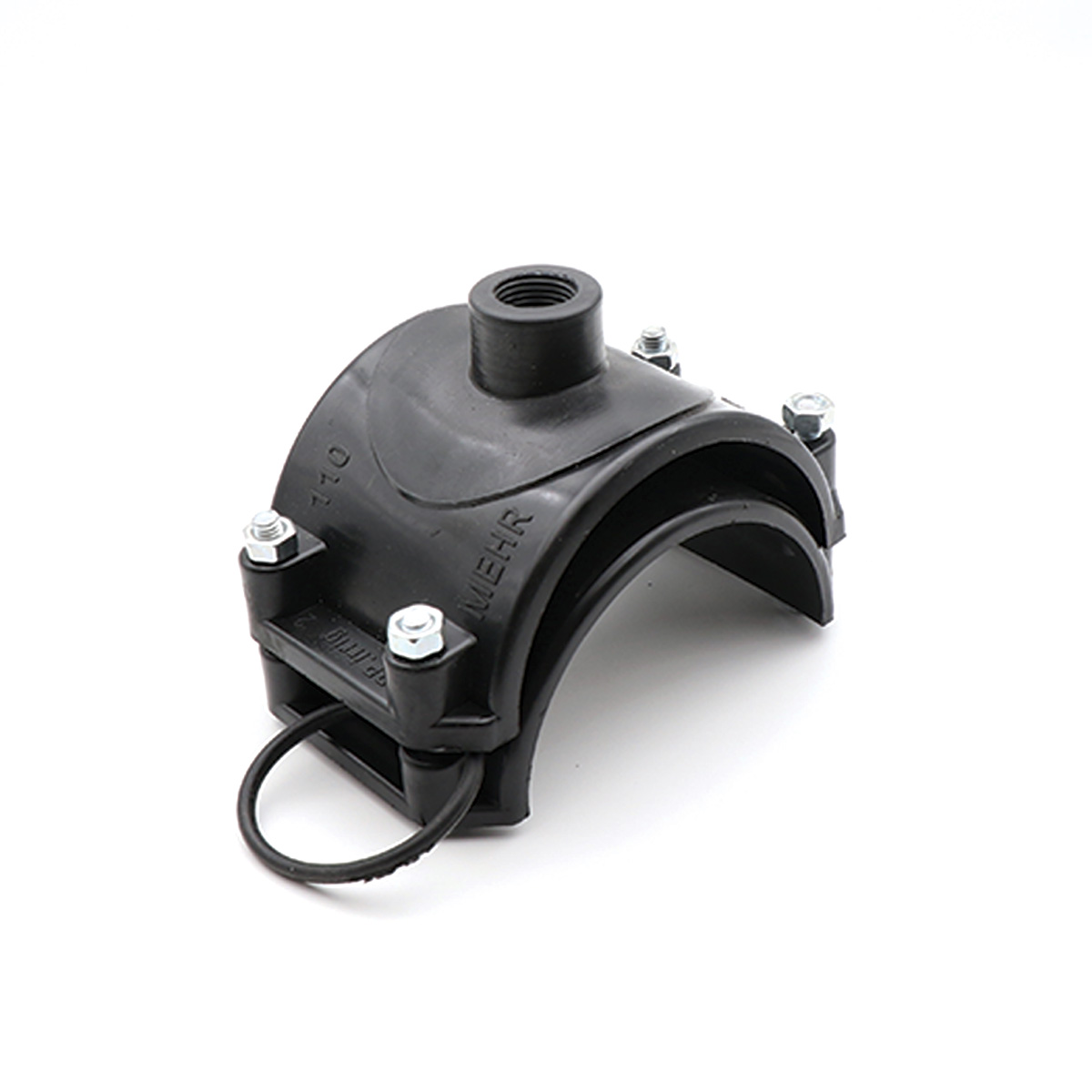

- پیچی (Mechanical Saddle): نصب سریع با پیچومهره؛ مناسب پروژههای عمرانی و کشاورزی.
- الکتروفیوژن (Electrofusion Saddle): مخصوص فشارهای بالاتر و شبکههای حساس؛ اجرای استاندارد با دستگاه EF و زمان خنککاری مشخص.
- خروجیها: رزوه داخلی/خارجی ½ تا 2 اینچ یا فلنجی از DN50 به بالا (متناسب با تجهیز مصرفی).
اجزا و متریال
- بدنه: پلی اتیلن PE100 یا پلیپروپیلن مقاوم به ضربه.
- لاستیک آببند (گسکت): EPDM برای آب و فضای باز؛ NBR برای محیطهای حاوی روغن/هیدروکربن.
- پیچ و مهره: فولاد گالوانیزه سرد/گرم یا استیل ضدزنگ برای محیطهای خورنده.
- خروجی: رزوه BSP/NPT یا فلنج مطابق استاندارد تجهیز.
استانداردها و کلاس فشاری
تولید همخوان با الزامات سیستمهای لولهکشی پلی اتیلن (ISO/EN رایج در آبرسانی تحت فشار). کلاسهای متداول PN10 و PN16 در دمای 20°C تعریف میشوند؛ در دماهای بالاتر باید دیریت (کاهش فشار مجاز) اعمال شود.
کاربردها
- انشعابگیری سریع برای نصب شیر خودکار، رایزر، فشارشکن یا هیدرانت
- ایجاد نقاط تزریق کود/اسید در فرتیگیشن و واحد فیلتراسیون
- اتصال خطوط فرعی به مسیر انتقال روستایی/مزرعه
- نصب پرشرگیج/دبیسنج و برداشت نمونه در خطوط پایش
مشخصات فنی رایج
| ویژگی | بازه/توضیح |
|---|---|
| قطر لوله اصلی قابل نصب | 63 تا 400 میلیمتر (برخی برندها تا 560) |
| سایز خروجی | ½ تا 2 اینچ رزوهای، یا فلنجی از DN50 به بالا |
| کلاس فشاری متداول | PN10 و PN16 (بسته به سایز و متریال) |
| نوع رزوه | BSP یا NPT مطابق تجهیز مصرفی |
| متریال گسکت | EPDM / NBR |
| جنس پیچها | فولاد گالوانیزه یا استیل ضدزنگ |
| بازه دمای کاری | حدود 0 تا 40°C برای آبرسانی معمول (نیاز به دیریت در دماهای بالاتر) |
راهنمای انتخاب سایز (پیشنهادی)
| قطر بیرونی لوله (میلیمتر) | سایز خروجی پیشنهادی | کلاس فشاری پیشنهادی |
|---|---|---|
| 63 | ½″ تا 1″ | PN10 |
| 75 | ¾″ تا 1″ | PN10–PN16 |
| 90 | 1″ تا 1¼″ | PN16 |
| 110 | 1″ تا 1½″ | PN16 |
| 125 | 1¼″ تا 1½″ | PN16 |
| 160 | 1½″ تا 2″ | PN16 |
| 200 | 2″ (یا فلنجی) | PN16 |
| 250–400 | خروجی فلنجی/رزوه تقویتی | بر اساس طراحی شبکه |
نکته: انتخاب نهایی را بر پایه فشار کاری، نوع سیال، SDR لوله و استاندارد رزوه تجهیز انجام دهید.
مراحل نصب خلاصه
- ایمنسازی و صفر کردن فشار خط
- تمیزکاری و خشککردن محل نصب
- جانمایی نیمبدنهها و گسکت، بستن اولیه پیچها با دست
- سفتکردن ضربدری و مرحلهای تا گشتاور توصیهشده سازنده
- سوراخکاری از طریق خروجی با مته/گردبر مناسب و جمعآوری تراشهها
- نصب اتصال رزوهای/فلنجی با نوار PTFE یا اورینگ مناسب
- تست فشار و نشتی
الکتروفیوژن: تراش سطحی، چربیزدایی، تنظیم پارامتر دستگاه و رعایت کامل زمان خنککاری قبل از بهرهبرداری.
نکات کلیدی و خطاهای رایج
- قطر مته را دقیق انتخاب کنید تا لبه سوراخ پوسته نشود.
- سفتکردن بیش از حد پیچها موجب تغییرشکل بدنه و نشتی میشود.
- نشستن تمیز و بدون پیچخوردگی گسکت روی قوس لوله حیاتی است.
- برای خطوط خورنده/روباز، پیچ استیل و بدنه با UV مقاوم پیشنهاد میشود.
- در فشارهای بالا یا شبکههای حیاتی، مدل الکتروفیوژن انتخاب مطمئنتری است.
- روی لولههای کهنه یا بیضوی، از کلمپ هممحوری کمک بگیرید.
نگهداری و بازرسی
- 24 تا 72 ساعت پس از راهاندازی بازدید اولیه و رفع نشتیهای احتمالی
- پیش از هر فصل آبیاری: بازبینی پیچها، تمیزکاری رسوبات اطراف خروجی
- مشاهده ترک سطحی، تغییر فشار غیرعادی یا ناهنجاری آببندی = زمان تعویض
عوامل موثر بر قیمت
سایز لوله اصلی و قطر خروجی • کلاس فشاری • کیفیت گسکت • جنس پیچها (گالوانیزه/استیل) و ضخامت بدنه • نوع خروجی (رزوهای/فلنجی) و دقت ماشینکاری • برند و شرایط گارانتی.
چرا «سورنا پایپ»؟
- تنوع کامل سایز/کلاس: از 63 تا 400 میلیمتر، خروجی رزوهای و فلنجی
- مشاوره فنی واقعی: انتخاب دقیق بر اساس فشار، SDR و تجهیز مصرفی
- تامین پروژهای سریع: پیشفاکتور بر مبنای لیست متریال و ارسال فوری
- پشتیبانی پس از فروش: راهنمای نصب و تست فشار، تیم پاسخگو
برای استعلام قیمت روز، موجودی و دریافت مشاوره فنی رایگان همین حالا با «سورنا پایپ» تماس بگیرید.
پرسش و پاسخ:
چه سایزی از کمربند برای لوله من مناسب است؟
ملاک، قطر بیرونی لوله (OD)، فشار کاری و SDR است؛ مثلا روی لوله 110 میلیمتر معمولا خروجی 1″ تا 1½″ پیشنهاد میشود. مشخصات لوله و تجهیز را برای ما ارسال کنید تا سایزبندی دقیق و گشتاور پیشنهادی سازنده را اعلام کنیم.
چگونه سفارش بدهم و آیا ارسال به سراسر ایران انجام میشود؟
از طریق تماس یا پیام واتساپ، پیشفاکتور در همان روز صادر میشود و امکان پرداخت نقدی/کارتبهکارت/چک شرکتی وجود دارد. مرسولات از طریق باربریهای طرفقرارداد به تمام نقاط ایران ارسال میشوند؛ تحویل مرحلهای پروژهای هم قابل هماهنگی است.
پیچی بگیرم یا الکتروفیوژن؟
اگر اولویت شما نصب سریع و اقتصادی در فشارهای متداول (PN10–PN16) است، مدل پیچی مناسبتر است. برای خطوط حیاتی، فشار بالاتر یا حساس به نشتی، الکتروفیوژن با آببندی یکنواختتر گزینه مطمئنتری خواهد بود.
