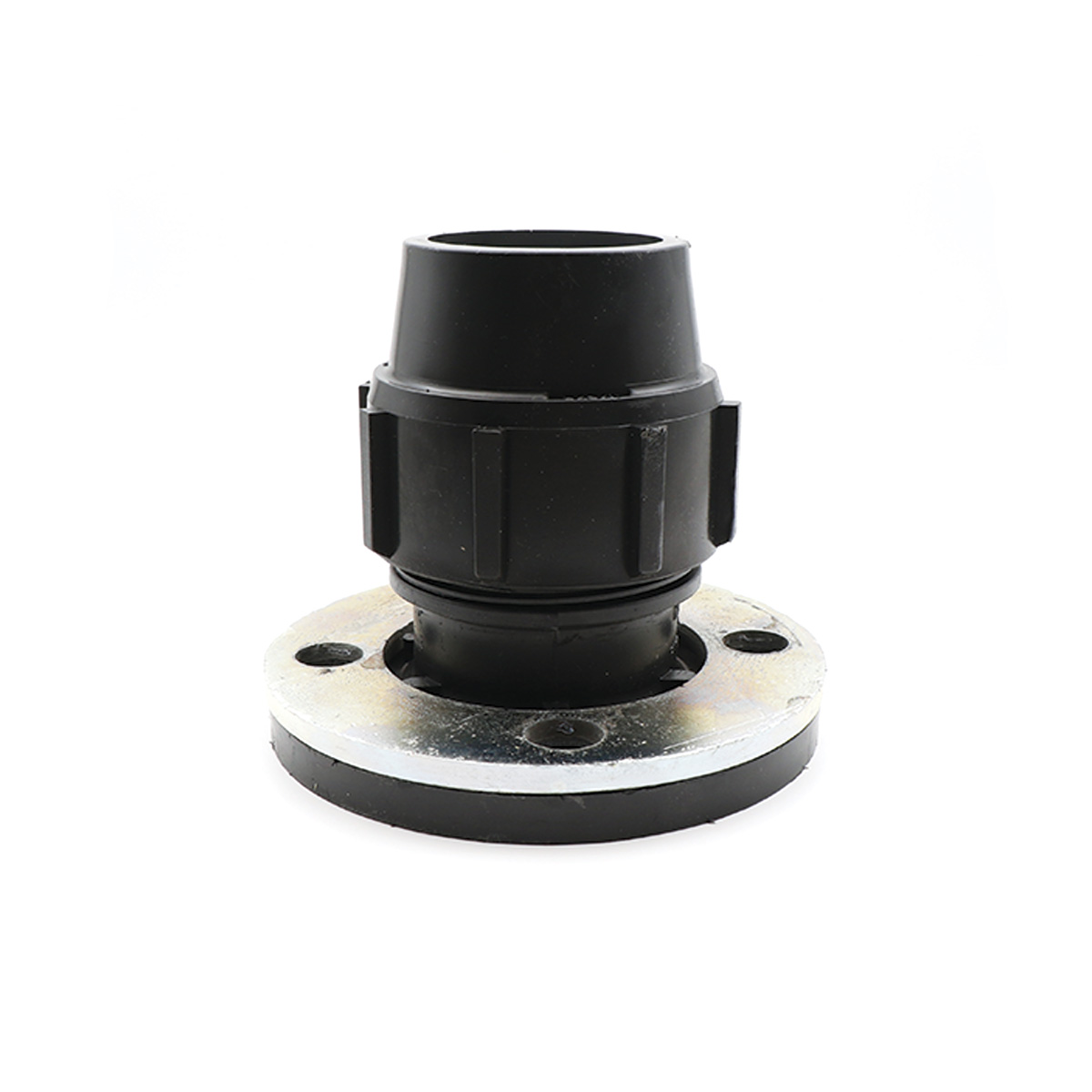

اتصال پیچی فلنجدار پلی اتیلن، راهکاری سریع، ایمن و اقتصادی برای پیوند دادن لولههای PE به تجهیزات فلنجی مانند شیرآلات، پمپها، کنتورها و مخازن است. این اتصال پلی اتیلن به دلیل آببندی مطمئن، نصب بدون جوشکاری و امکان بازکردن و سرویس دورهای، در پروژههای آبرسانی شهری و روستایی، خطوط انتقال فاضلاب، سامانههای آبیاری تحت فشار و شبکههای صنعتی کاربرد گستردهای دارد.
در سورنا پایپ، این محصول با تمرکز بر اصالت کالا، مشخصات فنی شفاف و تحویل سریع عرضه میشود تا انتخاب و اجرا برای تیمهای اجرایی سادهتر شود.
مزایای کلیدی برای پروژههای شما
- نصب بدون جوشکاری: حذف جوش لببهلب/الکتروفیوژن در انتهای خط و کاهش زمان توقف.
- قابلیت بازکردن و سرویس: امکان تعویض اورینگ و جابهجایی قطعه در تعمیرات دورهای.
- آببندی مطمئن در PN10: طراحی اورینگ با فشردگی کنترلشده برای حداقل نشتی.
- دوام محیطی: مقاومت مناسب در برابر UV، رطوبت و مواد شیمیایی متداول آب و آبیاری.
- سازگاری گسترده: اتصال به انواع شیرآلات، فیلترها، فلومترها و مخازن فلنجی.
ساختار و مواد سازنده
- بدنه (Body): پلیپروپیلن کوپلیمر (PP-Copolymer)، کلاس فشار کاری PN10، مقاوم در برابر ضربه و نوسانات فشار.
- حلقه گیرنده (Grip Ring): پلیاستال (POM) برای چنگگیری یکنواخت روی جداره لوله و جلوگیری از لغزش.
- مهره (Nut): PP تقویتشده برای انتقال گشتاور یکنواخت.
- آببند (O-Ring): الاستومر مقاوم در برابر آب و بسیاری از مواد شیمیایی رایج.
- پایداری محیطی: مناسب محیطهای روباز با رعایت اصول انبارش؛ مقاوم در برابر اشعه فرابنفش.
- دما و سیال: مناسب آب سرد، فاضلاب و سیالات سازگار؛ بازه سرویس رایج ۰ تا ۴۰°C (وابسته به شرایط پروژه).
- تطابق با لولهها: سازگار با PE80 / PE100 طبق استانداردهای رایج لوله پلی اتیلن.
کاربردها
- شبکههای آبرسانی و صنعتی: اتصال انتهایی لوله PE به تجهیزات فلنجی.
- آبیاری بارانی و قطرهای: آببندی پایدار در فشارهای عملیاتی متداول.
- انتقال آب و فاضلاب: خطوط شهری، روستایی و تاسیسات مزرعه.
راهنمای انتخاب سایز
انتخاب بر اساس قطر خارجی لوله پلی اتیلن (mm) و سایز اسمی فلنج (DN) انجام میشود.
| قطر خارجی لوله PE (میلیمتر) | DN فلنج متناظر | کلاس فشار پیشنهادی | نکته انتخاب |
|---|---|---|---|
| 32 | DN25 | PN10 | مناسب انشعابات و شیرهای معادل DN25 |
| 40 | DN32 | PN10 | گزینه رایج برای انشعابات آبیاری |
| 50 | DN40 | PN10 | ورودی/خروجی پمپهای سبک |
| 63 | DN50 | PN10 | انتخاب پرکاربرد شبکههای توزیع |
| 75 | DN65 | PN10 | هدایت دبیهای متوسط در مزرعه |
| 90 | DN80 | PN10 | ایستگاههای پمپاژ کوچک |
| 110 | DN100 | PN10 | کلکتورها و خطوط اصلی سبک |
نکته اجرایی: برای سازگاری سوراخکاری فلنج مقابل، الگوی PN همسان (مثلا PN10)، قطر و تعداد پیچها طبق شناسنامه قطعه بررسی شود.
دستورالعمل نصب خلاصه
- آمادهسازی لوله: برش کاملا عمود، پلیسهگیری و تمیزکاری.
- کنترل قطعات: سلامت بدنه، مهره، رینگ و اورینگ را بررسی کنید.
- مونتاژ روی لوله: مهره و رینگ را در جهت صحیح وارد کنید.
- جاسازی لوله در بدنه: تا محل توقف داخلی (استاپ) پیش ببرید.
- بستن مهره: ابتدا دستی، سپس با آچار تا گشتاور توصیهشده؛ از زیادهروی پرهیز کنید.
- هممحوری فلنجها و گسکت: سطوح را تمیز و واشر را در میان دو فلنج قرار دهید.
- سفتکردن پیچها: الگوی ضربدری در چند مرحله برای توزیع یکنواخت فشار.
- آبگیری آزمایشی و پایش نشتی: در صورت نیاز، سفتکاری یکنواخت نهایی انجام شود.
بهرهبرداری، نگهداری و کنترل کیفیت
- فشار و دما: بهرهبرداری در محدوده اعلامشده (PN10، ۰–۴۰°C).
- سیالات سازگار: آب، پساب و سیالات غیرمهاجم؛ از حلالهای قوی اجتناب شود.
- بازبینی دورهای: کنترل گشتاور پیچهای فلنج و سلامت اورینگ.
- انبارش: دور از تابش مستقیم، محیط خشک و خنک؛ عدم بارگذاری روی رزوهها.
- معیارهای پذیرش: عدم ترک/تابیدگی، رزوه سالم، تست هیدرواستاتیک نمونهای، تطابق ابعادی و حک مشخصات (سایز، کلاس فشار، بچنامبر، ماده).
اشتباهات رایج و راهحل
- کم بودن طول درگیری لوله: باعث لغزش ⇒ تا استاپ داخلی وارد کنید.
- سفتکردن نامتقارن پیچها: نشتی موضعی ⇒ بستن ضربدری مرحلهای.
- عدم هممحوری فلنجها: تنش اضافی ⇒ تراز قبل از آبگیری.
- زیادهسفت کردن مهره پیچی: آسیب رزوه/اورینگ ⇒ کنترل گشتاور.
- گسکت نامتناسب: افت آببندی ⇒ انتخاب ضخامت و جنس مناسب برای PN10.
مقایسه کوتاه با روشهای دیگر
- در برابر جوش لببهلب: زمان نصب کمتر، بینیاز از دستگاه و اپراتور جوش.
- در برابر الکتروفیوژن: هزینه تجهیزاتی پایینتر و قابلیت بازشدن مجدد.
- برای انتهای خطوط: دسترسی آسان برای سرویس گسکت و اورینگ.
سناریوهای کاربردی رایج
- اتصال کلکتور آبیاری به شیر DN50: راهاندازی سریع با قابلیت بازکردن فصلی.
- ورودی پمپ ایستگاه کوچک: کاهش زمان توقف در تعمیرات.
- خروجی فیلتر شنی/دیسکی: اتصال پایدار با نشتی ناچیز در فشار کاری مزرعه.
راهنمای خرید از سورنا پایپ
- سایز را بر مبنای قطر خارجی لوله PE و DN تجهیز فلنجی انتخاب کنید.
- به کلاس فشار (PN10) و کیفیت اورینگ دقت ویژه داشته باشید.
- شناسنامه و حک مشخصات قطعه را بررسی کنید؛ برای سایزهای بزرگ، در صورت توصیه سازنده، بوش تقویتی استفاده شود.
- برای مشاوره انتخاب سایز و موجودی، تیم فروش سورنا پایپ در کنار شماست.
پرسش و پاسخ:
چطور سایز مناسب را انتخاب کنم؟
بر اساس قطر خارجی لوله (mm) و DN فلنج انتخاب کنید؛ جدول بالا راهنمای نگاشت سایز است. اگر تردید دارید، قطر واقعی لوله و کلاس PN تجهیز را به کارشناسان سورنا پایپ اعلام کنید تا سایز صحیح پیشنهاد شود.
