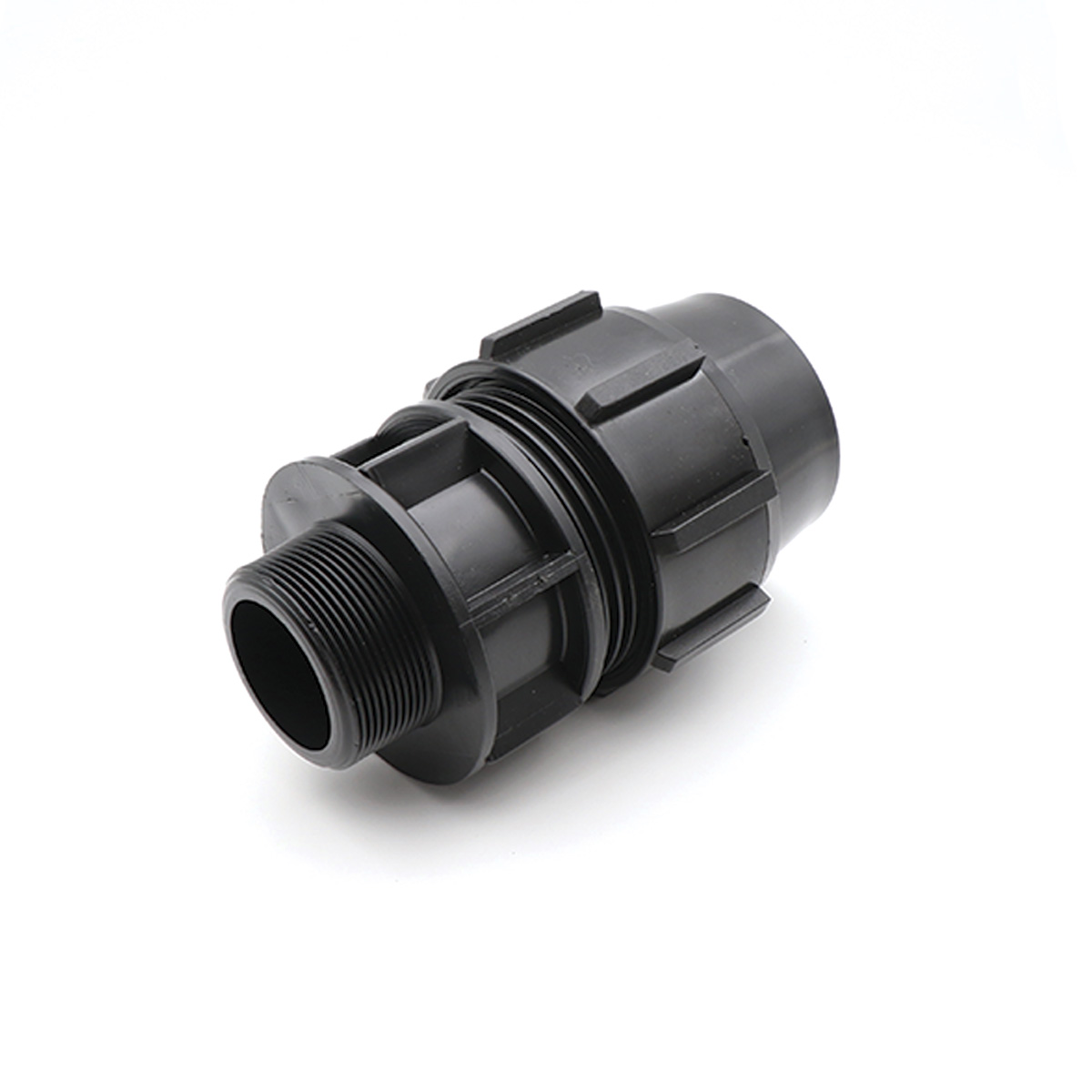

اتصال نر پیچی پلی اتیلن یکی از مطمئنترین راهکارها برای وصلکردن لولههای PE به قطعات رزوهدار (شیرآلات، کلکتورها، فیلترها و …) در مدارهای آب سرد، آبیاری فضای سبز و پروژههای کشاورزی است. این فیتینگ یک سر رزوه بیرونی (نر) مطابق استانداردهای رایج رزوه لوله (مانند BSP) دارد و سر دیگر آن با مکانیزم پیچی-فشاری، لوله پلی اتیلن را بدون حرارت و جوشکاری مهار و آببندی میکند. نتیجه؟ نصب سریع، وزن پایین، آببندی قابل اتکا و هزینه اجرای کمتر.
ساختار و نحوه عملکرد
اتصال از این بخشها تشکیل میشود:
- بدنه، مهره، رینگ گیرش (قفلشونده)، بوش/واشر فشاری و اورینگ آببندی.
- سمت رزوهدار «نر» است تا به مادگی رزوهای متصل شود؛ سمت پیچی با سفتشدن مهره، رینگ و بوش نیرو را یکنواخت به لوله داده و اورینگ، نشتی را مهار میکند.
- برای کاربردهای پرفشار یا اتصالات پرتکرار به قطعات فلزی سنگین، نسخههای تقویتشده با بوشن برنجی پیشنهاد میشود.
مزایای کلیدی برای پروژه شما
- نصب بدون شعله و جوش: ایدهآل برای تعمیرات سریع و فضاهای محدود.
- صرفه اقتصادی: ابزار و زمان کمتر، هزینه اجرای پایینتر.
- آببندی مطمئن: اورینگهای NBR/EPDM نشتی را به حداقل میرسانند.
- دوام در محیط بیرونی: عملکرد پایدار در برابر ضربه و ارتعاش.
- امکان باز و بست مجدد: تغییر مسیر یا جابهجایی سیستم را ساده میکند.
متریال و اجزای رایج
- بدنه: پلیپروپیلن مهندسی یا POM – مقاومت مکانیکی و پایداری ابعادی.
- مهره: پلیپروپیلن تقویتشده – رزوه روان و ضدترک.
- رینگ گیرش و بوش: POM – گیرش مطمئن و توزیع یکنواخت نیرو.
- اورینگ: NBR/EPDM – سازگار با آب و شرایط محیطی.
- رزوه نر: پلیمری یا با بوشن برنجی برای تنشهای مکانیکی بالاتر.
نکته فنی: در مسیرهای پرارتعاش یا هنگام اتصال به تجهیزات فلزی سنگین، نسخههای رزوه برنجی عمر و اطمینان بیشتری میدهند.
سایزبندی و انطباق رزوه
| قطر بیرونی لوله (میلیمتر) | رزوه نر متداول (اینچ) | فشار کاری مرسوم* |
|---|---|---|
| 20 | 1/2″ | PN10–PN16 |
| 25 | 3/4″ | PN10–PN16 |
| 32 | 1″ | PN10–PN16 |
| 40 | 1¼″ | PN10–PN16 |
| 50 | 1½″ | PN10–PN16 |
| 63 | 2″ | PN10–PN16 |
| 75 | 2½″ | PN10–PN16 |
| 90 | 3″ | PN10–PN16 |
| 110 | 4″ | PN10–PN16 |
* ظرفیت نهایی به SDR لوله، کیفیت فیتینگ و شرایط بهرهبرداری وابسته است.
کاربردها
- لاینهای اصلی و فرعی آبیاری قطرهای/بارانی، گلخانه و فضای سبز شهری
- شبکههای آبرسانی سرد شهری و روستایی
- اتصال رزوهای شیر یکطرفه، شیر توپی، فیلتر و کلکتور به لوله PE
چگونه درست انتخاب کنیم؟
- سایز و SDR لوله را دقیق تطبیق دهید؛ قطر بیرونی و ضخامت دیواره روی فشار قابل تحمل اثر دارد.
- فشار کاری و ضربه قوچ را بسنجید؛ در خطوط ضربهپذیر از ونت/ضربهگیر استفاده کنید.
- نوع رزوه (BSP موازی/مخروطی) را با مادگی متناظر هماهنگ کنید.
- شرایط محیطی (UV، مواد شیمیایی، یخزدگی) را لحاظ کنید.
- برای اتصالات پرتکرار یا تجهیزات سنگین، رزوه تقویتشده برنجی برگزینید.
نصب مرحلهبهمرحله (Fast-Install)
- برش تمیز و عمود + پخ ملایم لبهها برای حفظ اورینگ.
- علامت عمق ورود لوله روی بدنه را مشخص کنید.
- بازکردن فیتینگ و چککردن ترتیب قطعات.
- رد کردن مهره و رینگ روی لوله و نشاندن لوله تا علامت روی بدنه.
- بستن مهره: ابتدا دستی، سپس با آچار یک تا دو دور کنترلشده؛ از گشتاور بیشازحد خودداری کنید.
- تست نشتی با افزایش تدریجی فشار.
برای لولههای دیوارهنازک یا محلهای ارتعاشی، اینزرت داخلی پیشنهاد میشود.
خطاهای رایج و راهحلها
- نشتی رزوه: ناهمخوانی نوع رزوه یا آببندی نامناسب → از نوار/خمیر مناسب و تعداد دور استاندارد استفاده کنید.
- لغزش لوله: برش اریب یا چربی سطح → برش تمیز، خشکی سطح و سفتکردن تا گشتاور توصیهشده.
- آسیب اورینگ: پلیسه یا لبه تیز → پخ ملایم و بازرسی اورینگ قبل از مونتاژ.
- ترک مهره: گشتاور زیاد یا ضربه → آچار مناسب و نیروی کنترلشده.
نگهداری
- بازدید فصلی برای نشتی، ترک و شلشدگی.
- تمیزی فیلترها و شیرآلات برای کاهش نوسانات فشار.
- در جابهجایی مسیر، اتصال قابل استفاده مجدد است؛ اورینگ فرسوده را تعویض کنید.
مقایسه با گزینههای جایگزین
- نر جوشی (باتفیوژن/الکتروفیوژن): یکپارچگی بالاتر، اما تجهیزات و نیروی متخصص میخواهد؛ مناسب خطوط دائمی پرفشار.
- مغزی فلزی/گالوانیزه: تحمل حرارتی/مکانیکی متفاوت، ولی چالش خوردگی و وزن/هزینه نصب بالاتر.
- اتصالات Push-Fit: نصب بسیار سریع؛ معمولا در بازه سایزی محدود و با الزامات خاص عرضه میشوند.
چرا سورنا پایپ؟
- تنوع سایز و کلاس فشاری از 20 تا 110 میلیمتر با رزوههای متداول.
- مشاوره فنی رایگان برای تطبیق سایز، رزوه و انتخاب نسخههای تقویتشده.
- دسترسی به قطعات یدکی (اورینگ، مهره و …) و پشتیبانی پس از فروش.
- کیفیت قابل رهگیری: کد/مارکینگ تولید، یکنواختی رنگ و پرداخت سطح.
راهنمای خرید هوشمندانه
- قبل از خرید، سازگاری رزوه و قطر بیرونی لوله پروژه را دوباره چک کنید.
- به گارانتی، مارکینگ تولید و امکان تامین قطعات یدکی دقت کنید.
پرسش و پاسخ:
از کجا بفهمم چه سایزی نیاز دارم؟
قطر بیرونی لوله PE را بگیرید و با جدول سایزبندی بالایی تطبیق دهید؛ رزوه نر متناظر (BSP) را با مادگی مقابل هماهنگ کنید. اگر مردد هستید، اندازهگیری را برای ما ارسال کنید تا کارشناسان سورنا پایپ سایز و نوع رزوه را قطعی کنند.
چطور این محصول را از سورنا پایپ تهیه کنم؟
سفارش تلفنی یا واتساپی با دریافت پیشفاکتور، و ارسال فوری از انبار انجام میشود؛ پرداخت امن و صدور فاکتور رسمی فراهم است. برای پروژهها، مشاوره فنی و تجمیع اقلام (لوله، فیتینگ، شیرآلات) جهت کاهش هزینه حمل ارائه میگردد.
ارسال به چه شهرهایی انجام میشود؟
ارسال به سراسر ایران از طریق باربری/پیک امکانپذیر است؛ تهران و مراکز استانها معمولا تحویل سریعتری دارند. امکان هماهنگی با حمل دربِ پروژه و رهگیری مرسوله تا لحظه تحویل وجود دارد.
