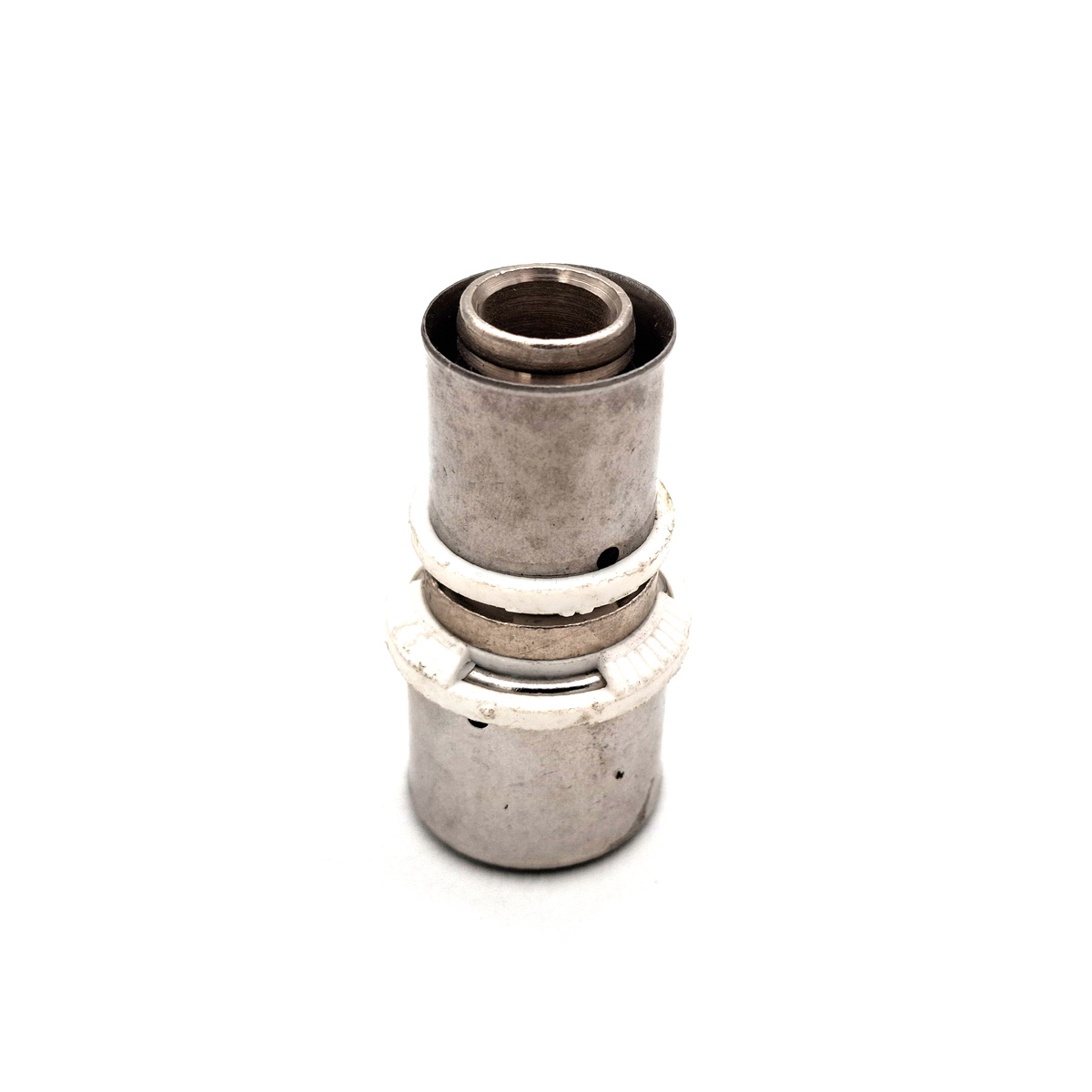

اتصال بوشن تبدیل پرسی (Reducing Press Coupling) برای کاهش قطر و اتصال ایمن دو لوله پنجلایه (PEX-AL-PEX یا PE-RT-AL-PE-RT) با سایزهای متفاوت بهکار میرود. این اتصال بدون رزوه و لحیم، با استفاده از ابزار پرس آببندی دائمی ایجاد میکند و برای سیستمهای آب سرد و گرم ساختمان، گرمایش رادیاتوری و گرمایش از کف بسیار مناسب است.
مزایا و ویژگیها
- نصب سریع و تمیز: بدون شعله، دود و رزوهکاری؛ مناسب پروژههای بازسازی و محیطهای حساس.
- آببندی مطمئن: در اغلب برندهای معتبر با دو اورینگ EPDM و بوش پرسی استنلساستیل برای پایداری بلندمدت.
- کنترل نصب: در بسیاری از مدلها دارای پنجره بازرسی برای اطمینان از ورود کامل لوله.
- کاهش خوردگی گالوانیک: استفاده از حلقه/جداکننده ضدالکترولیز در برخی مدلها.
- سازگاری با فکهای متداول: بسته به برند، معمولا با پروفیل TH / U / H.
- مطابقت با استاندارد سیستمهای چندلایه: طبق EN/ISO 21003 (بسته به برند و گواهی محصول).
نکته: مقادیر دقیق فشار/دما و پروفیلهای قابلقبول برای هر برند ممکن است متفاوت باشد؛ همیشه برگهٔ دادهٔ فنی همان برند را مبنا قرار دهید.
کاربردها
- خطوط آب سرد و گرم داخل ساختمان
- سیستمهای گرمایشی (رادیاتور، فنکویل، بویلر) و گرمایش از کف
- شبکههای بازچرخانی آب گرم مصرفی (با رعایت کلاس کاری و محدودیت دمایی)
هشدار: برای گاز تنها از اتصالات پرسی دارای تاییدیهٔ اختصاصی گاز استفاده کنید؛ اتصالات آب لزوما برای گاز مجاز نیستند.
مشخصات فنی مرجع (عمومی)
این جدول به صورت عمومی تنظیم شده است و ممکن است در برندهای مختلف تفاوتهایی داشته باشد.
| ردیف | جز/شاخص | مقدار/شرح |
|---|---|---|
| 1 | استاندارد مرجع سیستم | EN ISO 21003 (سیستمهای لولهکشی چندلایه داخل ساختمان) |
| 2 | بدنهٔ اتصال | برنج فورجشده (معمولا آلیاژهای گروه CW617N / DZR در برندهای ضدزنگزدگی) |
| 3 | بوش/رینگ پرسی | استنلساستیل (معمولا AISI 304) |
| 4 | اورینگها | EPDM مقاوم به دما و آب؛ در برخی مدلها دو اورینگ |
| 5 | پروفیل فکهای رایج | TH / U / H (مطابق اعلام سازنده) |
| 6 | دامنهٔ دما | کارکرد پیوسته معمولا تا 70°C؛ گذرا/پیک تا 95°C (طبق کلاس کاری استاندارد) |
| 7 | فشار کاری مرجع | تا 10 bar در بسیاری از سیستمهای چندلایه (طبق گواهی برند) |
| 8 | سازگاری لوله | لوله پنجلایه PEX-AL-PEX یا PE-RT-AL-PE-RT مطابق استاندارد |
| 9 | موارد کنترلی | پنجرهٔ بازرسی، نشانگر پرس صحیح، حلقهٔ ضدالکترولیز (در برخی مدلها) |
جدول ابعاد و سایزبندیهای رایج
| کد سایز | قطر ۱ × قطر ۲ (میلیمتر) | طول تقریبی اتصال* | پروفیل فک قابلاستفاده** | کاربرد پیشنهادی |
|---|---|---|---|---|
| 16×20 | 16 × 20 | 46–52 mm | TH/U/H | تبدیل لوله انشعاب ۱۶ به رایزر ۲۰ |
| 16×25 | 16 × 25 | 50–58 mm | TH/U/H | تبدیل انشعاب به رایزر اصلی |
| 20×25 | 20 × 25 | 52–60 mm | TH/U/H | کاهش/افزایش قطر بین حلقههای مادر |
| 20×32 | 20 × 32 | 56–64 mm | TH/U/H | اتصال به مسیرهای دبی بالاتر |
| 25×32 | 25 × 32 | 60–70 mm | TH/U/H | رایزرهای اصلی و موتورخانه |
| 32×40 | 32 × 40 | 70–82 mm | TH/U/H | کلکتورهای مرکزی و مسیرهای پر débit |
- طولها بهصورت بازهٔ معمول در برندهای مختلف ذکر شدهاند و صرفا جهت تخمین هستند.
** پروفیل دقیق و سایز فک را از دیتاشیت برند انتخابی کنترل کنید.
راهنمای نصب سریع (خلاصه)
- برش دقیق: لوله را کاملا عمود بر محور برش دهید.
- کالیبراسیون و پخزنی: دهانهٔ لوله را کالیبره و لبهٔ داخلی را پخ بزنید تا به اورینگها آسیب نرسد.
- جایگذاری تا حد توقف: لوله را تا رسیدن به نشانگر/پنجرهٔ بازرسی وارد اتصال کنید.
- انتخاب فک صحیح: فک با پروفیل و سایز مناسب را انتخاب کنید؛ حلقه را یکبار و کامل پرس کنید.
- تست نشتی: طبق دستورالعمل سازنده و کلاس کاری سیستم، فشار/هیدروتست را انجام دهید.
نکات مهم:
• از اختلاط فک با پروفیل نامرتبط خودداری کنید.
• روی لولههای غیرهماستاندارد (غیر EN/ISO 21003) استفاده نکنید.
• حلقههای پرسی یکبارمصرفاند؛ از پرس مجدد یک نقطه خودداری کنید.
چرا بوشن تبدیل پرسی سورنا؟
- تنوع کامل سایزهای پرمصرف (۱۶ تا ۴۰ میلیمتر)
- کیفیت پایدار، انتخاب مواد مناسب و کنترل کیفی سختگیرانه
- پشتیبانی فنی برای انتخاب سایز، پروفیل فک و کلاس کاری
برای دریافت قیمت بهروز، موجودی سایزها و مشاورهٔ انتخاب فک و کلاس کاری، با تیم فروش سورنا پایپ تماس بگیرید.
پرسش و پاسخ:
تفاوت بوشن تبدیل پرسی با تبدیل رزوهای چیست؟
بوشن پرسی بدون رزوه و بدون نیاز به نوار تفلون یا لحیم نصب میشود؛ زمان نصب کمتر است و ریسک نشتی ناشی از رزوهکاری و ترکیدگی در اثر تنش حرارتی را کاهش میدهد. در مقابل، تبدیل رزوهای برای اتصال به قطعات رزوهدار کاربرد دارد و به آببندی رزوه وابسته است.
آیا این بوشن با همهٔ فکهای پرس سازگار است؟
خیر. هر برند پروفیلهای مشخصی را تایید میکند (معمولا TH/U/H). حتما قبل از نصب، پروفیل و سایز فک سازگار با همان برند اتصال را کنترل کنید.
حداکثر فشار و دمای قابلتحمل چقدر است؟
به برند و کلاس کاری سیستم بستگی دارد؛ در بسیاری از سیستمهای چندلایه، فشار تا 10 bar و دمای گذرا تا 95°C متداول است، اما معیار نهایی دیتاشیت برند و کلاس EN/ISO 21003 پروژه است.
