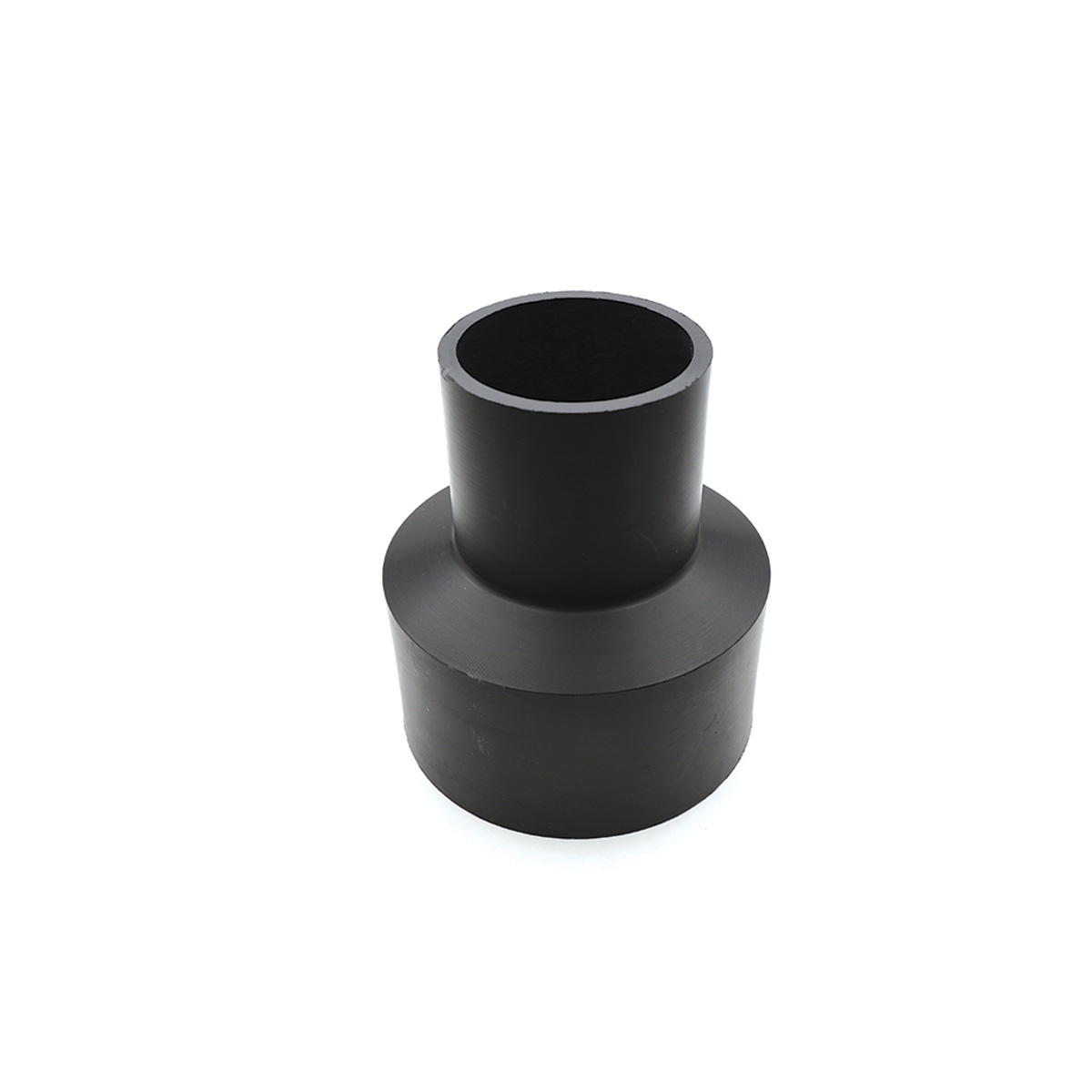

تبدیل پلی اتیلن (PE Reducer) سورنا پایپ برای اتصال هممحور دو لوله با قطرهای متفاوت استفاده میشود و بهدلیل طراحی دقیق، افت فشار و تنشهای موضعی را به حداقل میرساند. برای کنترل کیفی و نصب استاندارد، سه طول کلیدی روی هر تبدیل تعریف میشود: Lt (طول کل)، L1 (طول دهانه کوچک/خروجی) و L یا L2 (طول دهانه بزرگ/ورودی). در بسیاری از نقشهها، طول ورودی با نماد L2 نمایش داده میشود.
تعریف ابعاد و روش اندازهگیری
- Lt – طول کل تبدیل: فاصله بین دو انتهای بیرونی. ابزار اندازهگیری را موازی محور قطعه بگیرید تا خطای زاویهای ایجاد نشود.
- L1 – طول دهانه کوچک (خروجی): از انتهای دهانه کوچک تا پله تغییر قطر. برای خطکشی عمق فیوژن و پیشگرمایش مهم است.
- L (یا L2) – طول دهانه بزرگ (ورودی): از انتهای دهانه بزرگ تا پله تغییر قطر. در چیدمان باتفیوژن و تنظیم اورلب الکتروفیوژن کاربرد دارد.
نکات فنی انتخاب و نصب
- انطباق با SDR/PN: کلاس فشاری لولهها را یکسان یا سازگار انتخاب کنید تا تنش موضعی ایجاد نشود.
- جنس ماده (PE100/PE80): برای شبکههای جدید آب و گاز، PE100 متداولتر است؛ در ترکیب مواد، دستورالعمل سازنده را رعایت کنید.
- روش اتصال:
- باتفیوژن: هممحوری دقیق، ترازبندی و ریشهتراشی یکنواخت الزامی است.
- الکتروفیوژن: مقادیر L1 و L/L2 تعیین میکند چه مقدار از لبه داخل کوپلر قرار گیرد.
- کنترل تلرانس: در صورت اختلاف جزئی با جدول، به تلرانسهای اعلامی سازنده رجوع کنید.
- پرهیز از خطاهای رایج: جابهجایی L با L1، اندازهگیری روی قطعه تابدار یا سطح آلوده میتواند به فیوژن ناقص و نشتی منجر شود.
راهنمای نمادها
| نماد | واحد | توضیح |
|---|---|---|
| Lt | میلیمتر | طول کل تبدیل پلی اتیلن |
| L1 | میلیمتر | طول دهانه کوچک (خروجی) |
| L / L2 | میلیمتر | طول دهانه بزرگ (ورودی)؛ در برخی نقشهها با L2 نشان داده میشود |
جدول سایزبندی تبدیل پلی اتیلن (میلیمتر)
| سایز | Lt | L2 | L1 |
|---|---|---|---|
| 20×32 | 118 | 41 | 45 |
| 25×32 | 118 | 41 | 45 |
| 25×40 | 118 | 41 | 45 |
| 32×40 | 125 | 50 | 45 |
| 25×50 | 134 | 59 | 48 |
| 32×50 | 125 | 58 | 48 |
| 40×50 | 129 | 62 | 51 |
| 20×63 | 131 | 61 | 30 |
| 25×63 | 132 | 61 | 43 |
| 32×63 | 142 | 60 | 40 |
| 40×63 | 133 | 57 | 49 |
| 50×63 | 131 | 55 | 56 |
| 40×75 | 148 | 67 | 46 |
| 50×75 | 148 | 66 | 55 |
| 63×75 | 143 | 67 | 58 |
| 63×90 | 139 | 71 | 51 |
| 75×90 | 151 | 69 | 64 |
| 20×110 | 151 | 77 | 41 |
| 32×110 | 155 | 78 | 42 |
| 63×110 | 167 | 77 | 54 |
| 75×110 | 167 | 82 | 64 |
| 90×110 | 210 | 91 | 64 |
| 63×125 | 158 | 85 | 54 |
| 75×125 | 214 | 91 | 77 |
| 90×125 | 214 | 91 | 77 |
| 110×125 | 152 | 74 | 63 |
| 63×160 | 212 | 76 | 87 |
| 75×160 | 212 | 76 | 87 |
| 90×160 | 212 | 76 | 87 |
| 110×160 | 151 | 101 | 83 |
| 125×160 | 227 | 94 | 70 |
| 90×180 | 236 | 95 | 70 |
| 110×180 | 265 | 112 | 86 |
| 125×180 | 265 | 112 | 86 |
| 140×180 | 285 | 133 | 87 |
| 160×180 | 245 | 112 | 79 |
| 63×200 | 263 | 112 | 82 |
| 75×200 | 263 | 112 | 82 |
| 90×200 | 263 | 112 | 82 |
| 110×200 | 260 | 114 | 85 |
| 125×200 | 248 | 101 | 88 |
| 140×200 | 285 | 133 | 88 |
| 160×200 | 285 | 133 | 88 |
| 180×200 | 285 | 133 | 88 |
| 63×225 | 287 | 115 | 80 |
| 75×225 | 287 | 115 | 80 |
| 90×225 | 287 | 115 | 80 |
| 110×225 | 287 | 115 | 80 |
| 125×225 | 287 | 115 | 80 |
| 140×225 | 287 | 115 | 80 |
| 160×225 | 287 | 115 | 80 |
| 180×225 | 286 | 142 | 91 |
| 200×225 | 286 | 142 | 91 |
| 90×250 | 285 | 120 | 85 |
| 110×250 | 285 | 120 | 85 |
| 160×250 | 287 | 115 | 80 |
| 180×250 | 299 | 126 | 96 |
| 200×250 | 286 | 142 | 91 |
| 160×315 | 486 | 150 | 95 |
| 200×315 | 390 | 154 | 96 |
| 250×315 | 390 | 154 | 96 |
| 250×355 | 260 | 95 | 120 |
| 315×355 | 260 | 95 | 120 |
| 160×400 | 470 | 190 | 105 |
| 200×400 | 470 | 190 | 110 |
| 250×400 | 470 | 190 | 117 |
| 315×400 | 470 | 190 | 126 |
| 315×450 | 325 | 120 | 120 |
| 355×450 | 325 | 120 | 120 |
| 400×450 | 325 | 120 | 120 |
| 355×500 | 325 | 120 | 120 |
| 400×500 | 325 | 120 | 120 |
| 450×500 | 400 | 101 | 101 |
| 400×560 | 400 | 101 | 101 |
| 400×630 | 400 | 101 | 101 |
| 500×630 | 400 | 101 | 101 |
| 560×630 | 400 | 101 | 101 |
توصیههای اجرایی در پروژهها
- آب و فاضلاب: برای کاهش افت فشار، تغییر قطر را نزدیک به تجهیزات کنترلی (شیرآلات/مخازن) انجام دهید؛ در فضاهای محدود از تبدیل با Lt کوتاهتر استفاده کنید.
- گازرسانی و صنعت: دقت در انتخاب L1 و L/L2 بههمراه کنترل بیضویبودن دهانهها، فیوژن یکنواخت و کاهش ریسک نشتی را تضمین میکند.
- انبارش: از نور مستقیم خورشید و بارگذاری نقطهای پرهیز کنید؛ تاببرداشتگی باعث خطای اندازهگیری و نصب میشود.
یادداشت فروش: سورنا پایپ تامینکنندهی طیف کامل تبدیلهای پلی اتیلن است و بنا به موجودی برندها، امکان ارسال سریع سایزهای جدول فراهم است. برای استعلام قیمت، موجودی و انتخاب صحیح مطابق SDR/PN پروژه، با تیم فنی ما تماس بگیرید.
چرا سورنا پایپ؟
- تامین از برندهای معتبر و مطابق استاندارد؛ امکان انتخاب PE100/PE80 و کلاسهای فشاری مختلف (SDR/PN).
- کنترل ابعادی (Lt، L1، L/L2) پیش از ارسال + مشاوره فنی رایگان برای تطبیق با سیستم شما.
- ارسال سریع به سراسر ایران و بستهبندی ایمن برای جلوگیری از تابخوردگی و آسیب.
پرسش و پاسخ:
چطور سایز مناسب تبدیل پلی اتیلن را انتخاب کنم؟
ابتدا قطر نامی دو لوله و کلاس فشاری (SDR/PN) را مشخص کنید؛ سپس بر اساس جدول، مدلی را برگزینید که Lt، L1 و L2 با روش اتصال شما (باتفیوژن/الکتروفیوژن) همخوان باشد. اگر تردید دارید، مشخصات لوله را برای ما ارسال کنید تا بهصورت رایگان سایز دقیق را پیشنهاد دهیم.
نحوه خرید و ارسال به سراسر ایران چگونه است؟
ثبت سفارش از طریق تماس/پیام واتساپ/فرم سایت انجام میشود و فاکتور رسمی صادر میگردد. سفارشها با بستهبندی ایمن از طریق باربری، تیپاکس یا پست به تمام استانهای کشور ارسال میشود.
برای باتفیوژن بهتر است PE100 بگیرم یا PE80؟
برای شبکههای جدید و فشارهای بالاتر معمولا PE100 انتخاب بهتری است؛ در شبکههای قدیمی یا فشارهای پایین، PE80 نیز کارآمد است. تیم سورنا پایپ با توجه به فشارکاری، دمای محیط و استاندارد پروژه، بهترین گزینه را به شما اعلام میکند.
