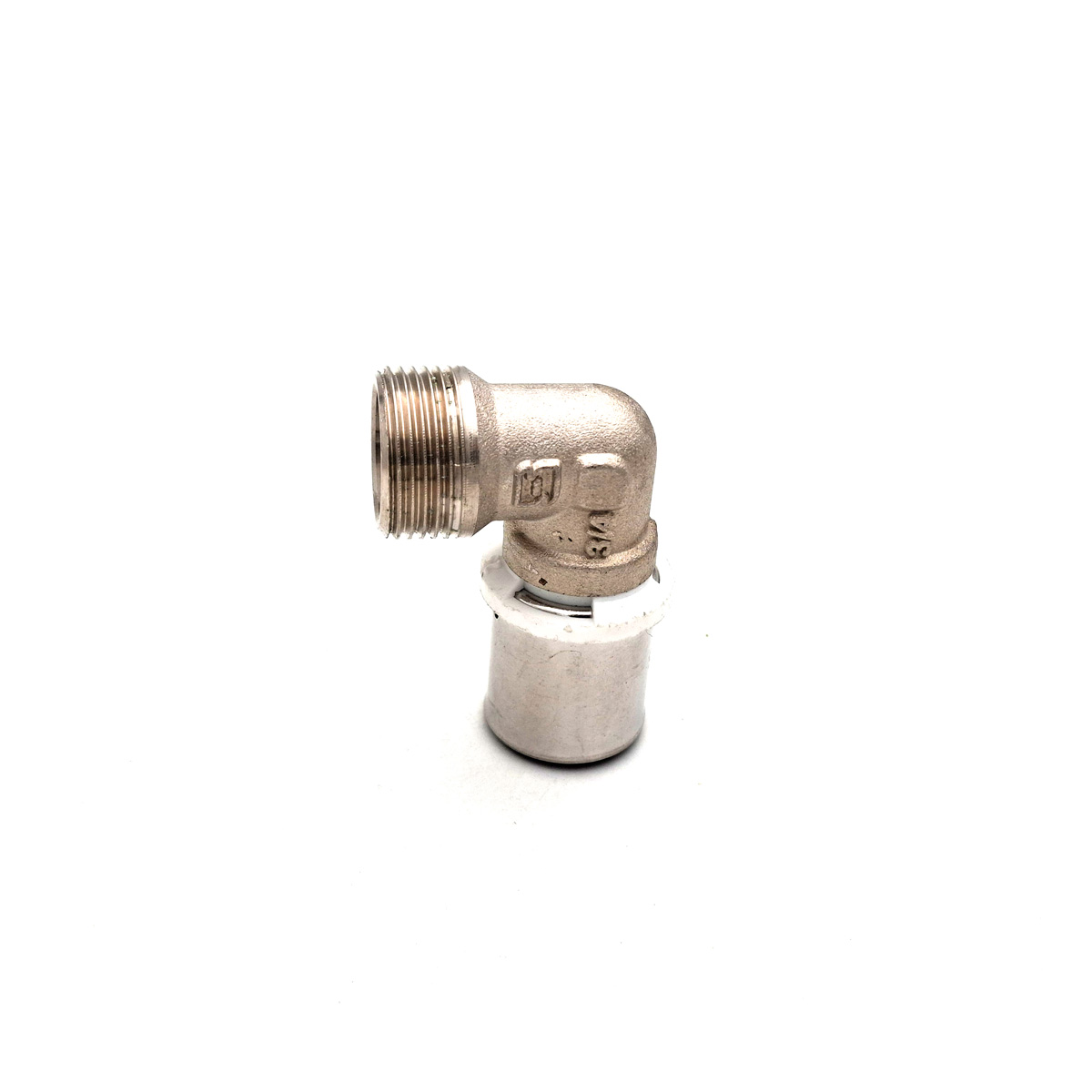

زانو روپیچ پرسی، اتصالی ۹۰ درجه با یک سر پرسی و یک سر رزوه بیرونی (نری) است که برای تغییر جهت مسیر لوله و تبدیل لوله پنجلایه به اتصالات رزوهای (شیرآلات، کلکتور، پمپ و …) استفاده میشود. طراحی آن با حلقه استنلساستیلِ پرسی و اورینگهای الاستومری، اتصال را سریع، دائم و آببند میکند و برای سیستمهای آب سرد و گرم مصرفی و گرمایش رادیاتوری/گرمایش از کف مناسب است.
مزایا و ویژگیها
- آببندی مطمئن و دائمی: استفاده از حلقه استیل (AISI 304) و اورینگهای EPDM/HNBR روی بدنه برنجی آبکاریشده، دوام و مقاومت در برابر خوردگی و دما را تضمین میکند.
- بدنه برنجی استاندارد: تولید این رده از اتصالات عموما با آلیاژهای برنجی نظیر CW617N یا DZR انجام میشود.
- سازگار با فکهای پرس رایج: قابل پرس با پروفایلهای U / TH / H (بسته به برند و دستورالعمل سازنده).
- کاربری گسترده: قابل استفاده در شبکه آب بهداشتی، گرمایش رادیاتوری، گرمایش از کف و کاربردهای تاسیساتی داخل ساختمان.
- رنج دما/فشار مطابق استاندارد سیستمهای چندلایه: طراحی بر مبنای EN ISO 21003؛ در عمل، سیستمهای چندلایه معتبر تا ۱۰ بار و ۹۵°C (طبق کلاس کاربرد و دیتاشیت برند) کار میکنند. لطفا دیتاشیت برند انتخابی را مبنا قرار دهید.
جدول مشخصات فنی پیشنهادی
اعداد فشار/دما «تیپیکال» هستند؛ مقدار دقیق را از دیتاشیت برند انتخابی بررسی کنید.
| مورد | مقادیر/توضیحات |
|---|---|
| نوع اتصال | زانو ۹۰°، یک سر پرسی × یک سر رزوه نری (روپیچ) |
| سایزهای بخش پرسی | 16، 20، 25، 32 (برخی برندها تا 40/50/63) میلیمتر |
| سایز رزوه نری | 1/2″ ، 3/4″ ، 1″ (مطابق ISO 7-1 یا ISO 228-1 در بسیاری از برندها) |
| پروفایل فک پرس سازگار | U / TH / H (طبق کاتالوگ برند) |
| جنس بدنه | برنج آلیاژی (معمولا CW617N یا DZR) آبکاری نیکل |
| جنس حلقه پرسی | استنلساستیل AISI 304 |
| آببندی | 2× اورینگ EPDM/HNBR (بسته به برند) |
| بازه دما/فشار سیستم | طراحی بر مبنای EN ISO 21003؛ تیپیک: تا ۱۰ بار / ۹۵°C (بسته به کلاس 1/2/4/5 و برند) |
| کاربردها | آب سرد/گرم مصرفی، گرمایش رادیاتوری، گرمایش از کف، اتصال به شیرآلات و کلکتور |
| نکته نصب | نیازمند بُرش تمیز، کالیبراسیون و پخزنی لوله پنجلایه قبل از پرس |
راهنمای نصب سریع
- برش و آمادهسازی: لوله را با قیچی مخصوص، کاملا عمود ببُرید؛ سپس کالیبره و پخزنی کنید تا به اورینگها آسیب نرسد.
- چِک حلقه و نشانهگذاری: حلقه استیل را روی لوله قرار دهید؛ لوله را تا رسیدن به نشانگر/پنجره روی حلقه داخل بدنه زانو هل دهید.
- انتخاب فک صحیح: فک مطابق پروفایل اعلامشده توسط برند (U/TH/H) و سایز لوله را نصب کنید.
- پرس یکنواخت: فک را عمود بر حلقه بسته و پرس را کامل انجام دهید؛ اثر پرس باید یکنواخت و مطابق دستورالعمل سازنده باشد.
- آزمون فشار: طبق توصیه عمومی، تست نشت در ۱٫۵ برابر فشار طراحی انجام میشود (یا طبق دیتاشیت).
نکات انتخاب
- سایزگذاری: سمت پرسی بر حسب قطر خارجی لوله (مثلا 16 یا 20 میلیمتر) و سمت رزوه بر حسب اینچ (1/2″ یا 3/4″).
- پروفایل فک پرس: قبل از خرید، پروفایل فک دستگاه نصاب (U/TH/H) را با برند اتصال هماهنگ کنید.
- جنس اورینگ/بدنه: برای آب گرم و کاربری طولانیمدت، EPDM با بدنه برنج DZR یا CW617N گزینههای متداول و مطمئن هستند.
استانداردها و کلاسهای کاری
- EN ISO 21003 مرجع سیستمهای چندلایه داخل ساختمان است (کلاسهای 1/2/4/5 برای آب بهداشتی و گرمایش). طراحی، نشانهگذاری و آزمونها بر مبنای این استاندارد انجام میشود.
کاربردهای رایج
- انشعاب به شیر مخلوط، والوها، پکیج و مبدلها
- دور زدن موانع و تغییر جهت ۹۰° با کمترین افت طولی
- تبدیل لوله پنجلایه به رزوه استاندارد برای اتصال به تجهیزات فلزی.
پرسش و پاسخ:
این زانو برای آب شرب مناسب است؟
بله، در صورتی که برند انتخابی تاییدیههای بهداشتی لازم و بدنه برنجی مناسب (DZR/CW617N) و اورینگ EPDM داشته باشد. قبل از خرید، گواهیهای برند را بررسی کنید.
با کدام فک پرس میتوانم استفاده کنم؟
اغلب زانوهای روپیچ پرسی با فکهای U / TH / H سازگارند، اما حتما به کاتالوگ همان برند رجوع کنید تا پروفایل صحیح را انتخاب کنید.
فشار تست و کارکرد چگونه است؟
معمولا سیستمهای چندلایه با توجه به کلاس کاری EN ISO 21003 برای تا ۱۰ بار و ۹۵°C (یا بر اساس دیتاشیت اختصاصی) طراحی میشوند. تست نشت هم معمولا ۱٫۵× فشار طراحی انجام میشود. اختلاف بین برندها طبیعی است و باید دیتاشیت همان برند ملاک قرار گیرد.
