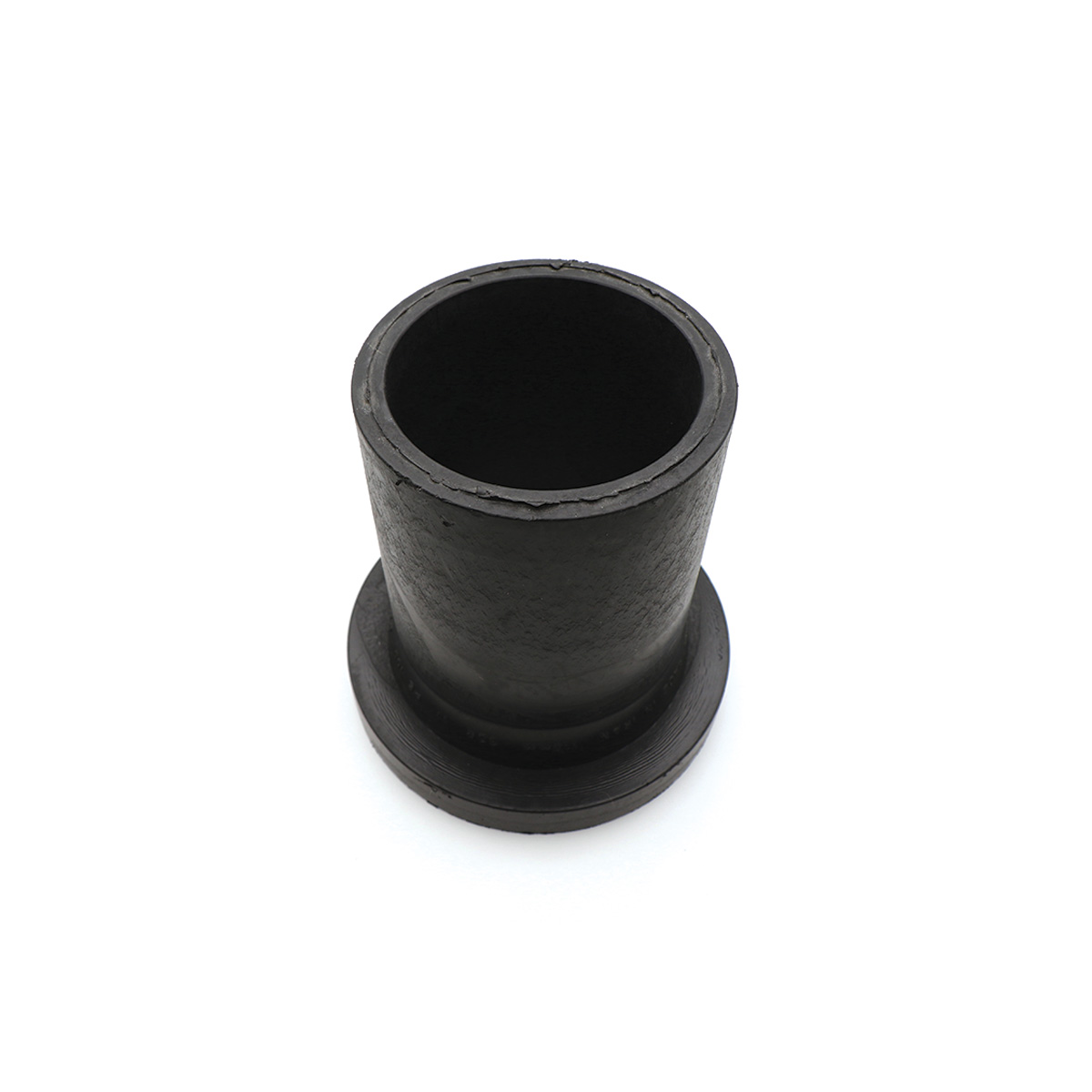

فلنج جوشی پلی اتیلن راهکاری مطمئن برای ایجاد اتصال فلنجی بین لولههای پلی اتیلن و تجهیزات فلنجدار (شیرآلات، پمپها، اتصالات فلزی و …) است. این قطعه پس از جوش لببهلب به انتهای لوله، به کمک رینگ پشتیبان فلزی و گسکت مناسب آببندی کامل و بدون نشتی را در خطوط تحتفشار فراهم میکند. وزن کم، مقاومت شیمیایی و طول عمر بالا، آن را به انتخابی ایدهآل در آبرسانی، فاضلاب، کشاورزی و صنایع نفت و گاز تبدیل کرده است.
مزایای کلیدی
- دوام و استحکام بالا در برابر فشار و ضربه
- وزن سبک و نصب سریع؛ مناسب برای پروژههای بزرگ و دفنی
- مقاوم در برابر خوردگی و رسوب؛ بدون زنگزدگی
- آببندی استاندارد و امکان باز و بست برای تعمیرات
- هزینه نگهداری پایین و طول عمر طولانی
مشخصات فنی پیشنهادی سورنا پایپ
- جنس بدنه: پلی اتیلن سنگین گرید PE100
- روش اتصال: جوش لببهلب (Butt Fusion)
- مقاومت شیمیایی: عالی در برابر طیف وسیعی از اسیدها، بازها و محلولهای نمکی
- محدوده دمای کارکرد: حدود –40 تا +60°C برای سرویس فشاری
- نکته: در دماهای بالاتر از 20°C، فشار مجاز خط باید با ضریب کاهشی (Derating) تنظیم شود.
- الگوی سوراخکاری فلنج: PN10/PN16 (EN) یا Class 150 (ANSI) برحسب نیاز پروژه
- رینگ پشتیبان: فولادی گالوانیزه گرم/پوشش اپوکسی یا استنلس استیل
- گسکت پیشنهادی: EPDM برای آب، NBR برای هیدروکربنها، PTFE برای محیطهای خورنده
کلاس فشاری و نسبت SDR (راهنمای انتخاب)
- SDR17 ≈ PN10
- SDR11 ≈ PN16
- SDR9 ≈ PN25
انتخاب دقیق به سایز، دما، نوع سیال و شرایط نصب بستگی دارد. تیم فنی سورنا پایپ بر اساس اطلاعات پروژه، ترکیب مناسب SDR/PN را پیشنهاد میدهد.
ابعاد و سایزبندی (موجودی متداول)
سایزهای پرکاربرد از 63 تا 630 میلیمتر در کلاسهای فشاری PN10، PN16، PN20 و PN25 عرضه میگردد. نمونهای از سایزها و وزن تقریبی قطعه پلی اتیلن (بدون رینگ/پیچ) در برخی اندازهها:
| سایز اسمی (میلیمتر) | فشار اسمی (بار) | وزن تقریبی (کیلوگرم) |
|---|---|---|
| 63 | 10 | 0.25 |
| 90 | 10 | 0.45 |
| 110 | 16 | 0.70 |
| 160 | 16 | 1.35 |
| 225 | 20 | 2.40 |
| 315 | 20 | 4.80 |
وزن نهایی بسته به نوع رینگ پشتیبان، پیچ و مهره و گسکت انتخابی متغیر است. برای سایزهای 75، 125، 140، 180، 200، 250، 280، 355، 400، 450، 500 و 560 نیز امکان تامین وجود دارد.
نکات نصب و بهرهبرداری
- جوشکاری را با دستگاه استاندارد و مراحل صحیح تراش، پیشگرمایش، اعمال فشار/زمان و خنککاری انجام دهید تا مهره جوشی یکنواخت ایجاد شود.
- از گسکت مناسب سیال و دما استفاده کنید و پیچها را به صورت ضربدری (ستارهای) و مرحلهای سفت کنید تا فشار یکنواخت روی گسکت توزیع شود.
- در محیطهای خورنده یا ساحلی، رینگ گالوانیزه گرم یا استنلس انتخاب بهتری است.
- در دماهای بالاتر از 20°C، فشار کاری مجاز را کاهش دهید (Derating).
کاربردها
- خطوط آبرسانی شهری و روستایی
- فاضلاب و تصفیهخانهها
- آبیاری تحت فشار و شبکههای کشاورزی
- انتقال مواد شیمیایی منتخب
- صنایع نفت و گاز، معدن و پروژههای صنعتی که اتصال فلنجی دقیق نیاز دارند
چرا سورنا پایپ؟
- تنوع کامل سایز و کلاس فشاری از 63 تا 630 میلیمتر
- امکان تامین رینگ پشتیبان، گسکت، پیچ و مهره بهصورت ست کامل
- سفارشیسازی سوراخکاری (PN یا ANSI) مطابق تجهیز شما
- کنترل کیفیت مرحلهای و ارائه پیشفاکتور رسمی
- ارسال به سراسر ایران با بستهبندی امن پروژهای
پرسش و پاسخ:
چه سایزها و کلاسهای فشاری موجود است؟
بازه کامل 63 تا 630 میلیمتر با کلاسهای PN10، PN16، PN20 و PN25 قابل ارائه است. بر اساس فشار، دما و نوع سیال، بهترین ترکیب SDR/PN توسط کارشناسان ما پیشنهاد میشود.
نحوه خرید و پوشش ارسال چگونه است؟
از طریق تماس، پیام یا ارسال درخواست قیمت، پیشفاکتور رسمی صادر میشود و پس از تأیید شما، سفارش با باربریهای طرف قرارداد به تمام استانهای کشور ارسال میگردد. امکان هماهنگی بستهبندی و درج لیبل پروژه وجود دارد.
برای اتصال به تجهیزات فلزی با استانداردهای متفاوت چه کنم؟
کافی است هنگام سفارش، الگوی سوراخکاری موردنیاز (PN10/PN16 یا ANSI Class 150) و جنس رینگ (گالوانیزه/استنلس) و نوع گسکت را اعلام کنید؛ ست کامل متناسب با تجهیزتان آماده و تحویل میشود.
