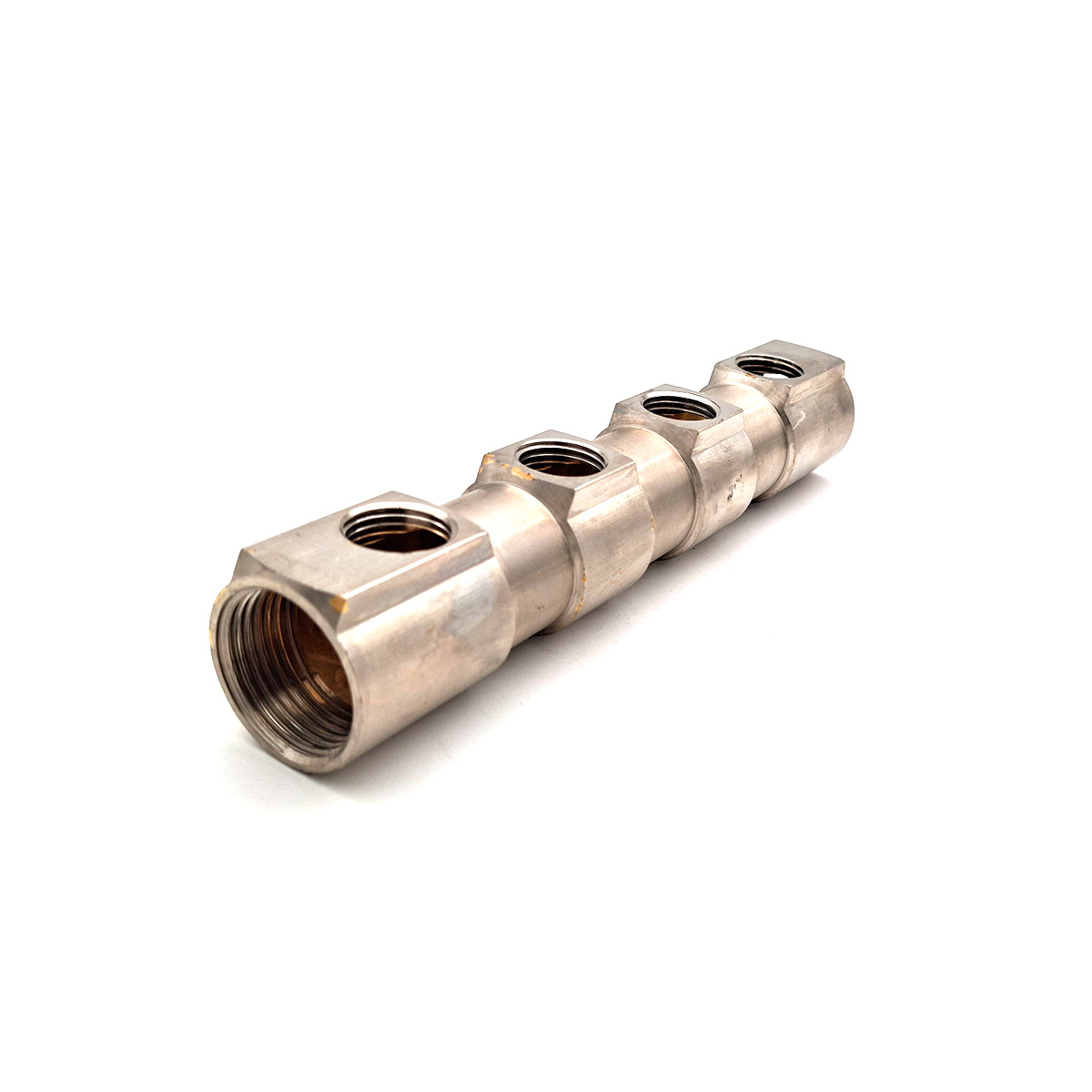

کلکتور پنجلایه یک چندراههی توزیع و کنترل است که آب سرد و گرم یا آب گرم مدار گرمایشی را از یک خط اصلی به چندین انشعاب مستقل میرساند. نتیجهاش توزیع یکنواخت، امکان قطعووصل هر مسیر بدون خاموشی کل سیستم، و سرویسپذیری آسان است. این تجهیز در لولهکشی آب مصرفی، رادیاتور و خصوصا گرمایش از کف کاربرد گستردهای دارد.
در انواع مخصوص گرمایش از کف، کلکتور میتواند به فلومتر، شیرهای رفتوبرگشت، هواگیر اتوماتیک و شیر تخلیه مجهز شود تا تنظیم دبی هر مدار و هواگیری سیستم بهسادگی انجام شود. بسته به مدل، جنس بدنه از برنج فورج (مقاوم و رایج در آب مصرفی) یا استیل ضدزنگ (سبک، ضد خوردگی و مناسب دما/فشار بالاتر) است.
سایزبندی رایج برای لولههای پنجلایه 16×2 و 20×2 شامل ورودی 1″ یا 3/4″ و خروجیهای 1/2″ یا خروجیهای سازگار با اتصالات کلکتوری متداول است. تعیین اندازه دقیق به تعداد انشعاب و دبی موردنیاز هر زون بستگی دارد.
از نظر کارکردی، محدودههای مرسوم کاری برای کلکتورهای گرمایش از کف فشار تا 10 بار و دمای تا 80 °C است (بسته به سازنده و مدل ممکن است بالاتر باشد؛ برخی سریها با رده PN10 تا PN16 عرضه میشوند).
مزایا برای لوله پنجلایه
- توزیع متعادل و کاهش افت فشار شاخهها
- کنترل مستقل هر واحد/فضا (قطع موقت آب یا تنظیم دبی)
- نصب سریع و تمیز با اتصالات مخصوص کلکتور و بدون جوشکاری
- سازگاری عالی با مدارهای مختلط (مصرفی + گرمایشی) در یک تابلو کلکتور
جدول مشخصات فنی پیشنهادی
| ویژگی | مقادیر/گزینههای رایج | توضیحات کاربردی |
|---|---|---|
| جنس بدنه | برنج فورج، استیل ضدزنگ | برنج برای آب مصرفی/عمومی؛ استیل برای مقاومت بالاتر در گرمایش از کف |
| تعداد خروجی | 2 تا 12 راه (سریهای پرتیراژ 4، 6، 8 راه) | بر اساس تعداد مصرفکننده/زون انتخاب شود |
| سایز ورودی | 1″ یا 3/4″ (نری/مادّه بسته به تابلو) | متناسب با دبی کل ساختمان/زون |
| سایز خروجی | 1/2″ یا خروجی سازگار با اتصالات کلکتوری متداول | برای لولههای پنجلایه 16×2 و 20×2 |
| تجهیزات روی کلکتور | فلومتر، شیر رفتوبرگشت، شیر هواگیر اتوماتیک، شیر تخلیه | برای تنظیم دبی، هواگیری و سرویس آسان |
| فشار کاری | معمولا تا 10 بار (سریهای PN10–PN16) | مشخصات دقیق را با مدل انتخابی تطبیق دهید |
| دمای کاری | معمولا تا 80 °C (مدلهای ویژه بالاتر) | مطابق کاتالوگ سازنده |
| کاربرد | آب سرد/گرم مصرفی، رادیاتور، گرمایش از کف | انتخاب جنس/تجهیزات بر اساس کاربرد |
یادآوری: PN بیانگر «فشار نامی» اجزای لولهکشی در استانداردهای EN/ISO است و به انتخاب ایمنتر کمک میکند.
جدول راهنمای انتخاب سریع
| سناریو | پیشنهاد کلی | نکته اجرایی |
|---|---|---|
| آب مصرفی واحد مسکونی با 4–6 مصرفکننده | کلکتور برنجی 1″ با 4–6 خروجی 1/2″ | برای هر خط مصرفی یک شیر قطعووصل مجزا در نظر بگیرید |
| گرمایش از کف 60–120 م² (۳–۶ مدار) | کلکتور استیل/برنجی فلومتردار 1″ با 3–6 خروجی | دبی هر مدار را با فلومتر بالانس کنید؛ نصب هواگیر اتوماتیک الزامی |
| ترکیبی (مصرفی + گرمایشی) در یک تابلو | دو ردیف کلکتور مجزا (مصرفی/گرمایشی) | برچسبگذاری مدارها برای سرویس آینده |
لوازم و اتصالات سازگار
- شیرهای کلکتوری (روی هر خروجی) و شیر بالوالو ورودی/برگشت
- فلومتر برای هر مدار گرمایش از کف و اکچویتور ترموستاتیک در صورت نیاز به کنترل اتوماتیک
- هواگیر اتوماتیک و شیر تخلیه برای سرویس و هواگیری
- اتصالات مخصوص لوله پنجلایه (16×2، 20×2) جهت اتصال خروجیها به لولهها
این اقلام کار تنظیم دبی، هواگیری و سرویس دورهای را ساده میکنند.
نکات نصب و بهرهبرداری
- کلکتور را در تابلوی دسترسپذیر و نزدیک به مرکز مصرفها نصب کنید تا طول شاخهها متعادل شود.
- جهت رفت و برگشت را مطابق نشانگذاری سازنده رعایت کنید؛ از واشر/اورینگ اصلی و گشتاور مناسب استفاده کنید.
- پس از نصب، مدارها را شستوشو و سپس آببندی و تست فشار طبق رده PN اعلامی انجام دهید.
- در گرمایش از کف، دبی هر مدار را با فلومتر بالانس و با هواگیر اتوماتیک هوای سیستم را تخلیه کنید.
پرسش و پاسخ:
برای لوله پنجلایه 16×2 چه نوع کلکتوری بگیرم؟
مدلهای 1″ ورودی با خروجیهای 1/2″ (یا خروجیهای سازگار با اتصالات کلکتوری متداول) انتخابهای رایجی هستند؛ اگر گرمایش از کف دارید، نوع فلومتردار را بردارید تا تنظیم دبی هر مدار ساده شود.
کلکتور برنجی بهتر است یا استیل؟
برای آب مصرفی و کاربری عمومی، برنج فورج رایج و اقتصادی است؛ برای گرمایش از کف و محیطهای مرطوب، استیل ضدزنگ بهخاطر مقاومت بالاتر به خوردگی و پایداری در دما/فشار مزیت دارد.
فشار و دمای کاری ایمن چقدر است؟
در اغلب کلکتورهای گرمایش از کف فشار تا 10 بار و دمای تا حدود 80 °C اعلام میشود؛ اما حتما مشخصات مدل انتخابی (PN و دما) را از کاتالوگ همان سازنده تطبیق دهید.
