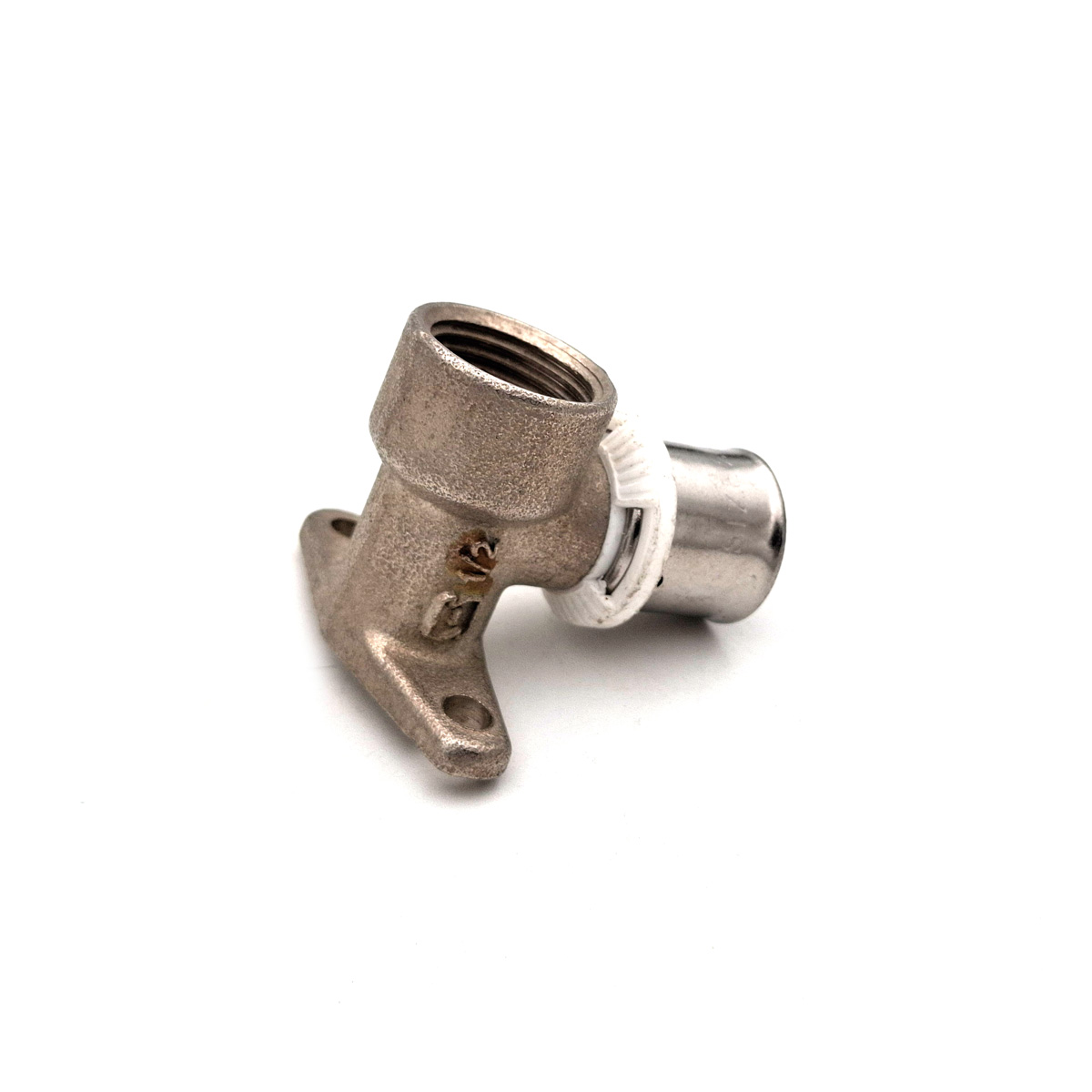

زانو دیواری توپیچ پرسی یک اتصال پرسی ۹۰ درجه با فلنچ نصب دیواری و رزوه داخلی (توپیچ) است که برای خروجیگیری تمیز، ایمن و دقیق از داخل دیوار به سمت شیرآلات، فلاشوالها و انشعابات بهداشتی بهکار میرود. این قطعه با ایجاد نقطه اتصال محکم بین لولههای پنجلایه (PEX/AL/PEX یا PERT/AL/PERT) و تجهیزات رزوهای، آببندی پایدار و طولانیمدت را بدون نیاز به باز و بست دورهای تضمین میکند.
مزایا و نقاط قوت
- آببندی مطمئن و دائمی با پرس سرد (بدون شعله و دوده)
- نصب دیواری مستحکم با صفحه/گوشوارهی پیچخور برای تراز دقیق خروجی
- سازگاری با پروفایلهای رایج پرس (بسته به برند: U / TH / H / B)
- رزوه داخلی استاندارد برای اتصال مستقیم شیرآلات و کوپلینگها
- کاهش خطای انسانی با شاخصهای عمقگذاری (نشانگر/پنجرهی کنترل در خیلی از مدلها)
- مناسب آب سرد و گرم بهداشتی و نیز گرمایش دیواری/کف
کاربردها
- خروجیگیری برای شیر مخلوط، علمک دوش، فلاشوال و شیرهای زاویهای
- انشعابگیری در سیستمهای بهداشتی و آبرسانی توکار
- پروژههای بازسازی که نیاز به اتصال سریع، تمیز و بدون حرارت دارند
جدول مشخصات فنی و سازگاری
| گزینه | توضیحات |
|---|---|
| جنس بدنه | برنج فورجشده (اغلب CW617N) با آبکاری نیکل مات/براق |
| حلقهی پرس | استیل ضدزنگ (معمولا AISI 304) با پنجرهی بازدید (بسته به مدل) |
| اورینگها | EPDM مقاوم در برابر دما و رسوبات (دو اورینگ در اغلب مدلها) |
| سایزبندی متداول | 16×½″، 20×½″، 20×¾″ (سایز لوله × سایز رزوه داخلی) |
| نوع رزوه | موازی BSPP (G) برای اتصال با نوار تفلون یا خمیر رزوه |
| پروفایل فک پرس | بسته به سازنده: U / TH / H / B (حتمـا با راهنمای برند تطبیق دهید) |
| فشار کاری مرجع | تا 10 بار در کاربریهای بهداشتی (بسته به برند/استاندارد پروژه) |
| دمای کاری | تا حدود 95°C در سیکل آب گرم مصرفی (طبق دیتاشیت برند) |
| سازگاری لوله | PEX/AL/PEX و PERT/AL/PERT کلاس ساختمانی |
| استانداردهای رایج | مطابقت با استانداردهای رزوه ISO 228-1 (G) و الزامات سیستمهای پرسیِ لولههای چندلایه (مطابق دیتاشیت تولیدکننده) |
| نصب | توکار؛ دارای صفحه/گوشواره برای پیچ و رولپلاک در بستر بنایی/بتنی |
نکته: مقادیر فشار/دما و نوع پروفایل فک را حتما با دیتاشیت برند انتخابی کنترل کنید.
راهنمای انتخاب و سفارش
| سایز لوله × رزوه | نوع رزوه | کاربرد متداول | پیشنهاد کدگذاری (نمونه) |
|---|---|---|---|
| 16×½″ | G (BSPP) | خروجی شیر روشویی/آشپزخانه | ZDT-16×½-G |
| 20×½″ | G (BSPP) | خروجیهای عمومی با دبی بالاتر | ZDT-20×½-G |
| 20×¾″ | G (BSPP) | دوش/شیر مخلوط با دبی بالاتر | ZDT-20×¾-G |
برای اتصال دو خروجی همتراز (مثلا شیر دوش) از جفت زانو دیواری یا شابلون تراز استفاده کنید.
لوازم مکمل پیشنهادی
| قطعه | دلیل استفاده |
|---|---|
| فک پرس مطابق پروفایل برند | تضمین آببندی و عدم آسیب به حلقهی استیل |
| کالیبراتور/پخزن لوله | جلوگیری از بریدن اورینگ و تضمین عمق نشیمن صحیح |
| نوار تفلون یا خمیر رزوه | آببندی مطمئن رزوه داخلی |
| شابلون تراز/صفحه اتصال | تراز دقیق مرکز خروجی و رعایت فاصلهی استاندارد |
راهنمای نصب سریع (چکلیست اجرایی)
- برش تمیز و عمود لوله؛ سپس کالیبره و پخ بزنید.
- عمق ورود لوله به اتصال را علامت بزنید.
- لوله را تا علامت، کامل در بوش پرسی جا بزنید (از پنجرهی بازرسی—اگر موجود—چک کنید).
- با فک مطابق پروفایل توصیهشده و زاویهی صحیح، عمل پرس را انجام دهید.
- اتصال پریسشده را نچرخانید؛ سپس قطعه را با پیچ و رولپلاک محکم به دیوار ببندید.
- تست نشتی طبق دستورالعمل پروژه (معمولا با فشار آزمون بالاتر از فشار کاری).
هشدار: استفاده از فک نامناسب یا کالیبره نکردن لوله، اصلیترین عوامل نشت هستند.
نکات فنی و اجرایی
- برای دیوارهای سست، از پشتبند یا بلوک پرکن جهت جلوگیری از لرزش استفاده کنید.
- رزوه داخلی را بیشازحد لولهکشی نکنید؛ گشتاور مناسب را رعایت کنید.
- قبل از آببندی نهایی، تراز و پیشنصب خشک انجام دهید.
پرسش و پاسخ:
تفاوت «توپیچ» و «روپیچ» چیست؟
توپیچ رزوهی داخلی (G) دارد و پذیرندهی قطعهی نری است؛ روپیچ رزوهی خارجی دارد و داخل قطعهی مادگی بسته میشود.
آیا برای همهی لولههای پنجلایه مناسب است؟
بله، در صورت مطابقت سایز و استفاده از پروفایل فک درست و اجرای صحیح (کالیبره/پخ/عمقگذاری)، با PEX/AL/PEX و PERT/AL/PERT سازگار است.
اگر بعد از پرس نشت دیدم چه کنم؟
اول پروفایل فک، عمق ورود لوله، سلامت اورینگ و یکنواختی پرس را بررسی کنید. در صورت آسیب دیدگی، اتصال باید تعویض شود؛ پرس مجدد روی همان قطعه توصیه نمیشود.
