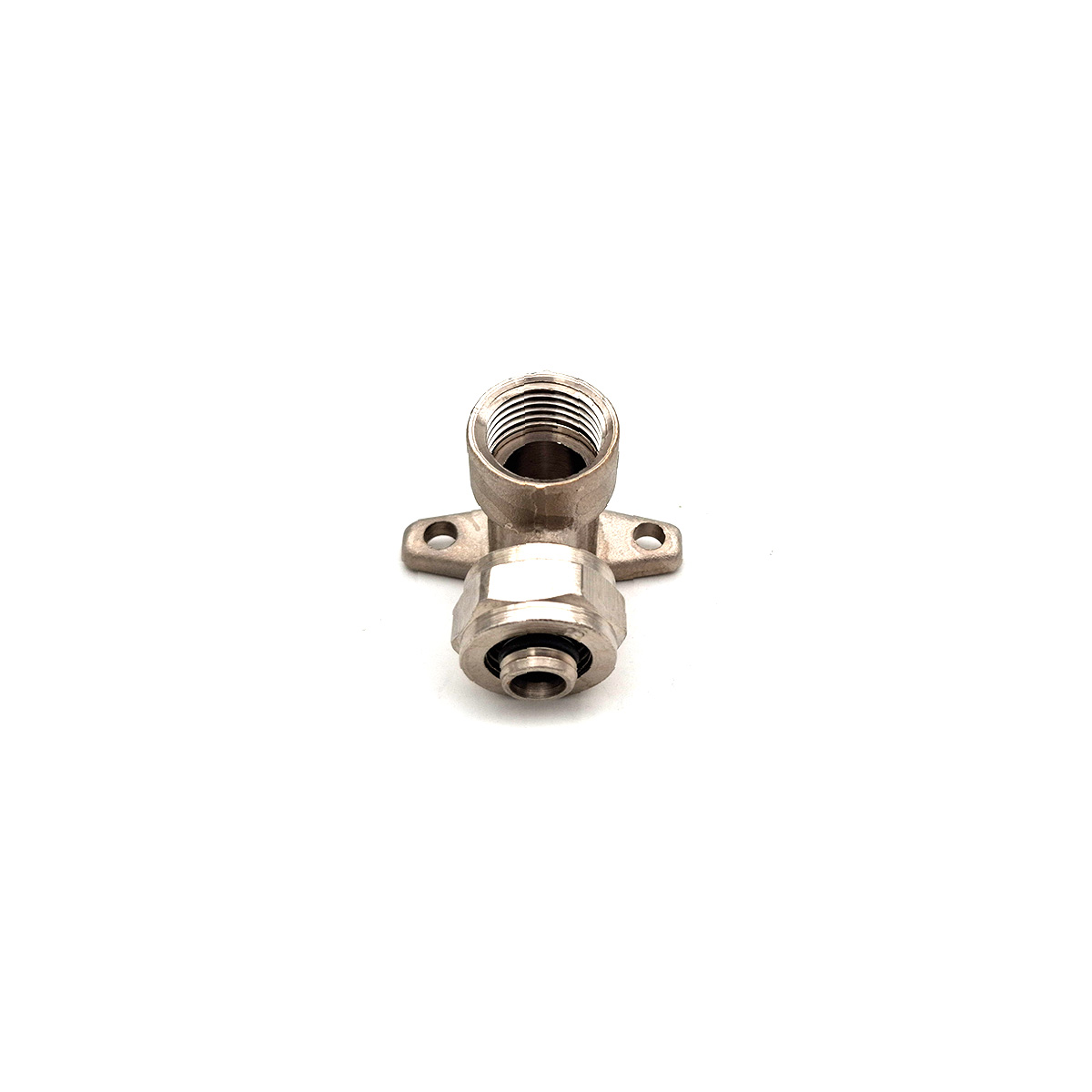

زانو صفحه دار توپیچ کوپلی یکی از حیاتیترین اتصالات در سیستمهای لوله کشی مدرن و پنج لایه است. این قطعه که با نامهای «زانو دیواری» یا «زانو پلاکدار» نیز شناخته میشود، وظیفه تغییر جهت مسیر لوله به اندازه ۹۰ درجه و همزمان ایجاد یک بستر محکم برای نصب شیرآلات روکار را بر عهده دارد. اگر به دنبال یک اتصال بدون نشتی، مقاوم در برابر فشار و با طول عمر بالا برای ساختمان خود هستید، این محصول در سورنا پایپ بهترین انتخاب برای شماست.
جدول مشخصات فنی و سایزبندی
در سورنا پایپ، این محصول در سایزهای استاندارد و پرکاربرد زیر عرضه میشود:
| کد محصول | سایز (اینچ * میلیمتر) | تعداد در بسته | تعداد در کارتن | جنس بدنه |
| 213402 | 1/2 * 16 | 8 عدد | 32 عدد | برنج با روکش کروم |
| 213410 | 1/2 * 20 | 8 عدد | 32 عدد | برنج با روکش کروم |
زانو صفحه دار توپیچ کوپلی چیست و چه کاربردی دارد؟
این اتصال فیتینگ (Fitting) ترکیبی هوشمندانه از سه ویژگی فنی است:
-
زانو (Elbow): ایجاد زاویه ۹۰ درجه برای تغییر مسیر لوله از کف یا سقف به سمت دیوار.
-
صفحهدار (Wall Plate): دارای یک صفحه فلزی سوراخدار در قسمت زیرین است که اجازه میدهد اتصال با پیچ و رولپلاک محکم به دیوار یا شاسیکشی متصل شود. این ویژگی لرزش لوله را خنثی کرده و از شکستن اتصال هنگام باز و بسته کردن شیرآلات جلوگیری میکند.
-
توپیچ (Female Thread): قسمت خروجی این زانو دارای رزوه داخلی است که برای اتصال مستقیم به شیرآلات بهداشتی، شیر پیسوار، رادیاتورها و سایر تجهیزات رزوهدار طراحی شده است.
چرا سیستم کوپلی؟
این اتصال از نوع کوپلی است؛ به این معنا که اتصال آن به لوله پنج لایه از طریق مکانیزم حلقه و پرس (یا مهره و ماسوره با توجه به مدل دقیق برند) انجام میشود. این مکانیزم با فشردن بدنه لوله به اتصال، آببندی صددرصدی ایجاد کرده و خطر نشتی را به صفر میرساند.
مزایای استفاده از زانو دیواری کوپلی سورنا پایپ
استفاده از اتصالات مرغوب مانند محصولات نیوپایپ و برندهای معتبر موجود در سورنا پایپ، مزایای زیر را برای تاسیسات شما به همراه دارد:
-
استحکام ساختاری بالا: وجود صفحه نگهدارنده باعث توزیع نیرو شده و از کنده شدن لوله در اثر فشار آب یا ضربه جلوگیری میکند.
-
بدنه تمام برنجی: ساخته شده از آلیاژ برنج با روکش کروم که مقاومت بالایی در برابر خوردگی، زنگزدگی و رسوب دارد.
-
نصب آسان و تراز: طراحی دقیق صفحه باعث میشود زانو کاملا صاف روی دیوار قرار گیرد که این امر نصب شیرآلات را بسیار ساده و زیبا میکند.
-
تحمل دما و فشار بالا: ایدهآل برای سیستمهای گرمایشی (شوفاژ) و سرمایشی که نوسانات دمایی زیادی دارند.
موارد مصرف و کاربردها
این محصول یک آچار فرانسه در تاسیسات لوله کشی ساختمان محسوب میشود و در موارد زیر کاربرد دارد:
-
اتصال رادیاتورها: برای اتصال لولههای کفخواب به شیر رفت و برگشت رادیاتورهای پنلی و آلومینیومی.
-
شیرآلات بهداشتی: خروجی آب سرد و گرم زیر سینک ظرفشویی، روشویی کابینتی و دوش حمام.
-
توالت فرنگی و والهنگ: تامین آب ورودی فلاشتانکها.
-
فنکویلها: استفاده در لولهکشیهای سرمایش و گرمایش سقفی و دیواری.
راهنمای نصب زانو صفحه دار توپیچ
برای نصب اصولی و جلوگیری از نشتی، مراحل زیر را دنبال کنید:
-
برش لوله: لوله پنج لایه را با قیچی مخصوص کاملا صاف برش دهید و کالیبره کنید.
-
آمادهسازی اتصال: اگر از نوع پرسی است حلقه را روی لوله قرار دهید؛ اگر کوپلی مهرهدار است، مهره و حلقه چاکدار را وارد لوله کنید.
-
آببندی رزوه: برای قسمت توپیچ (رزوه)، حتما از نوار تفلون یا خمیر لولهکشی استفاده کنید تا اتصال به شیرآلات کاملا آببند شود.
-
نصب روی دیوار: قبل از نهایی کردن لولهکشی، صفحه زانو را با پیچ روی شاسی یا دیوار فیکس کنید تا تراز باشد.
-
محکم کردن: با استفاده از دستگاه پرس (برای اتصالات پرسی) یا آچار (برای اتصالات کوپلی مهرهای)، اتصال سمت لوله را محکم کنید.
نکته مهم: از سفت کردن بیش از حد مهرهها با فشار نامتعارف خودداری کنید، زیرا ممکن است باعث ترک خوردن برنج شود.
پرسش و پاسخ:
تفاوت زانو صفحه دار کوپلی با زانو معمولی چیست؟
زانو صفحه دار دارای یک صفحه فلزی در انتهای خود است که قابلیت پیچ شدن به دیوار را دارد. این ویژگی باعث میشود اتصال ثابت بماند و هنگام نصب یا تعویض شیرآلات، لوله داخل دیوار تکان نخورد یا آسیب نبیند، در حالی که زانوی معمولی در هوا معلق است.
آیا این زانو برای لولههای کشی روکار مناسب است؟
بله، هرچند کاربرد اصلی آن برای نصب روی دیوار (توی کار یا روی سطح دیوار برای نصب شیر) است، اما به دلیل ظاهر روکش کروم و تمیز، در لولهکشیهای روکار که نیاز به خروجی شیر باشد نیز استفاده میشود.
سایز ۱۶ و ۲۰ این اتصال برای چه جاهایی استفاده میشود؟
معمولا سایز ۱۶*۱/۲ برای انشعابات شیرآلات روشویی، ظرفشویی و توالت فرنگی استفاده میشود که دبی آب معمولی نیاز دارند. سایز ۲۰*۱/۲ معمولا برای ابتدای مسیر رادیاتورها یا جاهایی که فشار و دبی آب بیشتری مدنظر است، کاربرد دارد.
