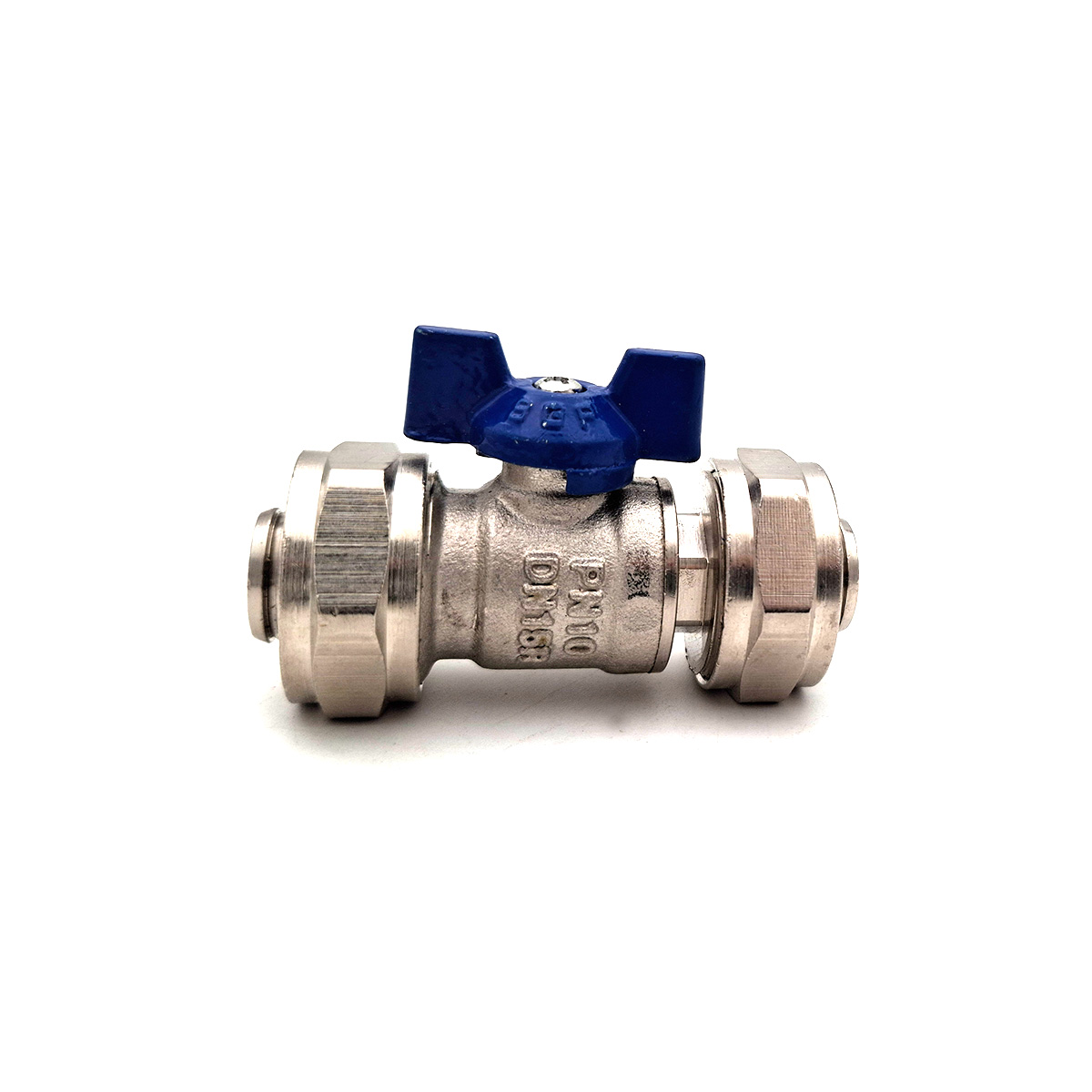

شیر دوسر کوپلی یک بالوالو برنجی است که در هر دو سمت به اتصالهای کوپلی (فشاری) مجهز شده و بدون نیاز به لحیمکاری یا حرارت، روی لولههای پنجلایه (PEX-AL-PEX / PERT-AL-PERT) نصب میشود. این شیر برای قطعووصل سریع جریان در انشعابات، ورودی/خروجی کلکتور و مدارهای گرمایش و آبرسانی ساختمان کاربرد دارد و به دلیل آببندی مطمئن و نصب آسان، انتخابی محبوب برای مجریان تاسیسات محسوب میشود.
مزایا
- نصب سریع و تمیز: بدون رزوهکاری خطی و بدون نیاز به نوار تفلون در محل اتصال کوپلی
- آببندی مطمئن: رینگ برنجی + اورینگ مقاوم؛ نشتی حداقلی در برابر تغییرات دما و فشار
- دوطرفه و پرظرفیت: عبوردهی مناسب، امکان نصب در هر جهت جریان
- دوام بالا: بدنه برنج فورجشده، آبکاری نیکل برای مقاومت در برابر خوردگی و رسوب
- قابل سرویس: امکان بازکردن و تعویض اورینگ/رینگ در صورت نیاز
- همخوان با استاندارد اجرای لولههای پنجلایه و انواع سیستمهای گرمایشی رادیاتوری و آب سرد/گرم مصرفی
مشخصات فنی
| آیتم | مقدار/توضیح |
|---|---|
| نوع شیر | بالوالو دوسر کوپلی (Quarter-Turn) |
| کاربرد | قطع و وصل جریان در شبکههای آب سرد/گرم و گرمایش رادیاتوری |
| سازگاری لوله | PEX-AL-PEX و PERT-AL-PERT (سایزهای رایج 16×2 ،20×2 ،25×2.5 ،32×3 میلیمتر) |
| فشار کاری اسمی (PN) | تا PN25 (متناسب با شرایط پروژه و کیفیت نصب) |
| بازه دمای کاری | حدود 0 تا 95°C (استقامت کوتاهمدت بالاتر بسته به اورینگ/سیت) |
| جنس بدنه | برنج فورجشده (معمولا CW617N) با آبکاری نیکل |
| جنس توپی/سیت | توپی برنجی آبکاریشده، سیتهای PTFE برای حرکت نرم اهرم |
| آببندی | اورینگهای EPDM یا NBR (بسته به سری محصول) |
| نوع دسته | اهرمی (Lever) یا پروانهای (Butterfly) بسته به سایز/کاربرد |
| جهت نصب | دوطرفه (Bi-Directional) |
| نیاز به آببندی رزوه | در اتصالهای کوپلی نیاز نیست؛ آببندی با رینگ و اورینگ انجام میشود |
| نگهداری | سرویس دورهای ساده؛ امکان تعویض قطعات مصرفی (اورینگ/رینگ/مهره) |
نکته: مقادیر فوق برای اکثر شیرهای کوپلی بازار رایج هستند. در زمان خرید، مشخصات دقیق هر سری را با فاکتور و لیبل محصول تطبیق دهید.
سایزبندی و کد سفارش پیشنهادی
| سایز نامی | لوله سازگار | نوع دسته | کد سفارش نمونه* |
|---|---|---|---|
| 16 | 16×2 mm | پروانهای | SV-CP-16-BF |
| 20 | 20×2 mm | پروانهای / اهرمی | SV-CP-20-BF / SV-CP-20-LV |
| 25 | 25×2.5 mm | اهرمی | SV-CP-25-LV |
| 32 | 32×3 mm | اهرمی | SV-CP-32-LV |
* کد سفارش نمونه برای نظم داخلی سورنا پایپ ارائه شده و قابلیت سفارشیسازی دارد (توافقی با واحد فروش).
موارد کاربرد
- ورودی و خروجی کلکتورهای پنجلایه
- انشعابات واحدی در مدار آب سرد/گرم مصرفی
- مدار گرمایش رادیاتوری و بایپسها
- نقاط سرویسپذیر جهت ایزولهکردن سریع بخشی از سیستم
- اتصال مستقیم بین دو شاخه لوله پنجلایه با امکان قطعووصل
راهنمای نصب سریع
- برش تمیز: لوله را با قیچی استاندارد، صاف و عمود برش دهید.
- کالیبراسیون و پخزنی: دهانه لوله را کالیبره و لبه داخلی را پخ بزنید.
- چیدمان قطعات: به ترتیب مهره کوپلی → رینگ برنجی → بوش داخل را روی لوله قرار دهید.
- جایگذاری تا عمق علامتگذاریشده: لوله را تا انتهای بوش شیر وارد کنید.
- بستن مهرهها: با دو آچار، مهرهها را یکنواخت و بدون زیرفشارکردن بیشازحد سفت کنید.
- تست نشتی: پس از پرکردن مدار، فشار آزمایشی بگیرید و اتصالات را بازبینی کنید.
توصیه اجرایی: از چسب/نوار تفلون روی محل اتصال کوپلی استفاده نکنید؛ آببندی بهوسیله رینگ و اورینگ انجام میشود. در زمان سفتکردن، از نگهداشتن بدنه با آچار دوم غافل نشوید تا تنش به لوله منتقل نشود.
نکات خرید از سورنا پایپ
- انتخاب سایز دقیق مطابق ضخامت لوله (مثلا 20×2).
- توجه به نوع دسته (پروانهای برای فضاهای محدود، اهرمی برای سهولت قطعووصل).
- تطبیق فشار و دمای کاری پروژه با مشخصات شیر.
- تهیه قطعات یدکی (اورینگ، رینگ، مهره) برای نگهداری آتی.
- درخواست کارتن پلمب و هولوگرام اصالت در خرید عمده.
چرا سورنا پایپ؟
- تنوع کامل سایزها و تیپها، قیمت رقابتی، پشتیبانی فنی اجرا
- امکان تامین عمده برای پروژهها و ارسال سریع
- دسترسی به قطعات یدکی و خدمات پس از فروش
برای استعلام قیمت روز، موجودی و دریافت پیشفاکتور، با واحد فروش سورنا پایپ تماس بگیرید.
پرسش و پاسخ:
آیا شیر دوسر کوپلی برای لولههای تکجداره PE یا PEX تکلایه مناسب است؟
خیر؛ این شیر مخصوص لولههای پنجلایه طراحی شده است. برای لولههای تکجداره باید از اتصالات و شیرهای سازگار همان سیستم استفاده شود.
نشت خفیف بعد از نصب طبیعی است؟
در نصب صحیح، نشتی قابلقبول نیست. معمولا با کالیبرهکردن دقیق، رعایت عمق ورود لوله و سفتکردن اصولی مشکل رفع میشود. در صورت تداوم، اورینگ یا رینگ را بازبینی کنید.
برای سرویس دورهای چه کاری لازم است؟
هر چند وقت یکبار، باز و بستهکردن کامل اهرم (برای روان ماندن سیت)، بازبینی نشتیها و در صورت نیاز تعویض اورینگ کافی است. از روانسازهای ناسازگار با EPDM پرهیز کنید.
