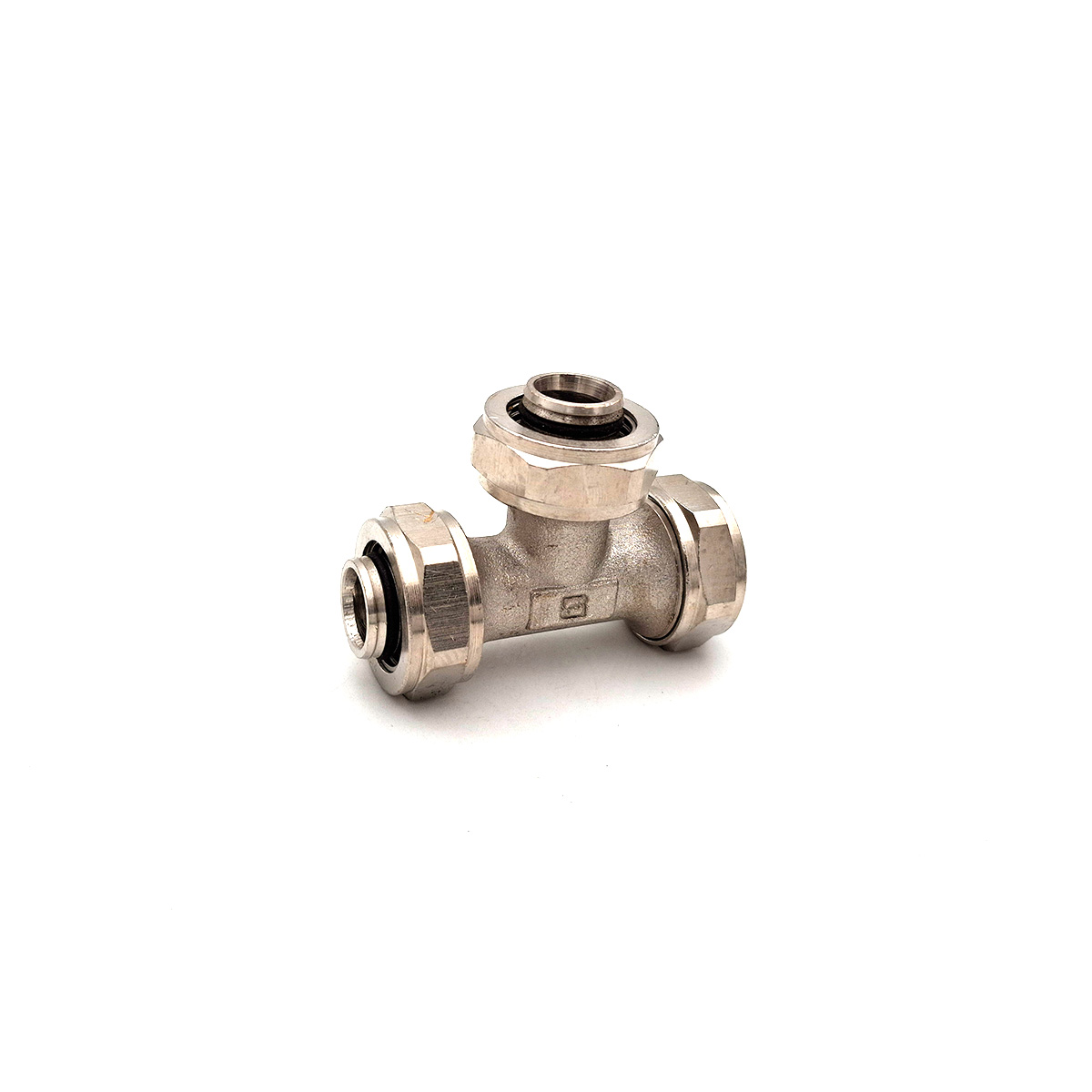

سهراه کوپلی، یکی از پرمصرفترین اتصالات در سیستمهای لولهکشی پنجلایه است که برای انشعابگیری در مسیر آب سرد و گرم ساختمان، گرمایش رادیاتوری و گرمایش از کف استفاده میشود. این اتصال با سازوکار کوپلی (پیچی) نصب میشود و بدون دستگاه پرس، تنها با کاتر، کالیبراتور/پخزن و آچار قابل اجراست؛ بنابراین گزینهای سریع، تمیز و قابل اطمینان برای نصابها و پیمانکاران محسوب میشود.
مزایا و ویژگیها
- نصب سریع و بینیاز از برق/باتری: مناسب برای پروژههای بازسازی و طبقات در حال بهرهبرداری.
- آببندی اطمینانبخش: استفاده از اورینگ EPDM مقاوم در برابر دما و رسوبات.
- بدنه فورجبرنجی: تولید از آلیاژ برنج فورجشده (CW617N) با آبکاری نیکل برای دوام و مقاومت به خوردگی.
- سازگاری بالا: قابل استفاده با لولههای PEX-AL-PEX و PERT-AL-PERT.
- قابلیت باز و بست مجدد: امکان سرویس، اصلاح مسیر یا تعویض قطعه بدون تخریب.
- تنوع سایز و مدل: سهراه همسایز و کاهنده، و امکان ترکیب با مدلهای رزوهای (نر/ماده) برای اتصال به شیرآلات و کلکتورها.
جدول مشخصات فنی (Core Specs)
| مشخصه | مقدار/توضیح |
|---|---|
| کاربرد | انشعابگیری در سیستمهای آبرسانی سرد و گرم، گرمایش رادیاتوری، گرمایش از کف |
| سازگاری لوله | PEX-AL-PEX و PERT-AL-PERT |
| نوع اتصال | کوپلی (پیچی) با مهره، رینگ برشی، اسلیو تقویتی و بدنه سهراهی |
| جنس بدنه | برنج فورجشده CW617N، آبکاری نیکل |
| اورینگ آببندی | EPDM گرید تاسیسات |
| فشار کاری معمول | تا 16 بار در 20°C (کاهنده با افزایش دما طبق طراحی سیستم) |
| بازه دمای کار | تقریبا 0 تا 95°C (وابسته به کلاس کاری سیستم لوله) |
| استاندارد لوله مرجع | لولههای پنجلایه مبتنی بر استانداردهای رایج بازار (کلاس 1–5 سیستمهای بهداشتی/گرمایشی) |
| اقلام هر اتصال | بدنه سهراه، 3× (مهره، رینگ برشی، اسلیو) |
| ابزار نصب | کاتر لوله، کالیبراتور/پخزن، آچار فرانسه/رینگ |
نکته: فشار مجاز در دماهای بالا (مثلا 70–95°C) باید طبق طراحی سیستم و کلاس کاری لوله/اتصال رعایت شود.
جدول سایزبندی و گزینهها
| مدل | سایز لوله (میلیمتر) | توضیح |
|---|---|---|
| سهراه کوپلی همسایز | 16×16×16 | انشعابگیری رایج برای شبکه داخلی واحدها |
| 〃 | 20×20×20 | رایج در رایزرها و مسیرهای اصلی کوچک |
| 〃 | 25×25×25 | مناسب مسیرهای اصلی با دبی بالاتر |
| 〃 | 32×32×32 | مناسب رایزرهای اصلی و موتورخانه |
| سهراه کوپلی کاهنده | 20×20×16 | انشعاب فرعی 16 از خط 20 |
| 〃 | 25×25×20 | انشعاب فرعی 20 از خط 25 |
| 〃 | 32×32×25 | انشعاب فرعی 25 از خط 32 |
| سهراه رزوهدار (گزینه) | 16×16×½” ماده/نر | اتصال به شیر یا کلکتور رزوهای |
| 〃 | 20×20×½” یا ¾” | برای رادیاتور یا تجهیزات جانبی |
در صورت نیاز به ابعاد دقیق (L، H، وزن)، هنگام ثبت سفارش اعلام بفرمایید تا مطابق برند و سری تولید، دیتاشیت اختصاصی ارسال شود.
راهنمای نصب گامبهگام (Brief)
- برش دقیق: لوله را عمود و تمیز برش بزنید.
- کالیبراسیون و پخزنی: دهانه لوله را با ابزار مخصوص گرد و لبه داخلی را پخ کنید.
- جاگذاری اسلیو و رینگ: ابتدا مهره، سپس رینگ برشی و اسلیو را روی هر سر لوله قرار دهید.
- نصب روی بدنه سهراه: لوله را تا انتها وارد کانال بدنه کنید.
- بستن مهره: با آچار، مهرهها را محکم کنید تا نشتی قطع شود؛ از بیشسفتکردن خودداری کنید.
- تست آببندی: پس از اتمام، سیستم را تحت فشار کاری تست کنید.
خطاهای رایج: عدم کالیبراسیون/پخزنی، ورود ناکامل لوله در بدنه، بیشسفتکردن مهره و آسیب به اورینگ.
کاربردها
- آبرسانی سرد و گرم بهداشتی در واحدهای مسکونی و اداری
- انشعاب به رادیاتورها، حولهخشککنها و فنکویلهای رزوهدار (با مدل رزوهدار)
- شاخهکشی گرمایش از کف (با رعایت طراحی هیدرولیکی)
- تعمیرات و اصلاحات سریع بدون نیاز به دستگاه پرس
نکات انتخاب و خرید از سورنا پایپ
- انتخاب سایز را بر اساس دبی و سایز لوله مسیر اصلی انجام دهید (16 برای انشعاب واحدها، 20 و بالاتر برای رایزر/کلکتور).
- نوع سهراه (همسایز، کاهنده، رزوهدار) را با توجه به محل مصرف و تجهیز متصلشونده انتخاب کنید.
- در صورت اجرای آب گرم مداوم، کیفیت اورینگ و آبکاری را جدی بگیرید.
- برای یک دست شدن پروژه، اتصالات همسری و برند واحد را استفاده کنید.
سهراه کوپلی پنجلایه با بدنه برنج فورج، اورینگ EPDM و نصب آسان، یک انتخاب مطمئن برای انشعابگیری تمیز و سریع در پروژههای مسکونی و اداری است. برای دریافت موجودی، قیمت روز و مشاوره فنی، با تیم فروش سورنا پایپ تماس بگیرید.
پرسش و پاسخ:
سهراه کوپلی بهتر است یا سهراه پرسی؟
هر دو مطمئناند؛ پرسی سرعت اجرای بالایی در پروژههای بزرگ دارد ولی به دستگاه پرس نیاز دارد. کوپلی بدون دستگاه و قابل باز و بست مجدد است و برای تعمیرات/بازسازی یا فضاهای محدود، اقتصادیتر و منعطفتر محسوب میشود.
آیا میتوان سهراه کوپلی پنجلایه را روی لوله PEX تکجداره استفاده کرد؟
خیر، این اتصال برای لولههای چندلایه (PEX-AL-PEX / PERT-AL-PERT) طراحی شده است. برای لولههای تکجداره باید از اتصالات مختص همان سیستم استفاده شود.
اگر بعد از نصب نشتی دیدم چه کنم؟
ابتدا سفتی مهرهها را کنترل کنید؛ در صورت نصب صحیح (کالیبراسیون، پخزنی و ورود کامل لوله)، با کمی سفتتر کردن مشکل برطرف میشود. اگر نشتی ادامه داشت، اتصال را باز کرده اورینگ و رینگ را بررسی و در صورت آسیب، تعویض کنید.
