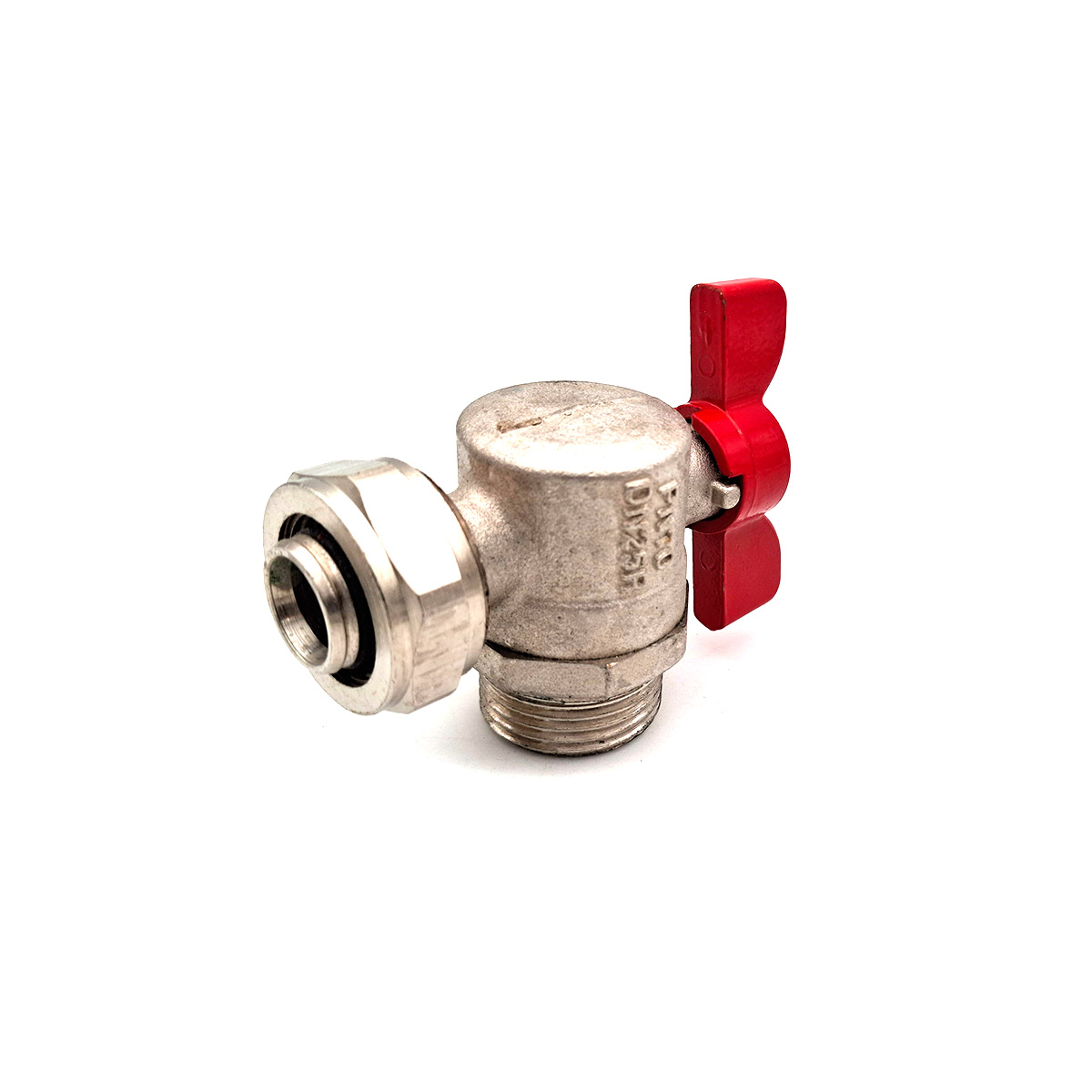

شیر زانویی روپیچ کوپلی یک اتصال ۹۰ درجه مجهز به شیر قطعووصل است که از یک سمت به لولههای پنجلایه (PEX-AL-PEX) با اتصال کوپلی و از سمت دیگر به تجهیزات یا لوله رزوهدار روپیچ (Male) متصل میشود. این قطعه برای خروجیهای دیواری، انشعاب از کلکتور، و نقاطی که نیاز به تغییر مسیر و کنترل جریان همزمان دارند ایدهآل است.
مزایا و نقاط قوت
- ترکیب سه قطعه در یک (زانویی + تبدیل رزوه روپیچ + شیر)، کاهش تعداد اتصالات و نشتیهای بالقوه
- نصب سریع و تمیز بدون جوشکاری یا حرارت؛ مناسب پروژههای بازسازی
- قطعووصل مستقل هر انشعاب برای سرویس و نگهداری آسان
- سازگار با سیستمهای آب سرد و گرم مصرفی، گرمایش از کف و رادیاتور
- بدنه برنج فورجشده با آبکاری نیکل-کروم برای دوام و مقاومت در برابر خوردگی
- آببندی مطمئن با اورینگ و رینگ برنجی کوپلی
کاربردها
- خروجیهای دیواری زیر روشویی، توالت فرنگی، شیر توالت، شیر ظرفشویی، دوش پنلی
- انشعابگیری از کلکتورهای توزیع آب یا گرمایش از کف
- ورودی تجهیزات مصرفی (پکیج دیواری، فلاشتانک، فیلترهای خانگی، مبدلها)
مشخصات فنی (کلی)
| ویژگی | مقدار |
|---|---|
| نوع اتصال سمت لوله | کوپلی مخصوص لوله پنجلایه (PEX-AL-PEX) |
| نوع اتصال سمت خروجی | رزوه روپیچ (Male) |
| استاندارد رزوه | BSP (G) مطابق ISO 228-1 |
| زاویه | ۹۰° |
| فشار کاری نامی | تا 10 bar (در کاربردهای رایج تاسیساتی) |
| بازه دمای کارکرد | حدود 0 تا 95°C (سیستمهای آب ساختمان) |
| آلیاژ بدنه | برنج فورجشده نوع CW617N |
| آبکاری | نیکل-کروم براق، مقاوم به سایش و خوردگی |
| آببندی | اورینگ NBR + رینگ (فریت) برنجی |
| مکانیزم عملکرد | دسته پروانهای/ربعگرد؛ چرخش ~۹۰° برای قطع/وصل |
نکته: مقادیر فوق برای کاربریهای تاسیسات آب ساختمان بیان شدهاند. در صورت استفاده در دما/فشار یا سیالات غیرمتعارف، با واحد فنی سورنا پایپ هماهنگ کنید.
سایزبندی و ترکیبها
| قطر لوله (میلیمتر) | سایز رزوه خروجی | نسبت سایز (قطر × رزوه) | کاربری متداول |
|---|---|---|---|
| 16 | 1/2″ | 16×1/2″ | روشویی، شیر توالت، فلاشتانک |
| 20 | 1/2″ | 20×1/2″ | ظرفشویی، روشوییهای پرمصرف |
| 20 | 3/4″ | 20×3/4″ | دوش پنلی، ورودی برخی ادوات |
| 25 | 3/4″ | 25×3/4″ | رادیاتور و مصرفکنندههای با دبی بالاتر |
| 32 | 1″ | 32×1″ | شاخههای اصلی یا خروجیهای کلکتور پُر دبی |
راهنمای انتخاب
- قطر لوله را بر اساس نقشه یا انشعاب کلکتور (16/20/25/32) انتخاب کنید.
- رزوه مصرفکننده را بررسی کنید (۱/۲ اینچ برای اغلب شیرآلات بهداشتی، ۳/۴ یا ۱ اینچ برای دبیهای بالاتر).
- اگر فضا محدود است، شیر زانویی روپیچ کوپلی بهترین انتخاب برای تغییر مسیر ۹۰° و جلوگیری از شلوغی پشت کار است.
روش نصب (خلاصه اجرایی)
- لوله پنجلایه را صاف و عمود برش دهید؛ پلیسه داخل/خارج را بگیرید.
- مهره کوپلی و سپس رینگ برنجی را روی لوله بگذارید؛ لبه لوله را تا انتها داخل بوشن شیر نشبن دهید.
- مهره را با دست ببندید و در انتها با آچار، ¼ تا ½ دور بیشتر سفت کنید (زیادهسفتکردن ممنوع).
- سمت رزوه روپیچ را به قطعه مقابل با نوار تفلون مناسب آببندی کنید.
- پس از نصب، تست آببندی انجام دهید. در پروژههای ساختمانی، تست فشار را طبق دستورالعمل سیستم (معمولا ۱٫۳ تا ۱٫۵ برابر فشار کاری) انجام دهید.
نکات فنی و نگهداری
- از ابزار مناسب (آچار دوطرفه) استفاده کنید تا از پیچش روی لوله جلوگیری شود.
- در صورت باز و بستهکردن مکرر، سلامت اورینگ و رینگ را بازبینی و در صورت نیاز تعویض کنید.
- از شعله مستقیم یا مواد شیمیایی خورنده روی قطعه اجتناب کنید.
محتویات بسته
- بدنه شیر زانویی روپیچ کوپلی (۹۰ درجه)
- مهره کوپلی + رینگ (فریت) برنجی
- بوشن داخلی اتصال به لوله پنجلایه
پرسش و پاسخ:
تفاوت شیر زانویی روپیچ کوپلی با زانویی کوپلی ساده چیست؟
مدل حاضر علاوه بر تغییر مسیر ۹۰ درجه، شیر قطعووصل داخلی دارد؛ بنابراین برای هر انشعاب امکان سرویس مستقل فراهم است و از بهکارگیری چند اتصال جداگانه بینیاز میشوید.
آیا برای گرمایش از کف قابل استفاده است؟
بله؛ این شیر با لولههای پنجلایه سازگار است و روی خروجیهای کلکتور گرمایش از کف یا آب مصرفی برای کنترل هر حلقه/انشعاب استفاده میشود.
چگونه سایز مناسب را انتخاب کنم؟
سایز سمت لوله را بر اساس قطر بیرونی لوله (16/20/25/32 میلیمتر) و سایز رزوه روپیچ را بر اساس رزوه مصرفکننده (معمولا 1/2″، در برخی کاربردها 3/4″ یا 1″) انتخاب کنید.
