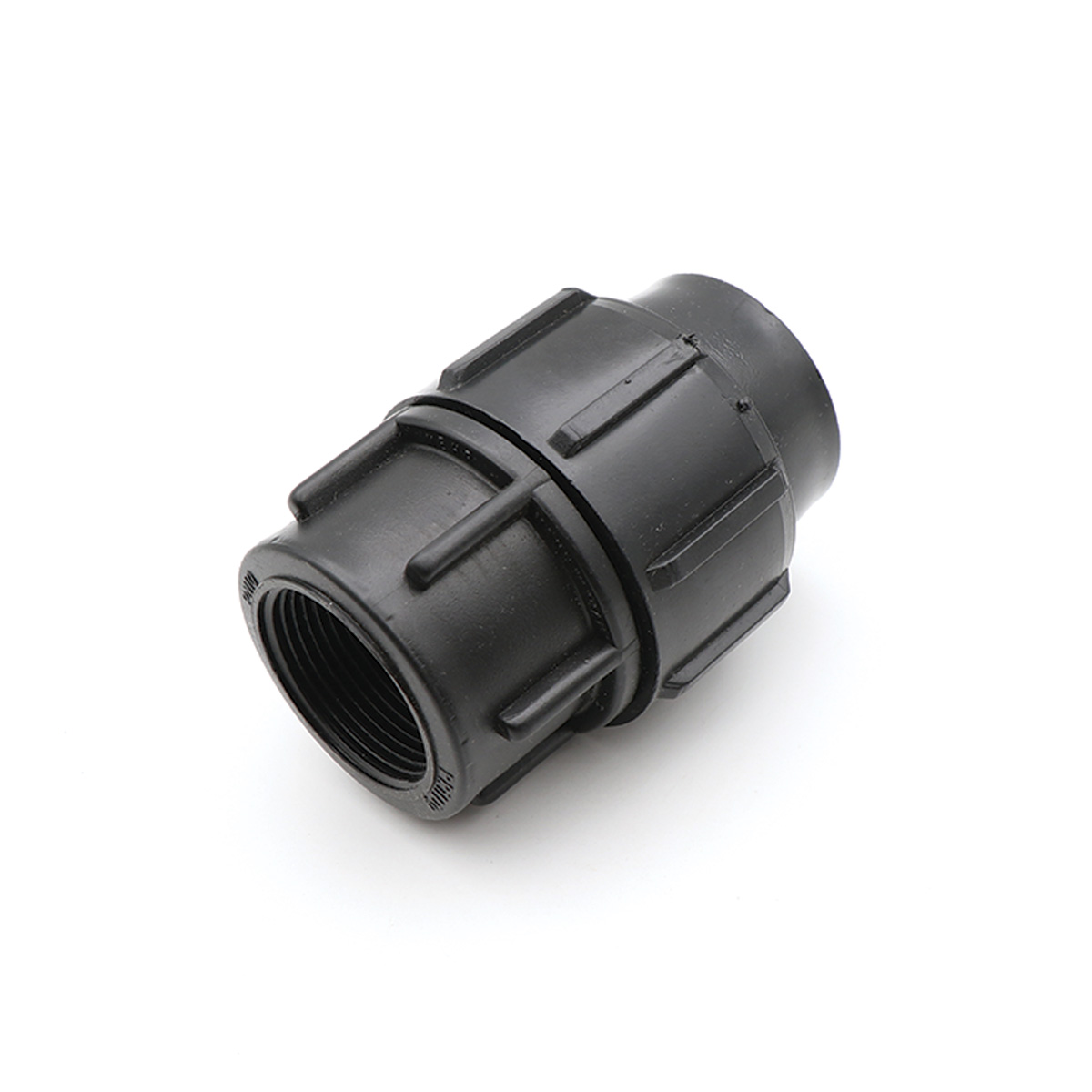

اتصال ماده پیچی پلی اتیلن یکی از پرکاربردترین اتصالات فشاری برای شبکههای آب سرد، آبیاری و خطوط فرآیندی سبک است. این قطعه یکسر به لوله پلی اتیلن قفل میشود و از سمت دیگر با رزوه ماده به تجهیز رزوهدار نر مانند مغزی، رایزر، شیر توپی/فلکه، فیلتر و فشارشکن متصل میگردد.
در سورنا پایپ، این اتصال با کنترل کیفی دقیق، آمادهی تحویل سریع و ارسال سراسری عرضه میشود.
اجزا و متریال
- بدنه و سرپیچ (نات): پلیپروپیلن کوپلیمر (PP-C) پایدارشده در برابر UV → استحکام، مقاومت شیمیایی و دوام در فضای باز.
- اسپلیت/رینگ قفلی: پلیاستال (POM) → قفل مکانیکی مطمئن روی لوله و پایداری ابعادی.
- بوشینگ/اسپِیسر: پلی اتیلن → هممحوری و توزیع یکنواخت تنش؛ جلوگیری از خشدار شدن لوله.
- اورینگ: NBR → آببندی پایدار در فشار؛ تنها از روانکار سازگار با NBR استفاده شود.
- رزوه داخلی: معمولا BSPP (G) یا BSPT (R) → تطابق نوع رزوه با قطعه مقابل الزامی است.
نکته: نسخههای UV Stabilized برای نصب فضای باز پیشنهاد میشوند.
محدوده دما و فشار کاری (راهنمای عمومی)
- فشار اسمی: تا سایز ۶۳ میلیمتر عموما PN16 (حداکثر ۱۶ بار)؛ در سایزهای بزرگتر PN10 تا PN16 بسته به طراحی.
- دمای پیشنهادی کارکرد پیوسته: حدود ۰ تا ۴۰°C. زیر صفر فقط با عایقکاری و بدون ریسک یخزدگی؛ بالاتر از ۴۰°C Derating فشار رعایت شود.
تطابق قطر لوله با رزوه متداول
| قطر لوله (mm) | رزوه ماده (inch) | فشار پیشنهادی (bar) | کاربرد نمونه |
|---|---|---|---|
| 20 | 1/2 – 3/4 | 16 | انشعاب سبک، آبیاری قطرهای |
| 25 | 3/4 – 1 | 16 | رایزرها، اتصال به شیرفلکه کوچک |
| 32 | 1 – 1¼ | 16 | خطوط توزیع محوطهای |
| 40 | 1¼ – 1½ | 16 | مانیفولدهای باغی/سبک |
| 50 | 1½ – 2 | 16 | خطوط اصلی محلی |
| 63 | 2 | 16 | ورودی/خروجی فیلتراسیون |
| 75 | 2½ | 10–16 | مسیرهای نیمهصنعتی |
| 90 | 3 | 10–16 | خطوط اصلی وسیع |
| 110 | 4 | 10–16 | ورودی مخزن و ایستگاه پمپ |
اعداد فوق راهنمای انتخاب اولیهاند؛ همواره برچسب فنی محصول مرجع نهایی است.
مزایا
- نصب سریع بدون نیاز به جوشکاری؛ ایدئال برای تعمیرات میدانی
- قابلیت باز و بست چندباره و نگهداری آسان
- آببندی مطمئن با اورینگ NBR
- مقاومت مناسب در برابر رطوبت و بسیاری از کودها/مواد رایج آبیاری
- دوام در برابر تابش خورشید در نسخههای UV
- صرفه اقتصادی برای شبکههای آب سرد
محدودیتها
- برای آب گرم یا سیالات خورنده مناسب نیست؛ در این موارد از اتصالات پلی اتیلن تخصصی استفاده شود.
- در سرما ضربهپذیری افزایش مییابد؛ از تنش و یخزدگی جلوگیری شود.
- لزوم تطابق دقیق نوع رزوه BSPP/BSPT و آببند رزوه.
کاربردهای متداول
اتصال انتهایی لوله PE به شیرها، فیلترها، فشارشکنها و کنتورها • انشعابگیری در آبیاری بارانی/قطرهای • خطوط انتقال آب خام، محوطهسازی • تاسیسات موقت کارگاهی.
راهنمای انتخاب
- قطر بیرونی لوله را از روی مارکینگ یا کولیس بخوانید (مثلا ۳۲ mm).
- کلاس فشار شبکه (PN10/PN16) را با جدول فوق تطبیق دهید.
- نوع و سایز رزوه قطعه مقابل را مشخص کنید: G (موازی) یا R (مخروطی).
- برای فضای باز، نسخه UV Stabilized را برگزینید.
- در سیالات خاص (کود/اسید ضعیف) سازگاری شیمیایی متریال را بررسی کنید.
دستور نصب خلاصه
- برش تمیز و عمود + پخزنی ملایم دهانه لوله.
- چیدمان روی لوله: سرپیچ → اسپلیت → بوشینگ.
- بررسی شیار اورینگ و روانکاری سبکِ سازگار با NBR.
- فرو کردن لوله تا انتهای نشیمن و بستن سرپیچ: دستسفت تا توقف، سپس ¼ تا ½ دور با آچار؛ از سفتکاری بیش از حد بپرهیزید.
- بستن رزوه ماده به قطعه نر؛ در صورت نیاز نوار/خمیر آببندی سازگار.
- تست تدریجی فشار و نشتییابی در فشار کار.
نگهداری و ایمنی
تخلیه یا عایقکاری پیش از زمستان • پرهیز از ضربه در سرما • بازدید دورهای اورینگ و تعویض در صورت فرسودگی • عدم استفاده از حلالها/روغنهای ناسازگار با NBR.
خطاهای رایج و رفع آن
- نشتی رزوه: عدم تطابق G/R یا آببندی ناکافی → تطبیق استاندارد رزوه و استفاده از آببند مناسب.
- لغزش لوله: ورود ناکامل یا نشستن نادرست اسپلیت → بازکردن و نصب مجدد تا انتهای کورس.
- ترک سرپیچ: اعمال گشتاور زیاد یا ضربه در سرما → رعایت گشتاور و محافظت حرارتی.
نکات خرید از سورنا پایپ
- مارکینگ خوانا: سایز، PN، تاریخ تولید • یکنواختی رنگ و سلامت رزوه • بستهبندی تمیز و سالم • امکان انتخاب نسخه UV.
سورنا پایپ با مشاوره فنی، آمادهسازی سریع و ارسال سراسری، انتخاب تا تحویل را برای شما ساده میکند.
پرسش و پاسخ:
چطور سایز رزوه ماده را با قطر لوله انتخاب کنم؟
ابتدا قطر بیرونی لوله (مثلا ۳۲ mm) را مشخص کنید، سپس از جدول تطبیق سورنا پایپ، رزوه متداول اینچی (مثلا ۱” یا ۱¼”) را انتخاب کنید. اگر قطعه مقابل G یا R است، همان استاندارد را برای اتصال ماده انتخاب کنید تا آببندی تضمین شود.
نحوه خرید و ارسال به سراسر ایران چگونه است؟
ثبت سفارش از طریق تماس/پیام واتساپ یا استعلام آنلاین انجام میشود؛ پیشفاکتور سریع صادر و موجودی تایید میگردد. سورنا پایپ سفارش شما را در کوتاهترین زمان به تمام شهرهای ایران با گزینههای حمل متنوع ارسال میکند.
آیا برای نصب این اتصال به ابزار خاصی نیاز دارم؟
خیر؛ نصب با ابزارهای ساده دستی انجام میشود و نیازی به جوشکاری یا دستگاه تخصصی نیست. راهنمای نصب مرحلهبهمرحله و پشتیبانی فنی سورنا پایپ، خطای نصب را به حداقل میرساند.
