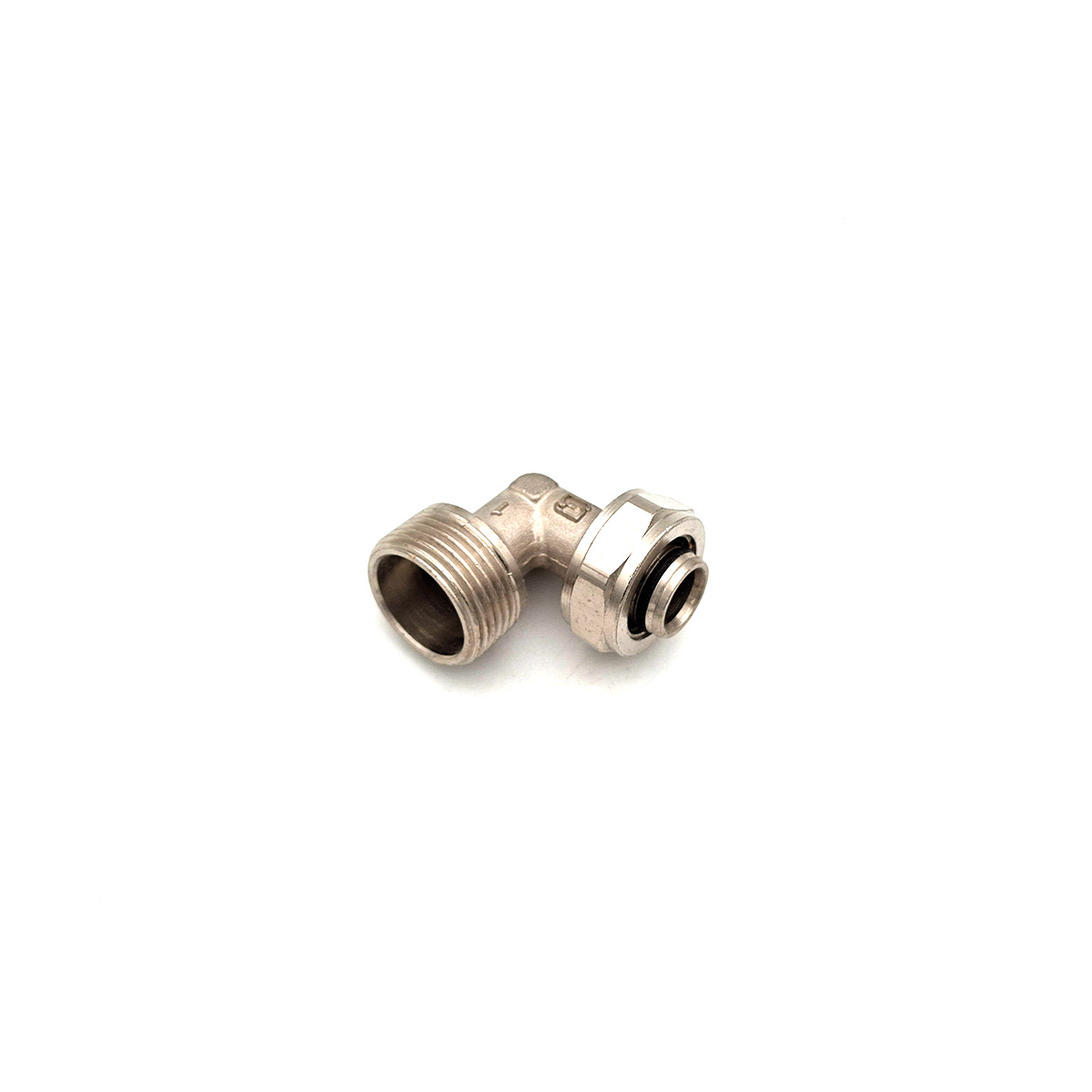

زانو روپیچ کوپلی یک اتصال ۹۰ درجه با رزوه خارجی (Male) است که برای تغییر مسیر لولههای پنجلایه (PEX/PERT/MLCP) یا پکس به سمت تجهیزات رزوهدار مانند شیرآلات، کلکتور، پکیج و رادیاتور بهکار میرود. طراحی کوپلینگی (پیچ و مهرهای) امکان نصب سریع، بدون نیاز به دستگاه پرس و با اطمینان از آببندی پایدار را فراهم میکند. این قطعه برای سیستمهای آب سرد و گرم مصرفی، گرمایش از کف و تاسیسات ساختمان گزینهای ایمن و اقتصادی است.
مزایا و ویژگیها
- نصب آسان و بیدستگاه: تنها با آچار ثابت/فرانسه؛ مناسب پروژههای خانگی و تجاری.
- آببندی مطمئن: اورینگهای مقاوم در برابر دما و فشار، حذف نشتیهای موضعی.
- بدنه مستحکم: تولید از برنج فورجشده و آبکاری نیکل ضدخوردگی.
- سازگاری گسترده: قابل استفاده با لولههای ۱۶ تا ۳۲ میلیمتر (MLCP/PEX/PERT).
- رزوه استاندارد: اتصال سریع به رزوههای لولهکشی متداول (BSP).
- قابل سرویس: امکان بازکردن و سرهمکردن مجدد در صورت نیاز به تعمیر.
مشخصات فنی
| آیتم | مقدار/توضیح |
|---|---|
| نوع اتصال | زانو ۹۰° کوپلی، یکسر کوپلی برای لوله و یکسر رزوه بیرونی (روپیچ) |
| سایزهای رایج | 16×1/2″، 20×1/2″، 20×3/4″، 25×3/4″، 26×3/4″، 32×1″ |
| استاندارد رزوه | BSP (ISO 228-1) – نوع موازی (G) برای کاربردهای بهداشتی |
| سازگاری لوله | پنجلایه (MLCP)، PEX، PERT – قطرهای بیرونی 16، 20، 25/26، 32 mm |
| جنس بدنه | برنج فورجشده با آبکاری نیکل |
| اجزای آببندی | اورینگهای مقاوم (EPDM) + بوشن داخلی و حلقه برشی برنجی |
| بازه دمای کاری | حدود 0 تا 95°C (کاربری ساختمانی معمول) |
| فشار کاری متداول | تا 16 بار در دمای محیط؛ در دماهای بالا مطابق طراحی سیستم کاهش یابد |
| سیالات قابل عبور | آب شهری، مدار گرمایشی/سردکننده غیرخورنده |
| موارد مصرف | آب سرد و گرم، گرمایش از کف، رایزرها، موتورخانه و اتصالات تجهیزات |
تذکر فنی: مقدار دقیق فشار/دمای مجاز به طراحی سیستم و کلاس لوله وابسته است. همواره دستورالعمل اجرایی پروژه را ملاک قرار دهید.
سایزبندی و انتخاب سریع
| سایز لوله (mm) | سایز رزوه روپیچ (inch) | کاربرد متداول | نکته انتخاب |
|---|---|---|---|
| 16 | 1/2″ | انشعابات مصرفی، گرمایش از کف | پرکاربردترین در واحدهای مسکونی |
| 20 | 1/2″ | تبدیل لوله 20 به شیر 1/2″ | افت فشار کمتر نسبت به 16 |
| 20 | 3/4″ | اتصال به کلکتور/شیر 3/4″ | برای دبیهای بالاتر |
| 25 یا 26 | 3/4″ | رایزرهای سبک و ورودی کلکتور | توجه به سایز واقعی لوله (25 یا 26) |
| 32 | 1″ | رایزر اصلی، موتورخانه | مناسب مسیرهای با دبی بالا |
کاربردها
- انشعابگیری و تغییر مسیر ۹۰ درجه در فضاهای محدود
- اتصال لوله پنجلایه به کلکتور، شیر فلکه، شیر رادیاتور، پکیج و مبدلها
- سیستمهای آبرسانی بهداشتی و مدارهای گرمایشی/سرمایشی ساختمان
راهنمای نصب مرحلهبهمرحله
- قطع لوله در زاویه ۹۰° با قیچی تیز. پلیسهگیری و کالیبراسیون/پخزنی دهانه لوله را انجام دهید.
- پیچ مهره و رینگ برشی را از سمت کوپلی بهترتیب روی لوله قرار دهید.
- بوشن/مغزی داخلی را تا انتها داخل لوله بنشانید.
- لوله را تا برخورد کامل به شانه اتصال وارد بدنه زانو کرده و مهره را با دست ببندید.
- با آچار، مهره را تا گیر اولیه و سپس حدود ۱ تا ۱.۵ دور دیگر سفت کنید. از نیروی بیش از حد خودداری کنید.
- سمت روپیچ را با نوار تفلون استاندارد یا خمیر رزوه آببندی کرده و به قطعه رزوهدار ببندید. از همراستایی رزوهها مطمئن شوید.
نکات ایمنی: از حرارت دادن، چکشکاری، یا روانکارهای نامناسب خودداری کنید. در دماهای پایین، از شکنندهشدن لوله جلوگیری کنید.
خطاهای رایج و راهحلها
- نشتی از سمت کوپلی: کالیبره/پخزنی ناقص؛ مهره را بهصورت مرحلهای و یکنواخت سفت کنید.
- نشتی از رزوه: آببندی ناکافی یا رزوه معیوب؛ نوار تفلون کافی (۸–۱۲ دور) و سفتکردن اصولی.
- لهشدن لوله زیر مهره: سفتکردن افراطی؛ به محدوده پیشنهادی چرخش پس از گیر اولیه پایبند باشید.
محتویات بستهبندی
- بدنه زانو ۹۰° روپیچ
- مهره کوپلی + رینگ برشی
- بوشن/مغزی داخلی
- اورینگهای از پیشنصبشده
چرا زانو روپیچ کوپلی «سورنا پایپ»؟
- کنترل کیفی قطعهبهقطعه و آبکاری مقاوم در برابر خوردگی
- سازگاری کامل با لولههای استاندارد بازار ایران
- پشتیبانی فنی و تامین سریع سایزهای پرمصرف پروژهای
برای سفارش عمده و مشاوره انتخاب سایز، با پشتیبانی سورنا پایپ تماس بگیرید. امکان تامین سریع سایزهای پرمصرف و ارایه پیشفاکتور پروژهای فراهم است.
پرسش و پاسخ:
زانو روپیچ کوپلی برای چه نوع لولههایی مناسب است؟
برای لولههای پنجلایه (MLCP)، PEX و PERT با قطر بیرونی ۱۶ تا ۳۲ میلیمتر.
آیا نیاز به دستگاه پرس دارم؟
خیر. اتصال کوپلی با آچار انجام میشود؛ تنها رعایت کالیبراسیون، پخزنی و سفتکردن مرحلهای الزامی است.
کدام سایز رزوه را انتخاب کنم؟
بر اساس تجهیز مقصد (شیر/کلکتور) انتخاب کنید: 1/2″ برای انشعابات معمول، 3/4″ برای دبی بالاتر و 1″ برای رایزرهای اصلی.
