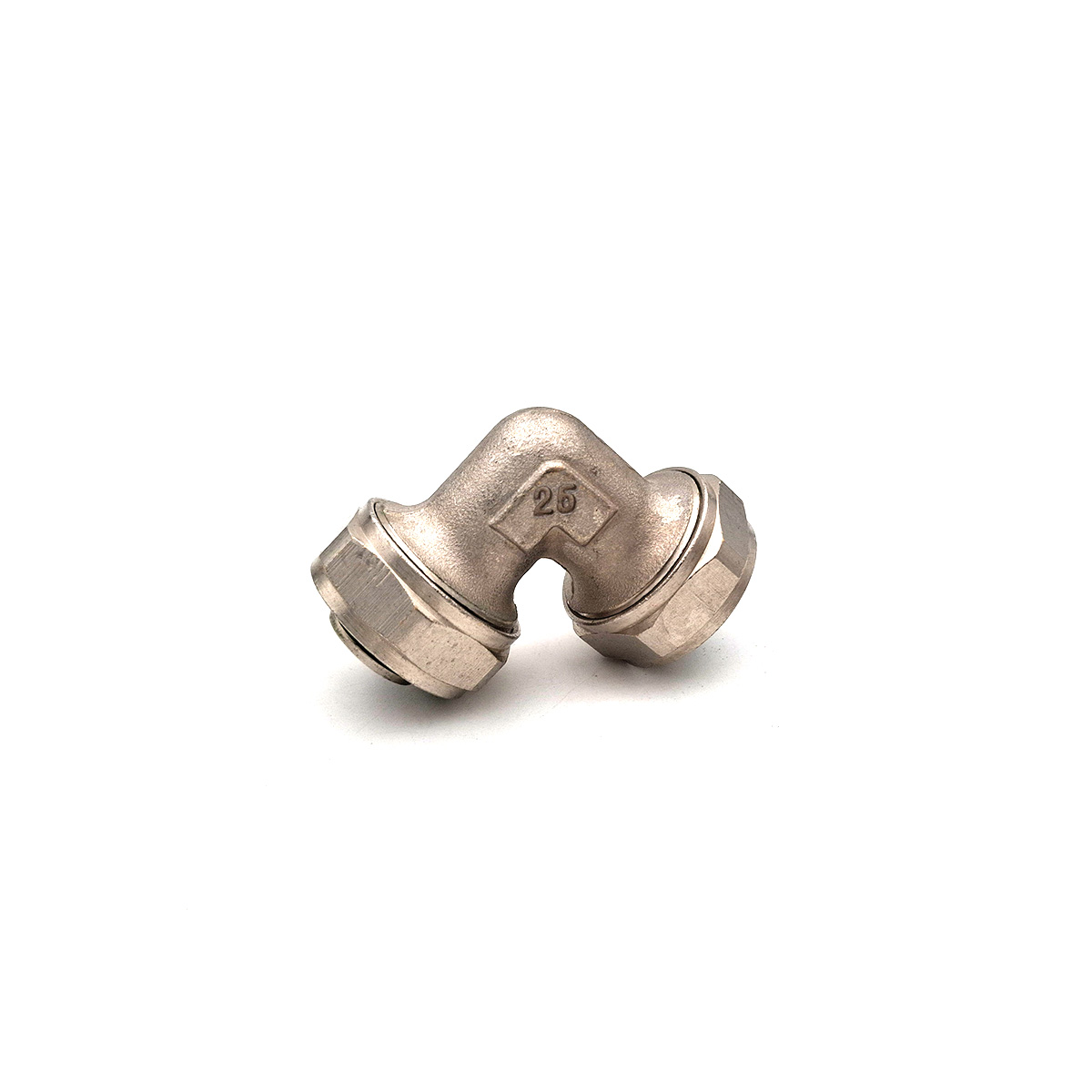

زانو کوپلی (Compression Elbow) یکی از اتصالات پرکاربرد در سیستمهای لولهکشی است که برای تغییر جهت مسیر لوله در زاویه ۴۵ یا ۹۰ درجه بدون نیاز به جوش یا پرس استفاده میشود. این نوع اتصال بهصورت مکانیکی و از طریق فشرده شدن اورینگ و رینگ برنجی روی لوله، یک آببندی کاملا مطمئن ایجاد میکند.
زانو کوپلی در دو نوع اصلی تولید میشود:
- زانو کوپلی برنجی پنجلایه: مناسب برای سیستمهای آب سرد و گرم، گرمایش از کف و تاسیسات ساختمانی.
- زانو کوپلی پلی اتیلن (PE): مورد استفاده در شبکههای آبرسانی و آبیاری، بدون نیاز به جوشکاری.
مزایای زانو کوپلی
- نصب سریع و آسان: بدون نیاز به دستگاه پرس یا جوش.
- قابل باز و بست بودن: امکان تعویض یا تعمیر در آینده.
- آببندی مطمئن: وجود اورینگ لاستیکی (EPDM یا NBR) مانع نشتی میشود.
- تنوع بالا: عرضه در مدلهای ۹۰°، ۴۵°، روپیچ، توپیچ، دیواری و کوتاه.
- مقاومت بالا: در برابر فشار، دما و خوردگی.
راهنمای انتخاب
- نوع لوله: برای سیستمهای پنجلایه از مدل برنجی و برای لولههای پلی اتیلن از مدل PP یا ترکیبی استفاده کنید.
- فشار کاری: معمولا تا ۱۶ بار در دمای ۲۰°C برای مدلهای برنجی.
- دمای مجاز: تا ۹۵°C برای مدل برنجی و تا ۴۰°C برای مدل پلی اتیلن.
- رزوهها: معمولا مطابق استاندارد ISO 228 (رزوههای موازی BSP).
نحوه نصب زانو کوپلی پنجلایه
- لوله را بهصورت کاملا صاف و تمیز برش دهید.
- با ابزار مخصوص، لبه لوله را پخ و کالیبره کنید.
- مهره و رینگ فشاری را روی لوله قرار دهید.
- لوله را تا انتهای بدنه زانو فرو ببرید.
- مهره را با آچار مناسب محکم کنید تا آببندی کامل انجام شود.
نکته: از روغن یا گریس برای روانکاری استفاده نکنید؛ تنها کمی آب یا صابون مجاز است.
جدول مشخصات فنی زانو کوپلی
| نوع اتصال | سایزهای متداول | فشار کاری | محدوده دمایی | جنس قطعات | استاندارد ساخت | کاربرد اصلی |
|---|---|---|---|---|---|---|
| برنجی پنجلایه | 16، 20، 25، 32 mm | تا 16 بار در 20°C | تا 95°C | بدنه و مهره برنج CW617N، اورینگ EPDM | ISO 228، EN 12165 | آب سرد و گرم، گرمایش کفی، رادیاتور |
| پلی اتیلن (PP/برنج) | 16 تا 110 mm | 10–16 بار در 20°C | تا 40°C | بدنه PP یا برنج، اورینگ NBR | DIN 8076، ISO 228 | آبرسانی، آبیاری، خطوط انتقال آب سرد |
انواع پرکاربرد
- زانو ۹۰ درجه کوتاه یا بلند: برای تغییر مسیر سریع در فضاهای محدود.
- زانو روپیچ و توپیچ: برای اتصال لوله به قطعات رزوهای مانند شیرآلات یا کلکتور.
- زانو دیواری: برای نصب خروجی شیر در سیستمهای توکار.
نکات نگهداری و ایمنی
- برای اتصالات رزوهای از نوار تفلون استفاده کنید، اما بخش فشاری نیازی ندارد.
- از اعمال گشتاور بیش از حد هنگام بستن مهره خودداری کنید.
- از برندهای معتبر با گواهینامه بهداشتی برای آب شرب استفاده کنید.
- برای دماهای بالا، همیشه از نوع برنجی استفاده شود.
پرسش و پاسخ:
تفاوت زانو کوپلی با زانو پرسی چیست؟
در زانو کوپلی، اتصال بهصورت مکانیکی و قابل باز شدن است، درحالیکه زانو پرسی با دستگاه پرس ثابت و دائمی نصب میشود.
آیا زانو کوپلی برای آب شرب مناسب است؟
بله، در صورتی که از آلیاژ برنج استاندارد و دارای گواهی بهداشتی تولید شده باشد، میتوان از آن در آب شرب استفاده کرد.
زانو کوپلی پلی اتیلن برای چه مواردی مناسبتر است؟
این نوع زانو بیشتر در شبکههای آبرسانی، آبیاری قطرهای و تاسیسات آب سرد مورد استفاده قرار میگیرد.
