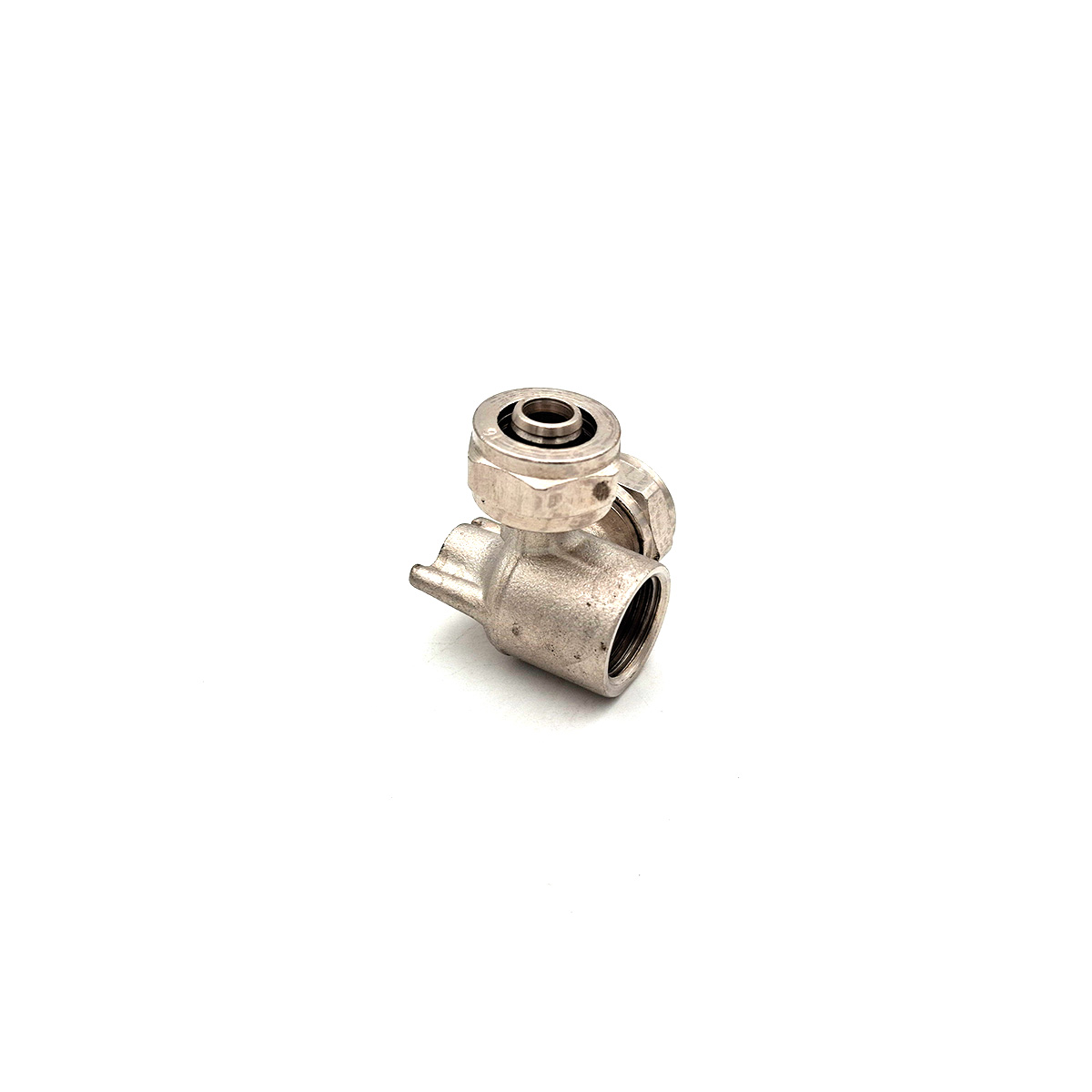

سراه دیواری توپیچ کوپلی یک اتصال TEE مخصوص لولههای پنجلایه (PEX-AL-PEX) است که به شما امکان میدهد از مسیر اصلی دو انشعاب بگیرید و همزمان یک خروجی رزوه مادگی (توپیچ) استاندارد برای اتصال قطعات رزوهای مانند شیر، شلنگ یا رابطهای فلزی داشته باشید. این قطعه برای نصبهای توکار و رویکار در دیوار طراحی شده و بهدلیل کوپلی بودن، بدون نیاز به دستگاه پرس و تنها با آچار قابل نصب است.
کاربردها
- انشعابگیری در سیستم آب سرد و گرم و گرمایش رادیاتوری
- ایجاد خروجی رزوهای مطمئن در داخل دیوار برای اتصال شیر یا شلنگ
- مناسب برای اجرای سریع تعمیرات یا بازسازی بهدلیل قابلیت باز و بست آسان
مزایا
- نصب آسان و بدون پرس با استفاده از مهره و رینگ کوپلی
- دوام بالا بهدلیل استفاده از بدنه برنجی با آبکاری نیکل
- قابل سرویس و نگهداری با امکان تعویض اورینگ و رینگ
- عرضه در سایزهای متداول 16 و 20 میلیمتر با رزوه ۱/۲ اینچ
ساختار و اجزای اتصال کوپلی
- بدنهی برنجی آبکاریشده
- مهرهی کوپلی
- رینگ (بُشر) شکافدار
- اینسرت (بوشن داخلی)
- دو اورینگ آببندی
این اجزا با هم ترکیب شده و هنگام سفت شدن مهره، رینگ و اورینگها باعث ایجاد آببندی کامل و محکم در اتصال میشوند.
تفاوتهای نامی در بازار
در بازار ایران گاهی به «سراه دیواری» اصطلاح «سراه رویکار» نیز گفته میشود و هر دو اشاره به یک نوع اتصال دارند.
سایزبندی و مشخصات فنی
| سایز لوله (mm) | رزوه داخلی (inch) | نوع/زاویه | کد یا نمونه محصول | تعداد در بسته | تعداد در کارتن | جنس بدنه | کاربرد پیشنهادی |
|---|---|---|---|---|---|---|---|
| 16 × 16 | 1/2″ | دیواری 180° (توپیچ) | 212602 | 8 | 32 | برنج با آبکاری نیکل | خروجی رزوهای برای شیر/شلنگ در دیوار |
| 20 × 20 | 1/2″ | دیواری 180° (توپیچ) | 212610 | 8 | 32 | برنج با آبکاری نیکل | انشعابگیری از مسیر اصلی 20mm |
| 32 × 32 | 1″ | دیواری 180° (توپیچ) | 60874 | — | — | برنج با آبکاری نیکل | انشعابگیری سایزهای بزرگتر |
مقادیر فوق بر اساس نمونههای متداول بازار ایران تنظیم شدهاند و ممکن است با توجه به برند کمی متفاوت باشند.
نکات نصب حرفهای
- برش دقیق و عمود لوله با قیچی مخصوص لوله پنجلایه
- کالیبرهکردن دهانهی لوله و اطمینان از سالم بودن اورینگها
- قرار دادن لوله روی اینسرت تا انتها
- بستن رینگ و مهره با دو آچار (یکی برای مهار بدنه، دیگری برای سفتکردن مهره)
- اجتناب از سفتکردن بیش از حد
- انجام تست فشار پس از نصب برای اطمینان از آببندی کامل
راهنمای انتخاب
- برای خروجی رزوهای ۱/۲ اینچ داخل دیوار، سایزهای 16×1/2×16 و 20×1/2×20 بهترین گزینهها هستند.
- برای پروژههای صنعتی یا مسیرهای با دبی بالاتر، سایز 32×1″×32 پیشنهاد میشود.
اگر به یک TEE دیواری مقاوم و قابل اعتماد برای لولههای پنجلایه نیاز دارید که هم انشعابگیری را آسان کند و هم خروجی رزوهای استاندارد ارائه دهد، سراه دیواری توپیچ کوپلی بهترین انتخاب است. این اتصال با نصب ساده، دوام بالا و آببندی مطمئن، گزینهای ایدهآل برای پروژههای ساختمانی و تاسیساتی است.
پرسش و پاسخ:
تفاوت «سراه دیواری توپیچ کوپلی» با «سراه روپیچ کوپلی» چیست؟
توپیچ به معنای داشتن خروجی رزوه مادگی است (برای بستن اتصالات نری)، در حالی که روپیچ خروجی رزوه نری دارد. انتخاب بین آنها بسته به نوع اتصال مورد نیاز انجام میشود.
این اتصال برای چه نوع لولهای مناسب است؟
این نوع اتصال مخصوص لولههای پنجلایه PEX-AL-PEX طراحی شده و در سیستمهای آبرسانی سرد و گرم و گرمایش رادیاتوری استفاده میشود.
آیا اتصال کوپلی قابل باز و بسته شدن مجدد است؟
بله، از مزایای بزرگ این نوع اتصال، باز و بستپذیری آن است. در صورت نیاز میتوانید اورینگها یا رینگ را تعویض کرده و مجددا از همان اتصال استفاده کنید.
