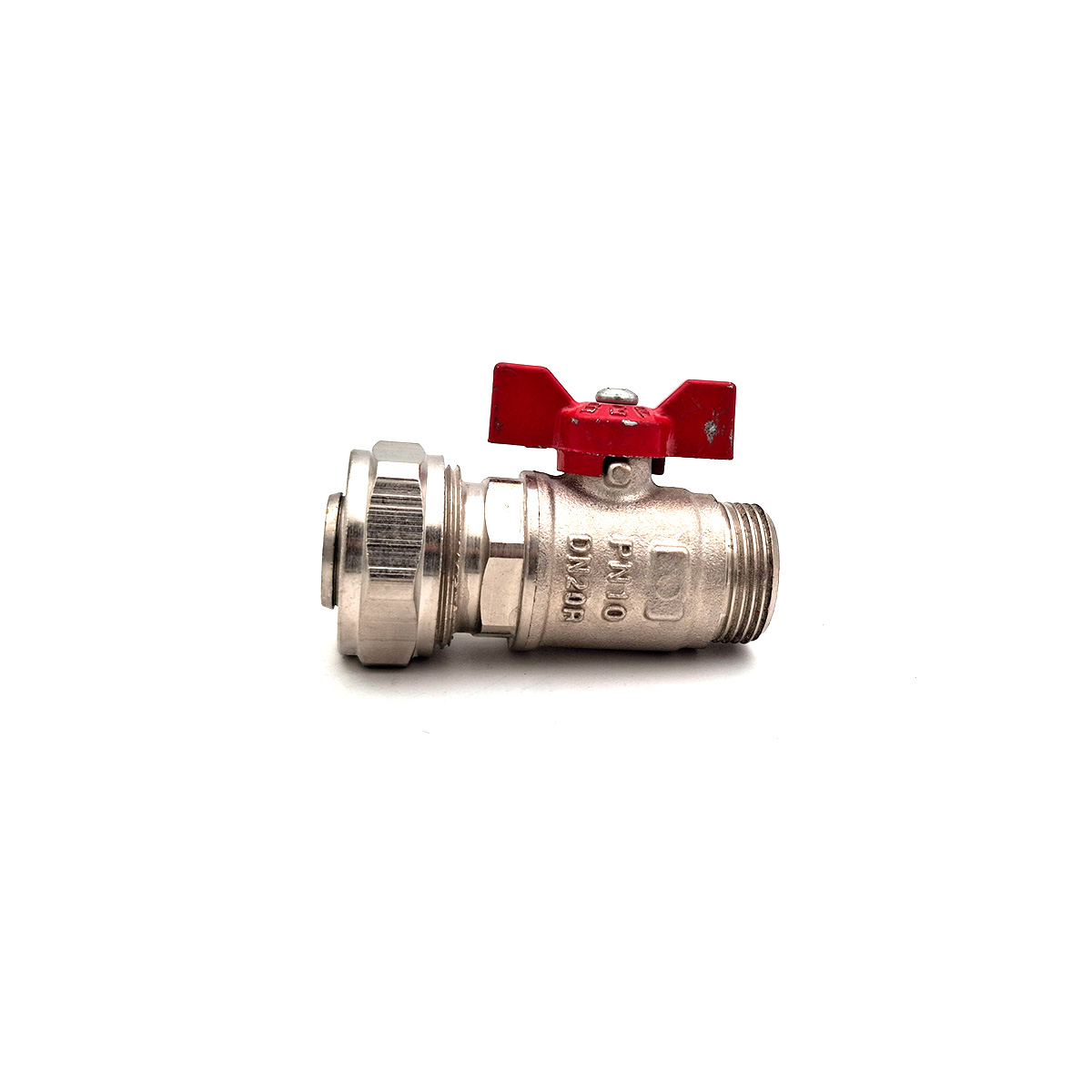

شیر یکسر روپیچ کوپلی، یک بالوالو (Ball Valve) مخصوص سیستمهای لولهکشی پنجلایه (PEX-AL-PEX) است که از یکسو بهصورت روپیچ (رزوه نر) به کلکتور یا اتصالات رزوهای متصل میشود و از سوی دیگر با اتصال کوپلی، روی لوله پنجلایه نصب میگردد. این شیر، قطعووصل مطمئن جریان آب سرد و گرم را با نصب سریع و بدون عملیات جوشکاری فراهم میکند و گزینهای ایدهآل برای انشعابات کلکتوری، رادیاتورها و گرمایش از کف است.
مزایا و کاربردها
- نصب سریع و تمیز: بدون جوشکاری؛ فقط با آچار مناسب و نوار تفلون در سمت رزوه.
- اتصال مطمئن به لوله پنجلایه: بهکمک رینگ و مهره کوپلی.
- بدنه مقاوم: از آلیاژ برنج آبکاریشده (نیکل/کروم) برای دوام و خوردگیناپذیری بهتر.
- کارکرد گسترده: مناسب خطوط آب سرد و گرم، سیستمهای گرمایشی (مانند گرمایش از کف) و انشعابات کلکتوری.
- کنترل آسان: دسته اهرمی یا پروانهای برای قطعووصل سریع.
موارد مصرف رایج: اتصال هر انشعاب به کلکتور، ورودی/خروجی رادیاتور، انشعابگیری از رایزرها، اتصال به تجهیزات خانگی و صنعتی که رزوه مادگی دارند.
مشخصات فنی (عمومی)
| ویژگی | مقدار/توضیح |
|---|---|
| نوع شیر | بالوالو (قطعووصل) – مستقیم |
| سمت رزوه | روپیچ (BSPP – مطابق ISO 228) |
| سمت لوله | اتصال کوپلی ویژه لولههای PEX-AL-PEX |
| جنس بدنه | برنج فورجشده با آبکاری نیکل/کروم |
| بازه دمای کاری | تا 90°C (کاربری متعارف آب سرد/گرم و گرمایش) |
| فشار کاری متعارف | تا 16 bar (بسته به برند/سایز) |
| نوع دسته | پروانهای یا اهرمی (بسته به مدل) |
| کاربری سیال | آب شهری، مدارهای گرمایشی و تاسیساتی |
| استاندارد رزوه | ISO 228 (BSPP) |
| استاندارد/سازگاری | سازگار با استاندارد ملی لوله و اتصالات پنجلایه (مانند 12753-2) |
توجه: مقادیر فشار و دما میتوانند با توجه به برند و سایز دقیق تغییر کنند. برای انتخاب نهایی، به برگه دیتاشیت همان مدل مراجعه شود.
سایزبندیهای رایج و ترکیب اتصال
| سایز لوله (میلیمتر) | رزوه نری | نوع دسته | کُد سفارش (اختیاری فروشگاه) |
|---|---|---|---|
| 16 | 1/2″ | پروانهای/اهرمـی | — |
| 20 | 1/2″ | پروانهای/اهرمـی | — |
| 20 | 3/4″ | پروانهای/اهرمـی | — |
| 25 | 3/4″ | پروانهای/اهرمـی | — |
| 25 | 1″ | پروانهای/اهرمـی | — |
| 32 | 1″ | پروانهای/اهرمـی | — |
در صورت نیاز به درج کُد سفارش اختصاصی سورناپایپ، ستون آخر را با الگوی داخلی فروشگاه تکمیل کنید.
راهنمای نصب (گامبهگام)
- قطع جریان و تخلیه فشار مدار.
- برش دقیق لوله پنجلایه بهصورت عمود؛ سپس کالیبره و پخزنی دهانه لوله.
- قرار دادن بوشن/اسلیو تقویتی داخل لوله (در سیستمهای کوپلی متناسب با سایز).
- عبور مهره و رینگ کوپلی از لوله و جاسازی کامل لوله تا انتهای بدنه شیر.
- سفتکردن مهره با آچار مناسب در چند مرحله؛ از زیادهسفتکردن خودداری کنید.
- در سمت رزوه نری، نوار تفلون یا خمیر و کنف مطابق عرف اجرا استفاده و به اتصال مادگی ببندید.
- تست آببندی: مدار را بهآرامی تحت فشار قرار دهید و نشتیها را بررسی کنید.
نکات مهم:
- از آچار مناسب استفاده کنید تا بدنه و آبکاری آسیب نبیند.
- هرگز شیر را بهعنوان اهرم برای نگهداشتن لوله استفاده نکنید.
- برای مدارهای گرمایشی، انبساط حرارتی و شرایط دمایی را در انتخاب سایز لحاظ کنید.
نکات انتخاب و خرید
- سایز رزوه را بر اساس رزوه مادگی روی کلکتور/تجهیز انتخاب کنید (1/2″، 3/4″، 1″).
- سایز لوله را مطابق انشعاب (16، 20، 25، 32 میلیمتر) برگزینید.
- برای محیطهای خورنده، به کیفیت آبکاری و برند توجه کنید.
- در پروژههای حساس، فشار و دمای کاری را با دیتاشیت همان مدل تطبیق دهید.
اگر به دنبال شیری هستید که وصلوقطع مطمئن، نصب سریع و سازگاری کامل با لولههای پنجلایه داشته باشد، شیر یکسر روپیچ کوپلی انتخابی استاندارد و اقتصادی برای پروژههای مسکونی و صنعتی است.
پرسش و پاسخ:
تفاوت «یکسر روپیچ کوپلی» با «یکسر توپیچ کوپلی» چیست؟
سمت رزوه در «روپیچ» نری است و مستقیما داخل اتصال مادگی بسته میشود؛ در «توپیچ» سمت رزوه مادگی است و قطعه رزوهدار نر داخل آن بسته میشود. انتخاب بین این دو به نوع اتصال طرف مقابل بستگی دارد.
آیا برای آب آشامیدنی و گرمایش از کف مناسب است؟
بله؛ بدنه برنجی آبکاریشده و طراحی بالوالو این محصول را برای آب شهری، آب گرم مصرفی و مدار گرمایش از کف مناسب میسازد؛ صرفا محدوده دما/فشار اعلامی سازنده (تا حدود 90°C و فشار متعارف) رعایت شود.
آیا نیاز به ابزار خاصی برای نصب دارد؟
خیر؛ نصب سمت کوپلی با آچار انجام میشود و سمت رزوه با نوار تفلون یا مواد آببندی مرسوم بسته میشود. رعایت مراحل کالیبراسیون لوله و سفتکاری اصولی الزامی است.
